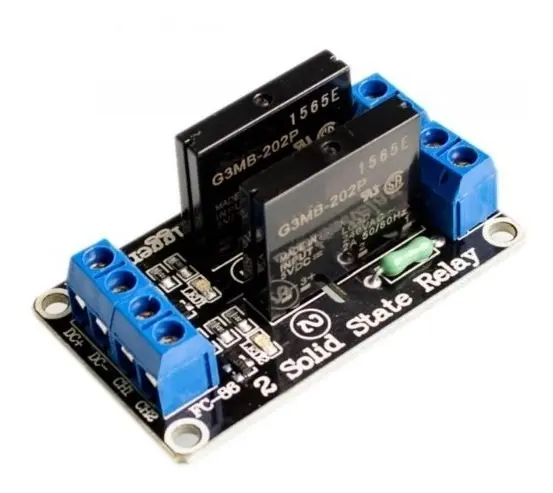

⚡ Módulo Relé de Estado Sólido SSR 2 Canales 5V DC – 240V AC 2A – Activación Nivel Bajo
🔌 ¡Controla dispositivos eléctricos de corriente alterna desde tus proyectos electrónicos con tecnología de estado sólido!
El Módulo Relé de Estado Sólido SSR de 2 Canales y 5V DC es un circuito electrónico diseñado para controlar de manera independiente dos cargas eléctricas de corriente alterna mediante señales de control de bajo voltaje.
Gracias a sus dos relés de estado sólido, permite realizar funciones de encendido y apagado en sistemas de automatización, proyectos con Arduino, circuitos electrónicos y aplicaciones de control eléctrico.
A diferencia de los relés electromecánicos convencionales, utiliza componentes semiconductores para realizar la conmutación, evitando el desgaste de contactos mecánicos y permitiendo un funcionamiento silencioso.
Cada canal cuenta con una capacidad nominal anunciada de hasta 240V AC y 2A, bajo las condiciones de carga especificadas para el dispositivo.
Su sistema de activación por nivel bajo (Low Level Trigger) permite controlar los relés mediante señales compatibles provenientes de microcontroladores y circuitos electrónicos.
¡Una solución compacta para automatización, electrónica y control de dispositivos eléctricos!
⭐ Características principales
- ⚡ Relé de estado sólido SSR: conmutación electrónica mediante semiconductores, sin contactos mecánicos móviles.
- 🔌 2 canales independientes: permite controlar dos circuitos de corriente alterna por separado.
- 🔋 Alimentación de 5V DC: diseñada para circuitos electrónicos de control.
- 💡 Capacidad de conmutación: hasta 240V AC y 2A por canal para cargas compatibles.
- 🔽 Activación por nivel bajo: los canales se activan mediante señales de control entre 0 y 2,5V.
- 🔼 Desactivación por nivel alto: señales entre 3,3 y 5V mantienen el canal desactivado.
- 🔇 Funcionamiento silencioso: no produce el sonido característico de los relés mecánicos.
- 🛠️ Ideal para Arduino: puede integrarse con microcontroladores y sistemas digitales compatibles.
- 🏠 Aplicaciones de automatización: permite controlar iluminación y otras cargas de corriente alterna compatibles.
- 🔩 Terminales de tornillo: facilita la conexión de los cables de alimentación, control y carga.
- 💡 Indicadores LED: dispone de indicadores luminosos asociados a los canales.
- 📦 Diseño compacto: adecuado para proyectos electrónicos con espacio limitado.
- 🔧 Montaje práctico: placa electrónica con perforaciones para fijación.
⚙️ Especificaciones técnicas
- Producto: Módulo relé de estado sólido SSR.
- Tipo de relé: Estado sólido.
- Número de canales: 2.
- Alimentación del módulo: 5V DC.
- Voltaje máximo nominal de conmutación: 240V AC.
- Corriente máxima nominal: 2A por canal.
- Tipo de carga: Corriente alterna (AC).
- Tipo de activación: Nivel bajo (Low Level Trigger).
- Señal de activación: 0 a 2,5V.
- Señal de desactivación: 3,3 a 5V.
- Canales de control: CH1 y CH2.
- Terminal positivo de alimentación: DC+.
- Terminal negativo de alimentación: DC-.
- Indicadores LED: Sí.
- Conexión: Borneras de tornillo.
- Dimensiones aproximadas: 55 × 33 × 25 mm.
- Peso neto aproximado: 21,5 g.
- Color de placa: Negro.
- Aplicaciones: Electrónica, automatización y control de cargas AC compatibles.
⚡ ¿Qué es un relé de estado sólido SSR?
Un relé de estado sólido, también conocido como SSR (Solid State Relay), es un dispositivo electrónico que permite controlar el paso de corriente eléctrica mediante componentes semiconductores.
A diferencia de los relés electromecánicos, no utiliza contactos metálicos móviles para realizar la conmutación.
Entre sus ventajas se encuentran:
- 🔇 Funcionamiento sin ruido mecánico de conmutación.
- ⚡ Activación electrónica mediante señales de control.
- 🔧 Ausencia de desgaste en contactos mecánicos.
- 🛠️ Integración con sistemas electrónicos compatibles.
- 🏠 Aplicaciones en sistemas de automatización.
Importante: este modelo está diseñado para conmutar cargas compatibles de corriente alterna y no debe utilizarse como relé convencional para cargas de corriente continua.
🔌 Control independiente de 2 canales
El módulo incorpora dos relés de estado sólido que pueden controlarse de forma independiente.
Esto permite utilizar un mismo módulo para administrar dos circuitos eléctricos diferentes.
Ejemplo de funcionamiento:
- Canal 1: controlar el encendido y apagado de una lámpara de corriente alterna compatible.
- Canal 2: controlar otro dispositivo eléctrico compatible de manera independiente.
Cada canal cuenta con su propia entrada de control.
Los dos canales pueden administrarse mediante un microcontrolador o circuito electrónico que proporcione las señales correspondientes.
🔽 Activación por nivel bajo – Low Level Trigger
Este módulo utiliza un sistema de activación mediante señales de nivel bajo.
Funcionamiento de las entradas:
- 🔽 Señal de 0 a 2,5V: activa el canal correspondiente.
- 🔼 Señal de 3,3 a 5V: desactiva el canal correspondiente.
Esto significa que el canal puede activarse cuando la entrada de control recibe una señal cercana a 0V, de acuerdo con las especificaciones del módulo.

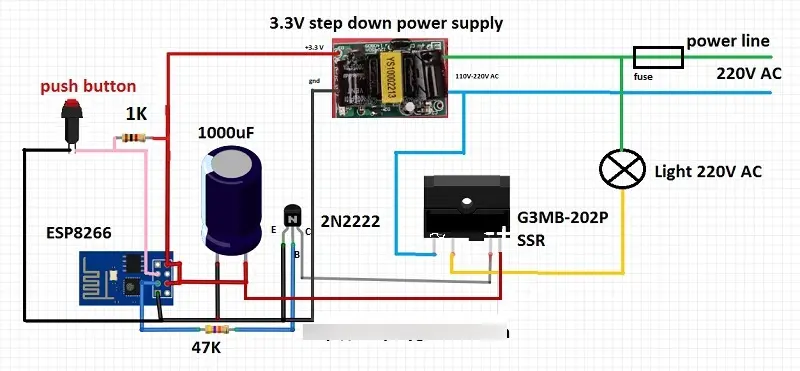

Ejemplo con Arduino:
Un microcontrolador compatible puede controlar la activación de cada canal mediante sus salidas digitales, respetando las características eléctricas del circuito.
Importante: la activación por nivel bajo debe tenerse en cuenta al programar el sistema, especialmente durante el encendido y reinicio del microcontrolador.
🔧 Compatible con proyectos Arduino y microcontroladores
El módulo puede utilizarse en proyectos electrónicos que necesitan controlar cargas de corriente alterna mediante señales digitales.
Aplicaciones recomendadas:
- 🤖 Arduino: proyectos de automatización y control de cargas compatibles.
- 💻 Microcontroladores: integración con sistemas de control digital compatibles.
- 🏠 Domótica: automatización de iluminación y dispositivos eléctricos.
- 💡 Iluminación: control de lámparas de corriente alterna dentro de los límites nominales.
- 🛠️ Proyectos DIY: desarrollo de sistemas electrónicos personalizados.
- 🏭 Sistemas de control: activación electrónica de cargas compatibles.
- 📚 Proyectos educativos: aprendizaje sobre relés de estado sólido y automatización.
Nota: la compatibilidad con un microcontrolador debe verificarse según los niveles de tensión, corriente y configuración de sus salidas.

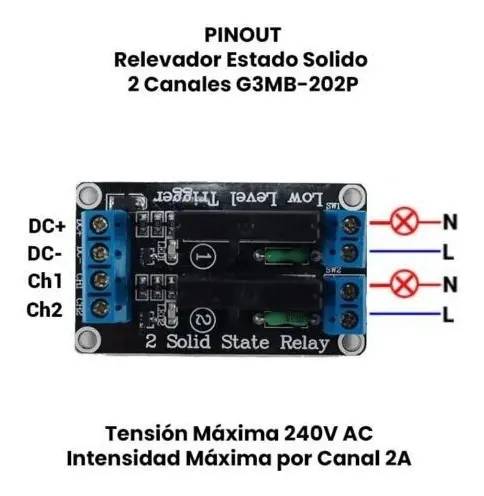

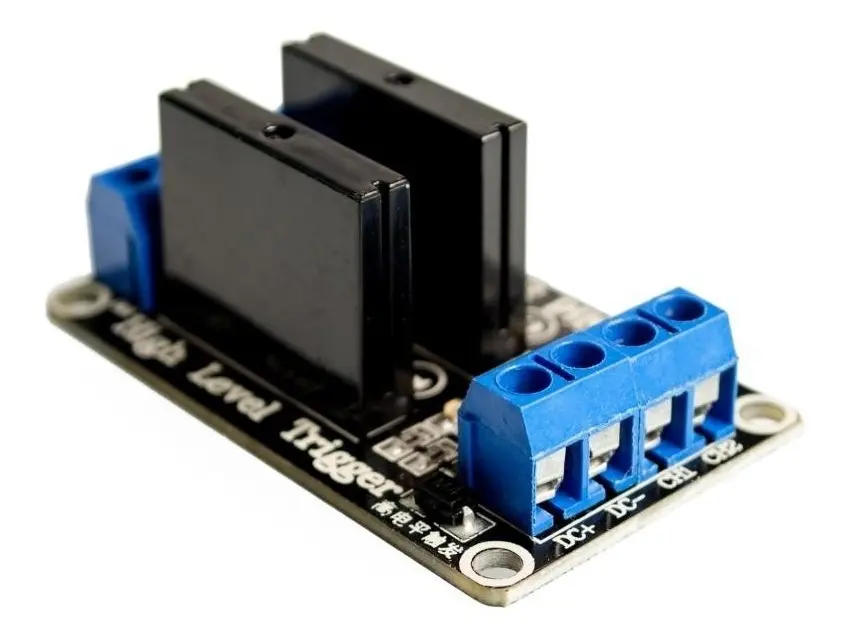

🔌 Identificación de terminales
La placa dispone de terminales para alimentación y control, identificados en el circuito.
Terminales de entrada:
- DC+: alimentación positiva de 5V DC.
- DC-: negativo de alimentación o GND.
- CH1: entrada de control del canal 1.
- CH2: entrada de control del canal 2.

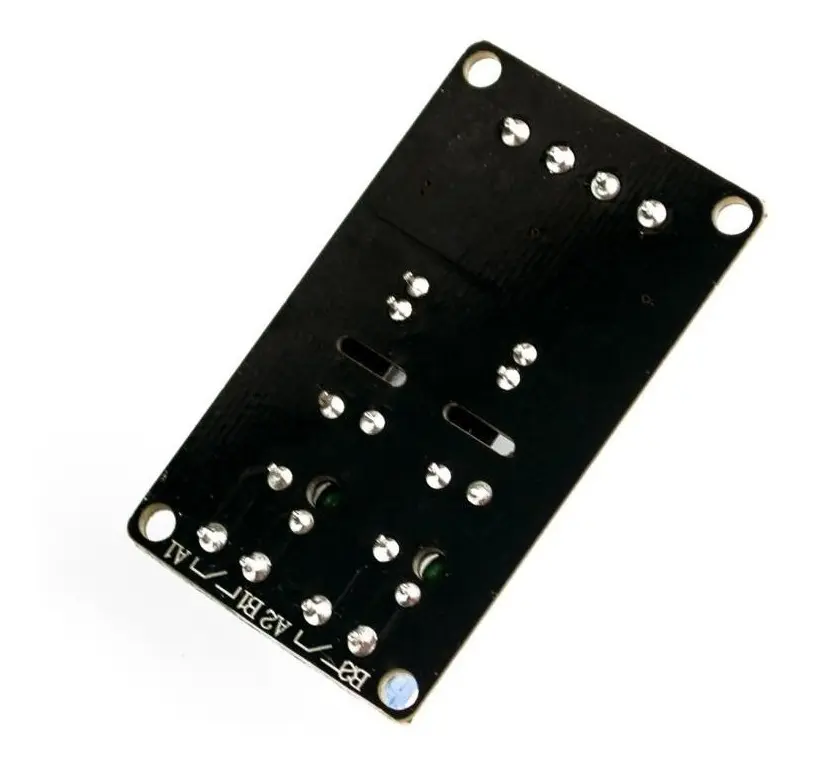

Terminales de salida:
Cada relé dispone de dos terminales para conectar el circuito de corriente alterna que se desea controlar.
Los canales funcionan de manera independiente y deben conectarse respetando la capacidad máxima anunciada.
Importante: las conexiones de corriente alterna deben realizarse siguiendo el diagrama técnico correspondiente y aplicando las medidas de seguridad eléctrica necesarias.
⚡ Capacidad de conmutación de 240V AC y 2A
Cada canal del módulo dispone de una capacidad nominal anunciada de hasta 240V AC y 2 amperios para cargas compatibles.
Puede utilizarse en circuitos de corriente alterna dentro de los límites de funcionamiento del dispositivo.
La corriente máxima anunciada corresponde principalmente a condiciones de carga resistiva.
IMPORTANTE: no todos los equipos eléctricos de 2A son adecuados para conectarse directamente al módulo.
Motores, transformadores, fuentes conmutadas y otras cargas pueden presentar corrientes de arranque superiores a su consumo normal.
Antes de conectar cualquier dispositivo, verifica su consumo, el tipo de carga y las condiciones térmicas de operación.

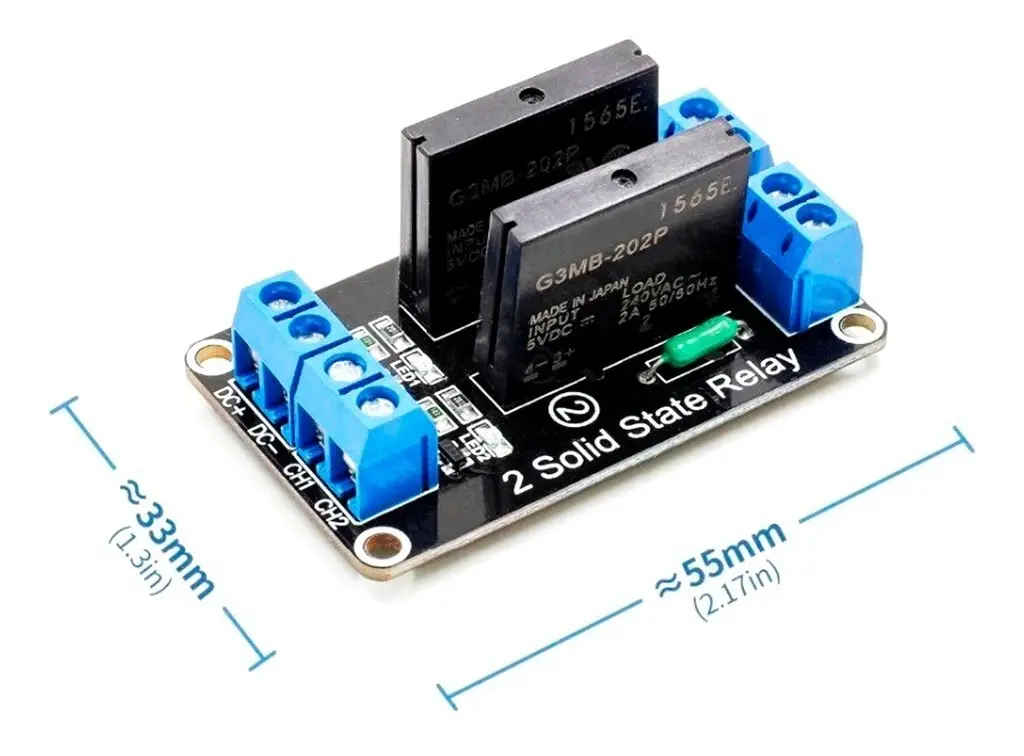

📦 Diseño compacto y práctico
El módulo cuenta con una placa electrónica de color negro y terminales de tornillo para facilitar su integración.
Sus dimensiones aproximadas son:
- Largo: 55 mm.
- Ancho: 33 mm.
- Alto: 25 mm.
Dispone de perforaciones para fijación, lo que facilita su instalación dentro de cajas de proyectos y sistemas electrónicos.
Para aplicaciones de corriente alterna debe utilizarse una carcasa aislante adecuada que impida el contacto accidental con los terminales energizados.
🏠 Aplicaciones recomendadas
- 💡 Control de iluminación de corriente alterna.
- 🏠 Proyectos de automatización residencial.
- 🤖 Proyectos con Arduino y microcontroladores.
- ⚡ Control electrónico de pequeñas cargas resistivas compatibles.
- 🛠️ Proyectos electrónicos DIY.
- 📚 Prácticas educativas de electrónica.
- 🔌 Sistemas de encendido y apagado automático.
- 🏭 Proyectos de control eléctrico de baja potencia.
Importante: este módulo no es un controlador de velocidad de motores ni un regulador de voltaje.
🛠️ Recomendaciones de instalación
Para utilizar el módulo de forma adecuada:
- Verifica que la alimentación del circuito sea de 5V DC.
- Identifica los terminales DC+, DC-, CH1 y CH2.
- Comprueba que el circuito de control sea compatible con la activación por nivel bajo.
- Verifica que las cargas funcionen con corriente alterna y no superen las especificaciones nominales.
- Utiliza protecciones eléctricas externas apropiadas para la instalación.
- Instala el módulo dentro de una carcasa aislante adecuada.
- Realiza las conexiones y verificaciones correspondientes con la alimentación desconectada.
Recomendación: debido a que las salidas pueden trabajar con voltaje de red eléctrica, la instalación debe realizarla una persona con conocimientos técnicos de electricidad y electrónica.
📦 Contenido del paquete
- 1 módulo relé de estado sólido SSR de 2 canales, alimentación de 5V DC, activación por nivel bajo.
Nota: no incluye cables, fuente de alimentación, microcontrolador, caja de protección ni accesorios adicionales.
⚠️ IMPORTANTE ANTES DE COMPRAR
- 🔴 ES UN MÓDULO DE RELÉ DE ESTADO SÓLIDO SSR DE 2 CANALES.
- 🔴 ALIMENTACIÓN DEL MÓDULO: 5V DC.
- 🔴 CAPACIDAD DE CONMUTACIÓN: HASTA 240V AC Y 2A POR CANAL PARA CARGAS COMPATIBLES.
- 🔴 ACTIVACIÓN POR NIVEL BAJO (LOW LEVEL TRIGGER).
- 🔽 SEÑAL BAJA DE 0 A 2,5V: canal activado.
- 🔼 SEÑAL ALTA DE 3,3 A 5V: canal desactivado.
- ⚡ LAS SALIDAS ESTÁN DISEÑADAS PARA CORRIENTE ALTERNA (AC), NO PARA CONMUTAR CARGAS DC.
- ❌ NO ES UN RELÉ MECÁNICO CON CONTACTOS SECOS CONVENCIONALES.
- ❌ No permite controlar directamente cargas que superen los 2A nominales por canal.
- ❌ No es un convertidor de voltaje ni una fuente de alimentación.
- ❌ No incluye conectividad WiFi, Bluetooth ni Zigbee.
- 🔌 Requiere una fuente de alimentación de 5V DC compatible.
- ⚠️ Las salidas pueden presentar una pequeña corriente de fuga incluso cuando el relé está desactivado, característica propia de determinados SSR.
- ⚠️ No utilizar como elemento único de desconexión de seguridad eléctrica.
- ⚠️ Para cargas inductivas o con altas corrientes de arranque se debe verificar cuidadosamente la compatibilidad.
- 🏠 Instalar dentro de una caja o estructura que proteja contra contactos accidentales.
- 🛠️ La instalación con corriente alterna debe realizarse siguiendo las normas de seguridad eléctrica aplicables.
- 📦 La compra incluye una sola placa con dos canales independientes.
💙 ¡Automatiza tus proyectos electrónicos con un módulo SSR compacto, silencioso y de doble canal!
El Módulo Relé de Estado Sólido SSR 2 Canales 5V es una solución para proyectos Arduino, automatización y sistemas de control de corriente alterna compatibles.
