⚡ Controladora para Bicicleta y Patineta Eléctrica 48V 500W Brushless
La controladora electrónica de 48V y 500W para motores Brushless (sin escobillas) está diseñada para gestionar el funcionamiento de motores eléctricos compatibles utilizados en bicicletas eléctricas, patinetas, scooters y otros vehículos eléctricos ligeros.
Su función principal es administrar la energía suministrada al motor y procesar las señales de los diferentes componentes del sistema, como acelerador, frenos, sensores y otros accesorios, según las conexiones disponibles en el modelo.

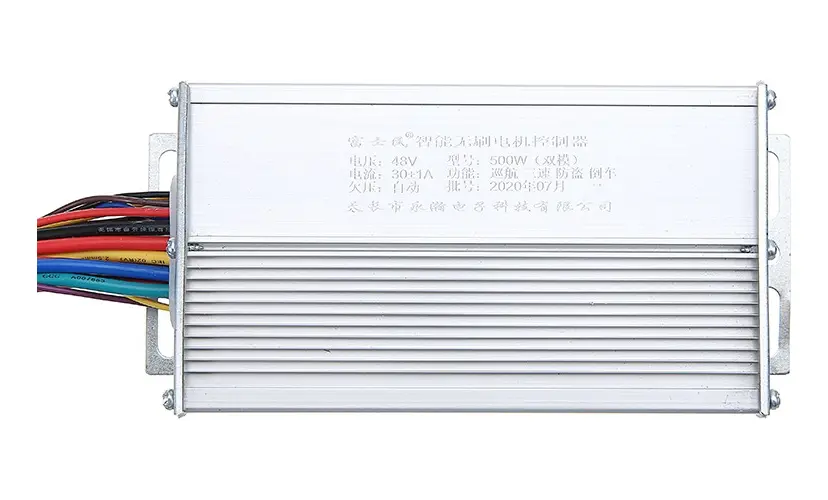

Cuenta con una carcasa metálica de aluminio con aletas de disipación que favorecen la evacuación del calor generado durante su funcionamiento.
⭐ Características principales
- ⚡ Voltaje nominal: 48V DC.
- 🔋 Potencia nominal anunciada: 500W.
- 🚴 Aplicación: bicicletas eléctricas, patinetas, scooters y vehículos eléctricos compatibles.
- 🔄 Tipo de motor: Brushless o BLDC (sin escobillas).
- 🎮 Control de velocidad: mediante acelerador electrónico compatible.
- 🛑 Control de frenado: conexiones para señales de freno compatibles.
- 🌡️ Disipación térmica: carcasa de aluminio con aletas de enfriamiento.
- 🔌 Conexiones: diferentes cables y conectores para integrar los componentes del vehículo.
- 🛠️ Instalación: recomendada para técnicos o personas con conocimientos de sistemas eléctricos.
📋 Especificaciones técnicas
- Tipo de producto: controlador electrónico de motor.
- Voltaje nominal de funcionamiento: 48V DC.
- Potencia nominal del motor: 500W.
- Tipo de motor compatible: motor sin escobillas (Brushless/BLDC).
- Corriente anunciada en la publicación original: 31A.
- Protección por bajo voltaje anunciada: aproximadamente 41V.
- Señal de acelerador anunciada: aproximadamente 1V a 4,2V.
- Ángulo eléctrico anunciado: 60° / 120°.
- Señales de freno anunciadas: nivel bajo y nivel alto.
- Enfriamiento: disipación natural mediante carcasa de aluminio.
- Temperatura de funcionamiento anunciada: -20 °C a +50 °C.
- Dimensiones aproximadas: 150 × 80 × 40 mm.
- Material de la carcasa: aluminio.
Nota técnica: algunos valores corresponden a la información comercial de la publicación original y deben contrastarse con la etiqueta del controlador físico. La corriente de 31A no debe interpretarse automáticamente como corriente continua garantizada.
🔄 ¿Cómo funciona?
Esta controladora recibe energía de una batería de 48V y administra las señales eléctricas necesarias para accionar un motor Brushless compatible.
El controlador interpreta la señal del acelerador para regular el funcionamiento del motor y puede incorporar conexiones destinadas a sensores Hall, frenos eléctricos y otras funciones del vehículo.
La compatibilidad depende del tipo de motor, la configuración eléctrica y las conexiones disponibles.

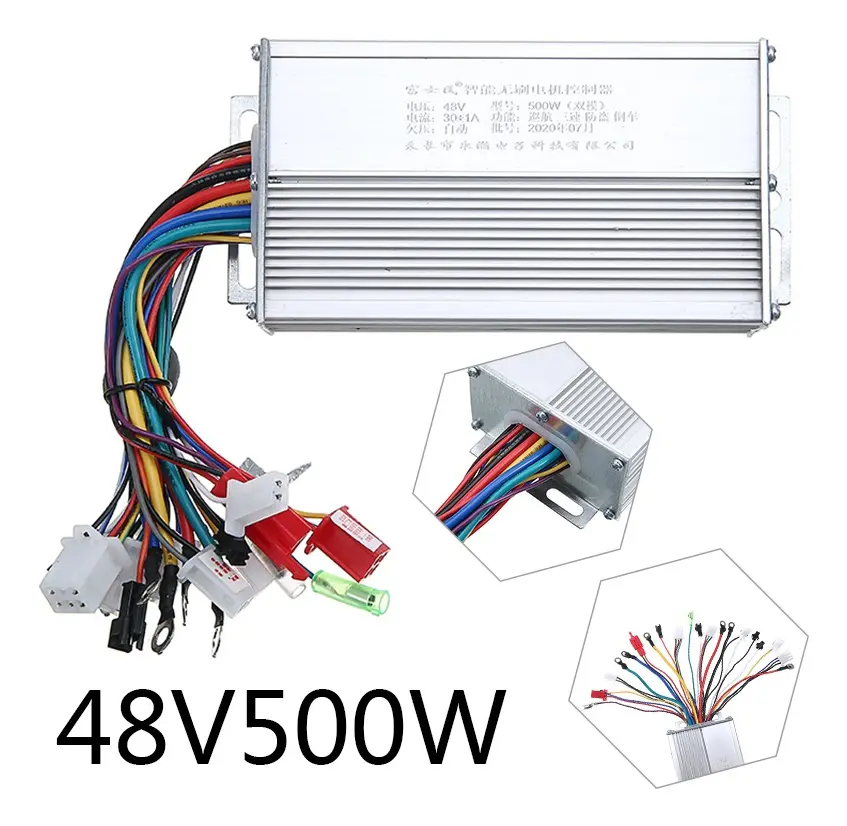

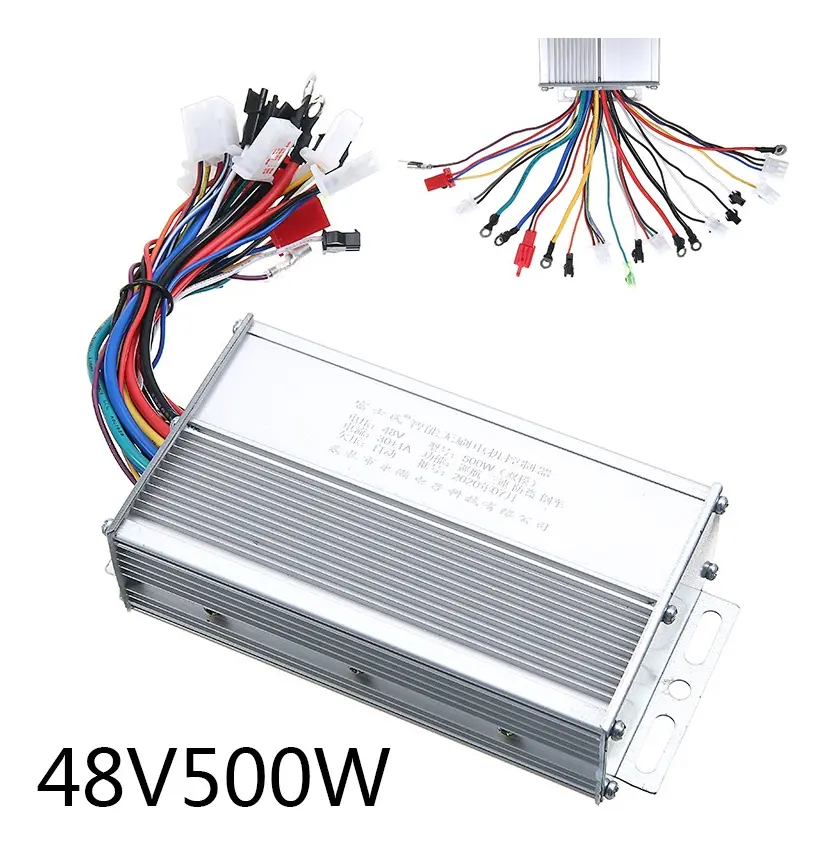

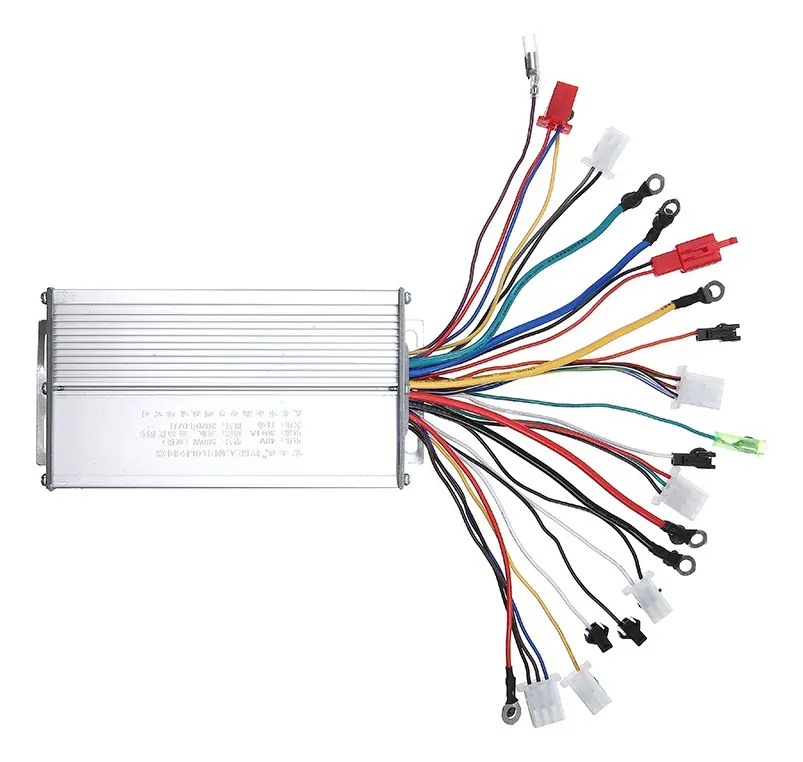

🔌 Conexiones y funciones
La controladora dispone de varios grupos de cables y conectores que pueden utilizarse para las siguientes funciones, según la versión:
- 🔋 Batería: entrada de alimentación de 48V DC.
- ⚙️ Motor: conexiones de las tres fases del motor Brushless.
- 🎮 Acelerador: entrada de señal para regular la velocidad.
- 🛑 Frenos: entradas para interruptores o sensores de frenado compatibles.
- 📡 Sensores Hall: conexión de sensores de posición del motor, cuando corresponda.
- 🔑 Encendido: conexión de activación o bloqueo eléctrico, según el diseño.
- 🔄 Funciones adicionales: pueden existir conectores para otras funciones según la versión.
Importante: los colores de los cables y la forma de los conectores no son universales. Antes de instalar, se debe identificar cada conexión mediante la etiqueta del producto y el cableado del vehículo.
🚴 Aplicaciones
- 🚲 Bicicletas eléctricas de 48V con motor compatible.
- 🛴 Patinetas y scooters eléctricos.
- ⚡ Proyectos de movilidad eléctrica.
- 🛠️ Reparación y mantenimiento de vehículos eléctricos.
- 🔧 Sustitución de controladoras con características eléctricas y conexiones equivalentes.
📏 Diseño y construcción
La carcasa metálica cuenta con una superficie aleteada para favorecer la disipación térmica durante el funcionamiento.
Su diseño permite instalarla en diferentes estructuras de vehículos eléctricos, siempre que exista espacio suficiente para el montaje, la ventilación y el cableado.
Se recomienda ubicarla en un lugar protegido de agua, humedad excesiva y golpes.
📦 Contenido del paquete
- ✅ 1 controladora electrónica Brushless de 48V y 500W.
- ✅ Cableado y conectores incorporados al controlador.
No incluye: motor, batería, acelerador ni accesorios externos.
Este producto se suministra sin manual de instalación.
⚠️ Recomendaciones importantes
- Verificar que el vehículo utilice una batería nominal de 48V.
- Confirmar que el motor sea Brushless (sin escobillas) y compatible con la controladora.
- Comprobar la corriente admisible del motor, la batería y el sistema de protección.
- Revisar las conexiones del acelerador, frenos y sensores antes de energizar el sistema.
- No conectar el controlador a un motor con escobillas.
- No invertir la polaridad de alimentación.
- No conectar cables únicamente por coincidencia de colores.
- Evitar cortocircuitos y conexiones flojas.
- No instalar en lugares expuestos directamente al agua sin protección adecuada.
- Se recomienda instalación por un técnico con experiencia en vehículos eléctricos.
Antes de comprar: compare las fotografías, el voltaje, la potencia, el tipo de motor y los conectores con su controladora original. La coincidencia de 48V y 500W no garantiza por sí sola compatibilidad con todos los vehículos.
⚡ Controladora Brushless 48V 500W para reparación, mantenimiento y proyectos de movilidad eléctrica. Disponible en La Tienda de Moncho.
