⚡ Controladora de Motor DC Cepillado 48V 500W para Patineta y Bicicleta Eléctrica
La controladora de motor DC de 48V y 500W es un dispositivo electrónico diseñado para regular la velocidad de motores de corriente continua con escobillas (Brushed DC), utilizados en patinetas eléctricas, bicicletas eléctricas, scooters, triciclos y otros sistemas de movilidad compatibles.
Su función principal es controlar la energía suministrada al motor de acuerdo con la señal del acelerador, permitiendo regular la velocidad durante el funcionamiento del vehículo.
Dispone de conexiones para batería, motor, acelerador, interruptor de encendido, freno y funciones auxiliares, además de protección por bajo voltaje.

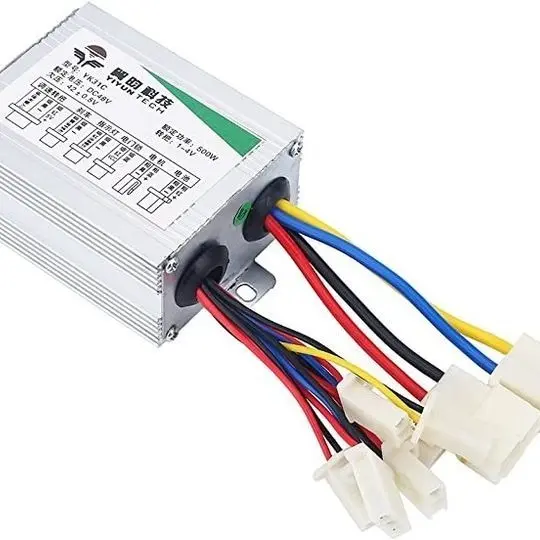

Su carcasa de aluminio con superficie acanalada favorece la disipación del calor generado por los componentes electrónicos internos.
⭐ Características principales
- ⚡ Voltaje nominal: 48V DC.
- 🚀 Potencia nominal anunciada: 500W.
- ⚙️ Tipo de motor: corriente continua con escobillas (Brushed DC).
- 🎛️ Control de velocidad: mediante acelerador electrónico compatible.
- 🔋 Protección por bajo voltaje: 42V ± 0,5V.
- 🔌 Corriente indicada por el proveedor: 27A ± 1A, sin especificación de funcionamiento continuo.
- 🛑 Conexión de freno: entrada para interruptor de freno compatible.
- 🔑 Conexión de encendido: permite integrar una llave o interruptor compatible.
- 🌡️ Carcasa: aleación de aluminio para disipación térmica.
- 🛴 Aplicaciones: patinetas, bicicletas y scooters eléctricos con motor DC de escobillas.
📋 Especificaciones técnicas
- Producto: controladora electrónica de velocidad para motor DC.
- Voltaje nominal de trabajo: 48V DC.
- Potencia nominal anunciada: 500W.
- Motor compatible: DC con escobillas.
- Protección por bajo voltaje: 42V ± 0,5V.
- Corriente anunciada: 27A ± 1A, sin aclaración de régimen continuo.
- Regulación de velocidad: electrónica, mediante acelerador compatible.
- Conexión de batería: dos conductores principales.
- Conexión del motor: dos conductores principales.
- Funciones auxiliares: acelerador, freno, encendido e indicadores según el cableado.
- Material de la carcasa: aleación de aluminio.
- Color: plateado.

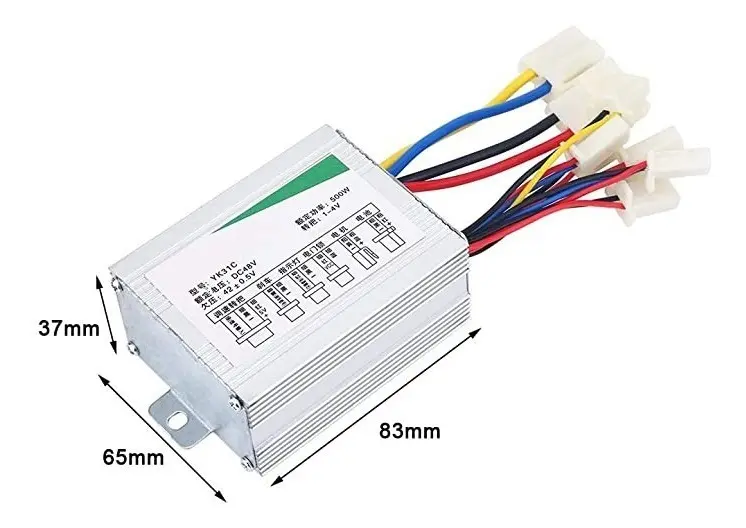

- Dimensiones aproximadas: 83 × 65 × 37 mm.
- Peso aproximado: 189 g.
- Presentación: controladora con cables y conectores integrados.
🔄 ¿Cómo funciona esta controladora?
La controladora recibe energía eléctrica de un sistema de batería compatible de 48V y regula la alimentación entregada al motor DC con escobillas.
Al accionar el acelerador, la controladora interpreta la señal recibida y modifica la energía suministrada al motor para controlar su velocidad.
También permite integrar funciones auxiliares como interruptor de encendido, señal de freno e indicadores, dependiendo de la compatibilidad del vehículo y de sus accesorios.
Importante: esta controladora es para motores DC con escobillas. No funciona como reemplazo directo de una controladora para motor brushless (BLDC) de tres fases.

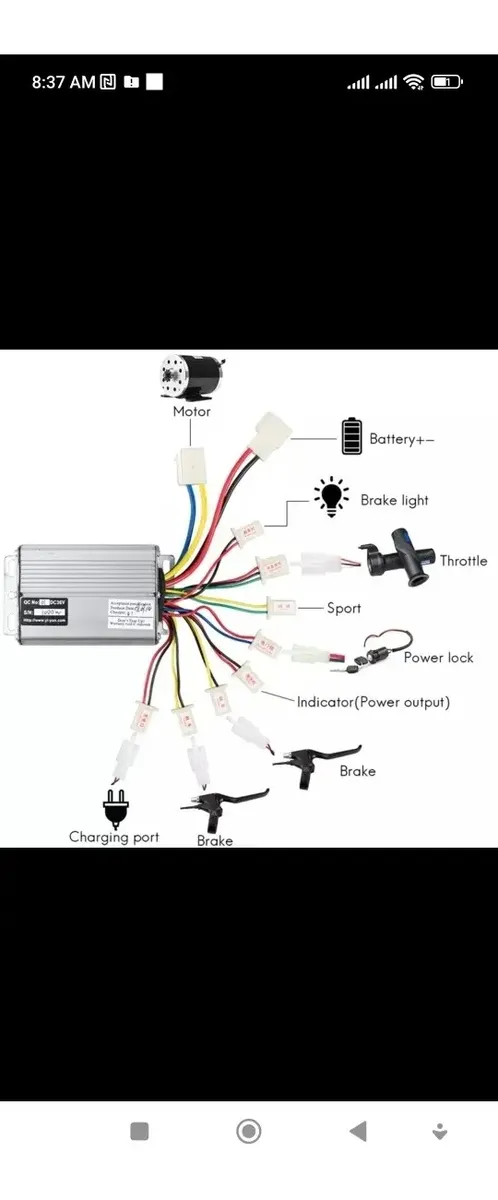

🔌 Identificación de conexiones

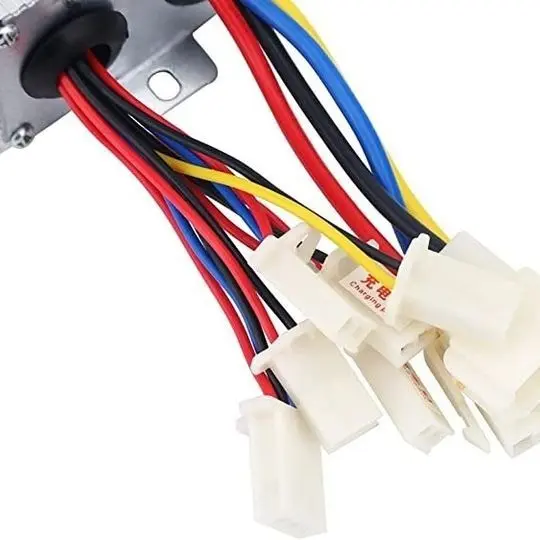

Según las fotografías y la descripción del proveedor, la controladora dispone de diferentes grupos de cables y conectores para las siguientes funciones:
1. Alimentación de batería
- Cable rojo grueso: positivo de batería (+).
- Cable negro grueso: negativo de batería (-).
2. Conexión del motor
- Cable azul grueso: conexión positiva del motor (+), según el esquema anunciado.
- Cable amarillo grueso: conexión negativa del motor (-), según el esquema anunciado.
3. Acelerador
Conector destinado a recibir la señal de un acelerador electrónico compatible, permitiendo controlar la velocidad del motor.
4. Interruptor de encendido
Conexión destinada a una llave o interruptor de habilitación del sistema eléctrico.
5. Señal de freno
Conector para integrar una señal de frenado compatible con la controladora.
6. Conexiones auxiliares

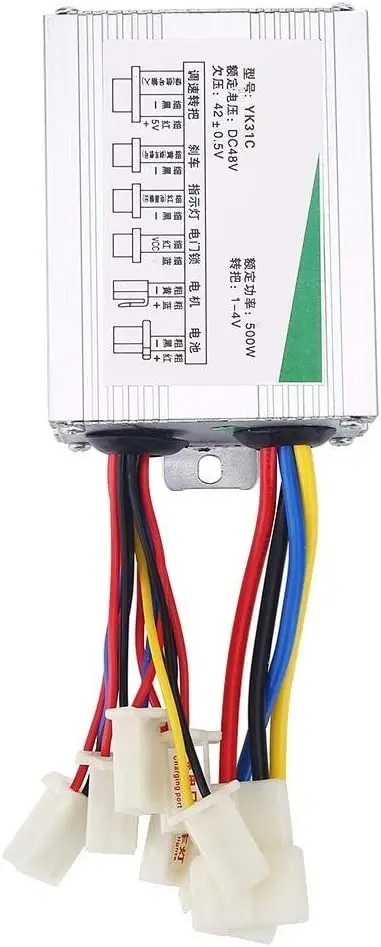

La controladora también presenta conexiones identificadas en las imágenes del proveedor para funciones como indicador, luz de freno y puerto auxiliar de carga.
ATENCIÓN: las funciones y la posición de los conectores deben comprobarse directamente en el diagrama de la unidad recibida. No todos los controladores de apariencia similar utilizan la misma distribución de cables.
La conexión identificada como puerto de carga no debe utilizarse sin verificar previamente su función, su capacidad y su compatibilidad con el sistema de batería.
🔋 Protección por bajo voltaje
El controlador incorpora un umbral de protección por bajo voltaje anunciado de 42V ± 0,5V.
Esta función permite limitar el funcionamiento del motor cuando la tensión de alimentación desciende por debajo del valor establecido.
La protección por bajo voltaje de la controladora no reemplaza las protecciones propias de la batería ni un sistema de gestión de batería (BMS).
💪 Potencia y corriente de trabajo
La controladora se comercializa para sistemas de 48V y motores de 500W.
El proveedor también anuncia un valor de corriente de 27A ± 1A. Sin embargo, la documentación disponible no aclara si corresponde a un límite máximo, una corriente momentánea o una condición específica de funcionamiento.
Por este motivo, no debe interpretarse como una capacidad de suministro continuo garantizada.
Para seleccionar correctamente una controladora se deben comprobar el voltaje de la batería, el tipo de motor, la potencia requerida, la corriente admitida y la compatibilidad del acelerador y demás conexiones.
🏍️ Aplicaciones recomendadas
- 🛴 Patinetas eléctricas con motor DC de escobillas de 48V.
- 🚲 Bicicletas eléctricas compatibles.
- 🏍️ Scooters eléctricos con motor de escobillas.
- 🛺 Triciclos eléctricos compatibles.
- ⚙️ Proyectos de movilidad eléctrica de 48V.
- 🔧 Reparación y reemplazo de controladoras de características equivalentes.
- 🛠️ Proyectos electrónicos de control de motores DC con escobillas.
🔧 Recomendaciones de instalación
- Confirmar que el motor sea DC con escobillas y no brushless.
- Verificar que el sistema de batería sea compatible con una controladora nominal de 48V.
- Comprobar el voltaje máximo de la batería completamente cargada.
- Verificar la compatibilidad de potencia y corriente con el motor.
- Comparar los conectores con los de la controladora que se desea reemplazar.
- Desconectar la batería antes de realizar cualquier instalación.
- Respetar la polaridad de alimentación y motor.
- Verificar el cableado del acelerador, freno e interruptor de encendido.
- Utilizar fusibles y cables adecuados para el sistema eléctrico.
- Instalar la controladora en un lugar protegido de agua, golpes y calor excesivo.
- Realizar las primeras pruebas con el vehículo inmovilizado y la rueda motriz elevada.
📦 Contenido del paquete
- ✅ 1 controladora de motor DC con escobillas de 48V y 500W.
- ✅ Cableado y conectores integrados.
No incluye: batería, motor, acelerador, cargador, llave de encendido ni otros accesorios externos.
⚠️ Información importante antes de comprar
- TIPO DE MOTOR: exclusivamente para motores DC con escobillas (Brushed DC).
- NO ES BRUSHLESS: no es compatible directamente con motores BLDC trifásicos.
- VOLTAJE: diseñada para sistemas nominales de 48V compatibles.
- POTENCIA: 500W nominales anunciados.
- BAJO VOLTAJE: protección anunciada de 42V ± 0,5V.
- CORRIENTE: el proveedor indica 27A ± 1A, pero no especifica que sea una corriente continua garantizada.
- CABLEADO: los colores de los cables no son suficientes para identificar todos los conectores. Se debe verificar el esquema de la unidad.
- BATERÍA: comprobar el voltaje máximo real y utilizar las protecciones correspondientes.
- COMPATIBILIDAD: antes de reemplazar una controladora, comparar el tipo de motor, voltaje, potencia, conexiones y características eléctricas.
- INSTALACIÓN: recomendada para técnicos o personas con conocimientos de electricidad y electrónica.
⚡ ¡Regula la velocidad de tu motor DC de 48V con esta controladora de 500W para patinetas, bicicletas y scooters eléctricos compatibles!
