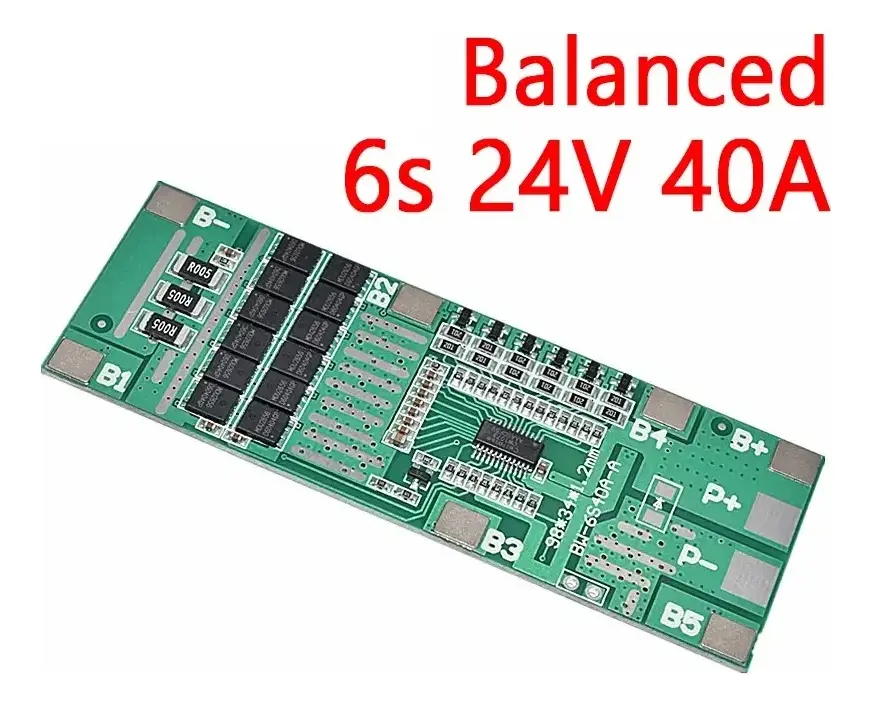

El BMS 6S 24V 40A es una placa electrónica de gestión y protección diseñada para paquetes de baterías de iones de litio (Li-ion) formados por 6 grupos de celdas conectados en serie (6S).

Su función principal es supervisar los procesos de carga y descarga, ayudando a proteger las celdas frente a condiciones eléctricas que puedan afectar su seguridad, rendimiento y vida útil.

Este módulo incorpora balanceo de celdas, protección contra sobrecarga, sobredescarga, sobrecorriente y cortocircuitos. Está diseñado para proyectos de fabricación, reparación y mantenimiento de paquetes de baterías de litio.

🔋 Características principales

• Tipo: módulo BMS de protección de baterías.
• Configuración: 6S (6 grupos de celdas en serie).
• Voltaje comercial: 24V.
• Voltaje nominal Li-ion: 22,2V.
• Voltaje máximo del paquete Li-ion: 25,2V.
• Corriente máxima de descarga anunciada: 40A.
• Balanceo: integrado.
• Corriente de balanceo: 41 ± 5mA.

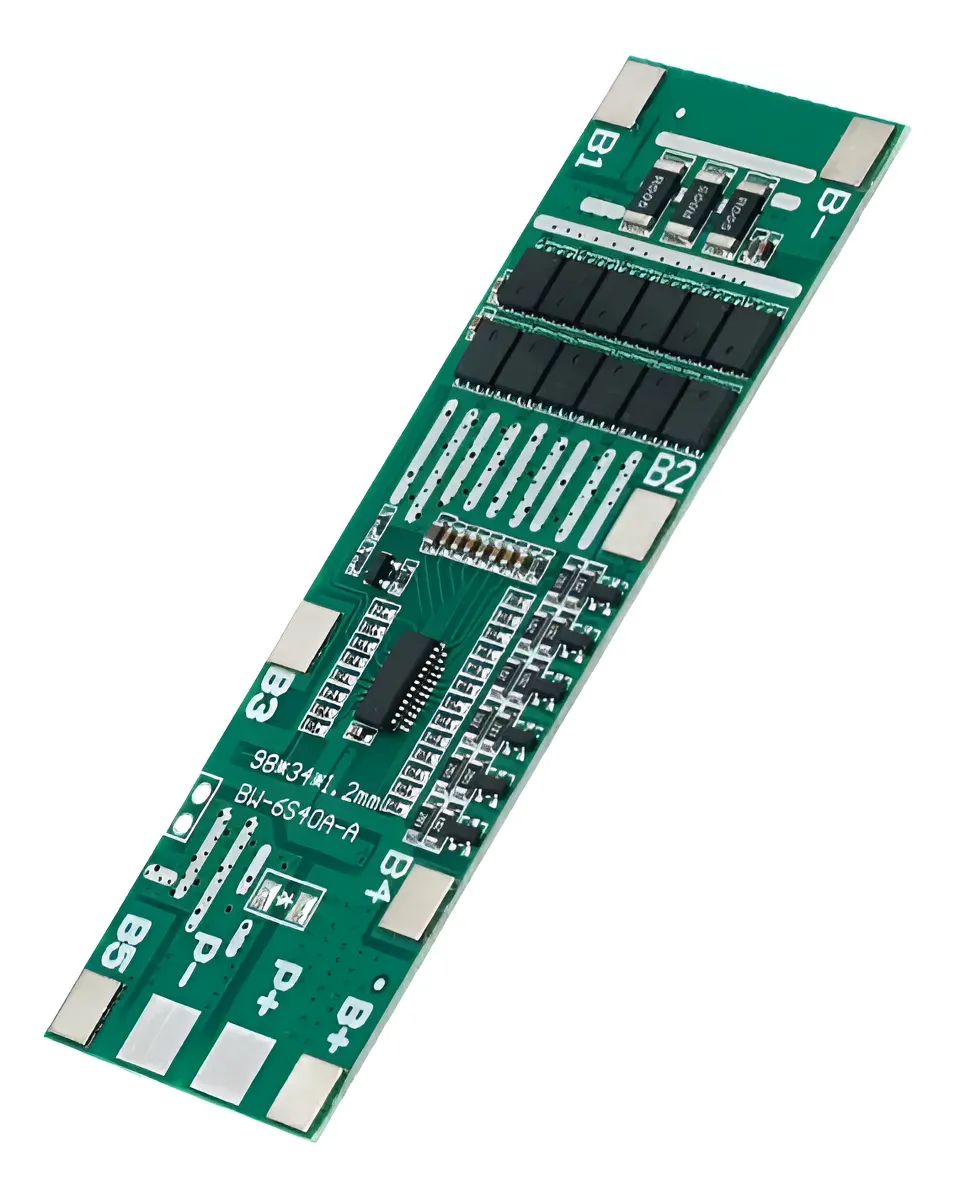

• Material: placa de circuito impreso (PCB).
• Disipación térmica: versión anunciada con disipador.
• Dimensiones: 88 × 34 × 2,8mm, según ficha del proveedor.
• Aplicación: protección y gestión de baterías Li-ion 6S.

🛡️ Protecciones del BMS

La placa incorpora diferentes funciones de seguridad destinadas a supervisar el funcionamiento de los grupos de celdas durante los procesos de carga y descarga.

• Protección contra sobrecarga: supervisa el voltaje de las celdas para evitar que supere el umbral de protección.
• Protección contra sobredescarga: interrumpe la descarga cuando una celda alcanza un voltaje demasiado bajo.
• Protección contra sobrecorriente: limita el funcionamiento ante consumos superiores a los parámetros establecidos.
• Protección contra cortocircuitos: desconecta la salida cuando detecta una condición de cortocircuito.
• Balanceo de celdas: ayuda a reducir las diferencias de voltaje entre los grupos de baterías.

⚖️ Sistema de balanceo de celdas

El módulo incorpora un sistema de balanceo de aproximadamente 41mA, diseñado para ayudar a mantener niveles de voltaje más uniformes entre los diferentes grupos de celdas del paquete.

Esta función contribuye al aprovechamiento de la batería y ayuda a reducir los desequilibrios que pueden presentarse durante los ciclos de carga.

• Voltaje de detección de balanceo: 4,125 ± 0,025V por celda.
• Voltaje de liberación de balanceo: 4,125 ± 0,05V por celda.
• Corriente de balanceo: 41 ± 5mA.

⚡ Especificaciones eléctricas

• Número de grupos en serie: 6S.
• Voltaje nominal por celda Li-ion: 3,7V.
• Voltaje nominal del paquete: 22,2V.
• Voltaje de carga completa del paquete: 25,2V.
• Corriente máxima de descarga anunciada: 40A.
• Voltaje de detección de sobrecarga: 4,25 ± 0,025V por celda.
• Voltaje de liberación de sobrecarga: 4,15 ± 0,05V por celda.
• Voltaje de detección de sobredescarga: 2,7 ± 0,1V por celda.
• Voltaje de liberación de sobredescarga: 3,0 ± 0,1V por celda.
• Voltaje de detección de sobrecorriente: 100mV.
• Corriente de protección contra sobrecorriente: 75 ± 5A.
• Retardo de protección contra sobrecorriente: 1 ± 0,3 segundos.
• Retardo de detección de cortocircuito: 250 microsegundos.
• Resistencia interna de conducción: inferior a 20mΩ.
• Corriente de consumo del circuito: inferior a 40µA.
• Rango de temperatura indicado: -30°C a 80°C.

Nota: los valores anteriores corresponden a la información técnica suministrada por el proveedor. La corriente utilizable también depende de la refrigeración, el cableado y las características de las celdas.

🔌 Aplicaciones recomendadas

• 🔋 Fabricación de paquetes de baterías Li-ion 6S.
• 🔧 Reparación y mantenimiento de baterías recargables.
• 🛠️ Herramientas eléctricas compatibles.
• 🚗 Proyectos electrónicos de alimentación portátil.
• ⚡ Sistemas de almacenamiento de energía de pequeña escala.
• 🔌 Equipos eléctricos que utilicen baterías de litio 6S.
• 💡 Proyectos de electrónica y sistemas personalizados.

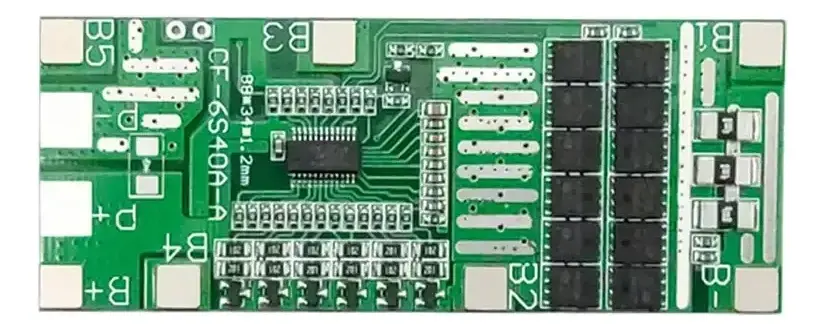

📐 Dimensiones y construcción

• Largo: 88mm.
• Ancho: 34mm.
• Espesor indicado: 2,8mm.
• Material: PCB electrónico.
• Configuración: placa de protección 6S.

📦 Contenido del paquete

• 1 × Placa BMS 6S 24V 40A para baterías de litio.

⚠️ IMPORTANTE ANTES DE COMPRAR

Este BMS está destinado a baterías Li-ion de 6 grupos en serie (6S), con celdas de 3,7V nominales.

Una batería Li-ion 6S tiene un voltaje nominal aproximado de 22,2V y alcanza 25,2V completamente cargada.

Para su carga debe utilizarse un cargador adecuado para la química y configuración de la batería. El BMS no reemplaza al cargador.

No debe utilizarse directamente con baterías LiFePO4, ya que estas requieren parámetros de voltaje y protección diferentes.

Antes de comprar, verifica que tu batería tenga exactamente 6 grupos de celdas en serie y que la corriente requerida por tu equipo sea compatible con la capacidad del módulo.

La corriente máxima de 40A no significa que todas las baterías puedan suministrar esa corriente. También debe verificarse la capacidad de descarga de las celdas, el cableado y las condiciones de refrigeración.

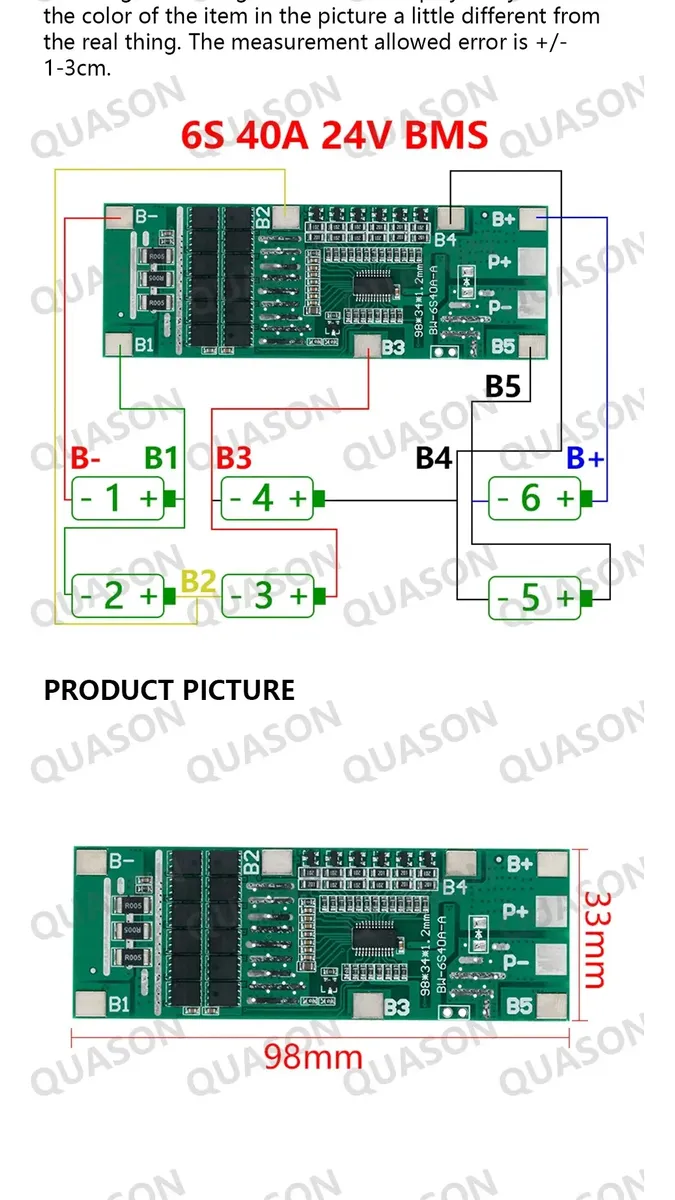

La instalación debe realizarse respetando el orden de conexión de los terminales de medición y potencia, siguiendo el diagrama correspondiente a esta placa.

Se recomienda instalación por personal con conocimientos en baterías de litio.
