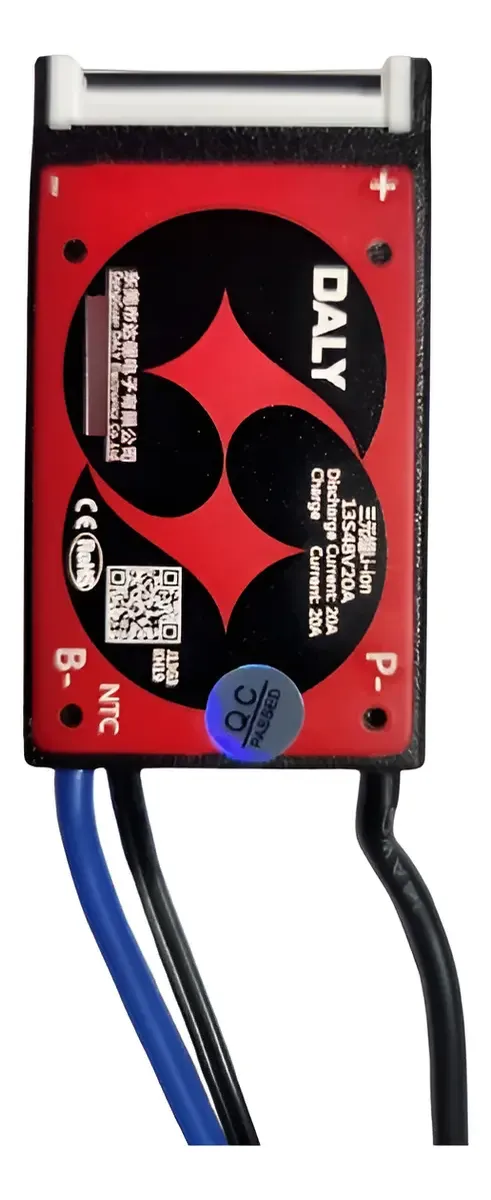

BMS DALY 13S 48V 20A para Baterías Li-ion
El BMS DALY 13S 48V 20A está diseñado para la protección y administración de paquetes de baterías Li-ion formados por 13 grupos de celdas conectados en serie (13S).
Una batería Li-ion 13S trabaja con aproximadamente 48V nominales y alcanza hasta 54,6V completamente cargada.
El BMS supervisa el funcionamiento de las celdas durante los procesos de carga y descarga, ayudando a proteger el paquete frente a diferentes condiciones eléctricas anormales y contribuyendo a mantener un funcionamiento más seguro del banco de baterías.
🔋 Características principales
- Marca: DALY.
- Tipo: BMS para baterías de litio.
- Química: Li-ion.
- Configuración: 13S.
- Voltaje nominal: aproximadamente 48V.
- Voltaje máximo del banco: 54,6V.
- Corriente nominal de esta referencia: 20A.
- Balanceo: función de balanceo de celdas.
- Aplicación: protección y administración de paquetes Li-ion 13S.
🛡️ Protecciones del BMS
El sistema de gestión DALY está diseñado para supervisar el comportamiento del paquete de baterías y proporcionar diferentes funciones de protección.
- Protección contra sobrecarga.
- Protección contra sobredescarga.
- Protección contra sobrecorriente.
- Protección contra cortocircuito.
- Protección de temperatura según la configuración y sensor de la referencia.
- Supervisión de los grupos de celdas.
- Función de balanceo.
⚖️ Balanceo de celdas
El BMS incorpora una función de balanceo de celdas que ayuda a reducir las diferencias de voltaje entre los distintos grupos que conforman la batería.
Esta función contribuye al mantenimiento del paquete durante su funcionamiento normal y ayuda a evitar que algunos grupos se alejen excesivamente del voltaje de los demás.
🔋 Configuración Li-ion 13S
Esta referencia está diseñada específicamente para un banco compuesto por 13 grupos de celdas Li-ion conectados en serie.
- Número de grupos: 13S.
- Voltaje nominal por celda: aproximadamente 3,6V / 3,7V.
- Voltaje nominal del banco: aproximadamente 48V.
- Voltaje máximo por celda: 4,2V.
- Voltaje máximo del banco: 54,6V.
Para realizar una carga completa debe utilizarse un cargador de 54,6V compatible con baterías Li-ion 13S.
⚡ Corriente de 20A
Esta publicación corresponde a la referencia de 20A. Antes de utilizarla, verifica que la corriente requerida por el controlador, motor, inversor u otra carga sea compatible con la capacidad del BMS.
La capacidad del sistema también depende de las celdas, cables, conexiones, níquel, terminales y conectores utilizados en la construcción del paquete.
En aplicaciones con motores deben considerarse especialmente los picos de corriente durante el arranque y la aceleración.
🚲 Aplicaciones
- 🚲 Bicicletas eléctricas de 48V.
- 🛴 Scooters y patinetas eléctricas.
- 🔋 Bancos de baterías Li-ion 13S.
- ⚡ Sistemas de respaldo compatibles.
- 🔧 Reparación de paquetes de baterías.
- 🛠️ Fabricación de baterías personalizadas.
- 🔌 Proyectos eléctricos y electrónicos de 48V.
🔌 Instalación y cableado
El BMS debe conectarse respetando estrictamente el orden de los cables de muestreo correspondientes a los 13 grupos de celdas.
Antes de conectar el arnés al BMS, se recomienda comprobar con un multímetro la polaridad y el voltaje entre cada grupo consecutivo.
Una conexión incorrecta puede ocasionar daños en el BMS o en las celdas del paquete.
📦 Contenido del paquete

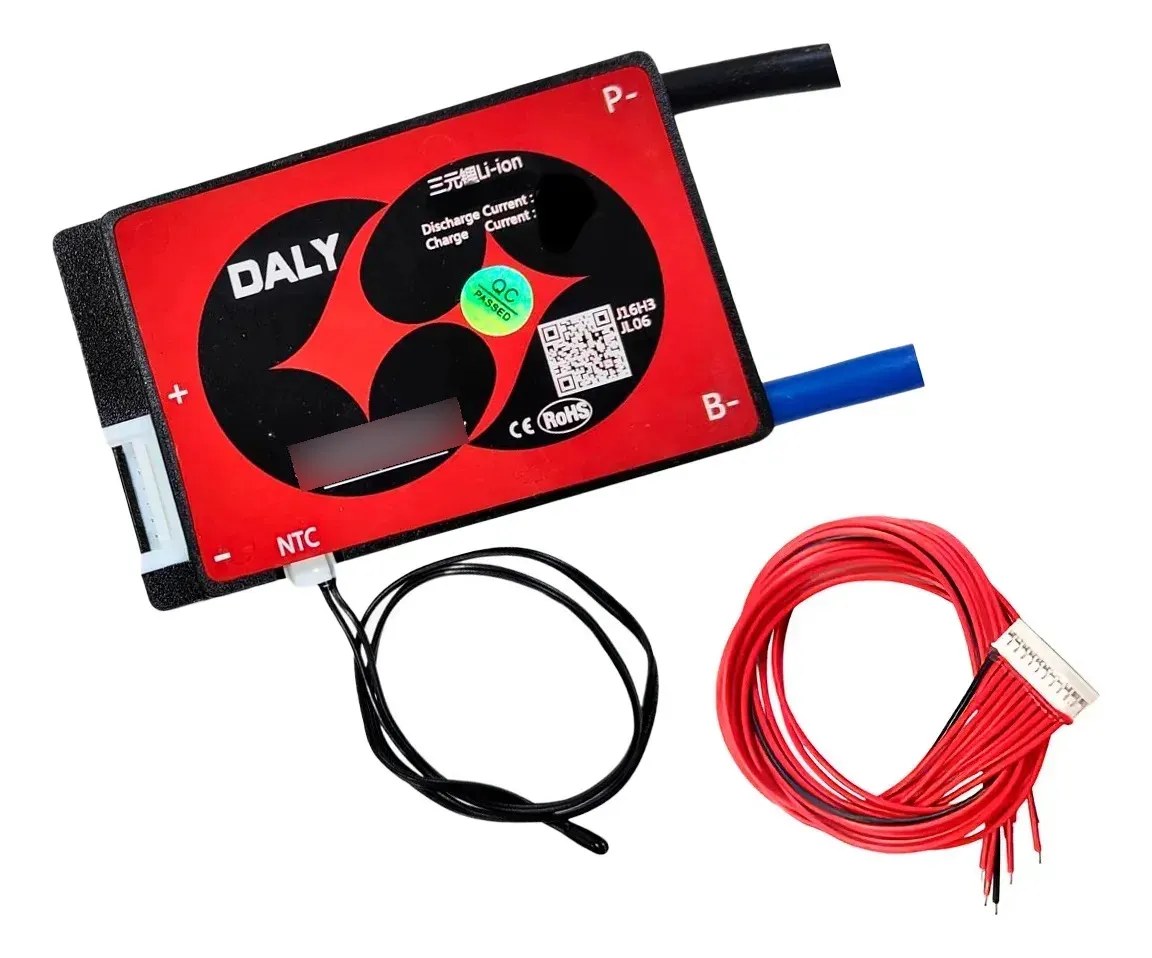

- 1 × BMS DALY 13S 48V 20A para Li-ion.
- 1 × Arnés de cables de muestreo / balanceo.
- Accesorios según la presentación mostrada en la publicación.
Baterías y cargador no incluidos.
⚠️ IMPORTANTE ANTES DE COMPRAR
Este BMS corresponde específicamente a una configuración Li-ion 13S de aproximadamente 48V nominales.
No puede utilizarse con un número diferente de grupos en serie. Por ejemplo, no debe utilizarse para baterías 10S, 12S, 14S o 16S.
Esta publicación corresponde a la versión para Li-ion de aproximadamente 3,6V / 3,7V nominales por celda.
No utilizar como reemplazo directo para LiFePO4, ya que las celdas LiFePO4 utilizan otros voltajes y parámetros de protección.
Antes de comprar verifica:
- Química: Li-ion.
- Configuración: 13S.
- Voltaje nominal: aproximadamente 48V.
- Voltaje máximo de carga: 54,6V.
- Corriente del BMS: 20A.
- Corriente requerida por tu equipo.
🔧 IMPORTANTE PARA LA INSTALACIÓN
Antes de insertar el conector de muestreo en el BMS, verifica con un multímetro que la secuencia, polaridad y voltajes de los 13 grupos sean correctos.
No conectes el arnés al BMS hasta comprobar el cableado. Una inversión de polaridad, una conexión fuera de secuencia o utilizar una cantidad incorrecta de celdas puede producir daños permanentes en el BMS o en la batería.
Si no tienes experiencia trabajando con paquetes de baterías de litio, se recomienda realizar la instalación con ayuda de una persona capacitada.
