Sensor de Pedaleo PAS de 12 Imanes para Bicicleta Eléctrica – Conector de 3 Pines
Mejora o repara el sistema de asistencia al pedaleo de tu bicicleta eléctrica con este sensor PAS de 12 imanes, diseñado para detectar el movimiento de los pedales y transmitir señales al controlador del motor eléctrico.
Este dispositivo es ideal para proyectos de conversión de bicicletas convencionales a eléctricas, mantenimiento de sistemas de asistencia al pedaleo y reemplazo de sensores compatibles.
Su funcionamiento se basa en un disco magnético de 12 imanes y un sensor de detección que registra el giro del eje del pedalier, permitiendo que el controlador compatible active la asistencia eléctrica cuando el usuario pedalea.

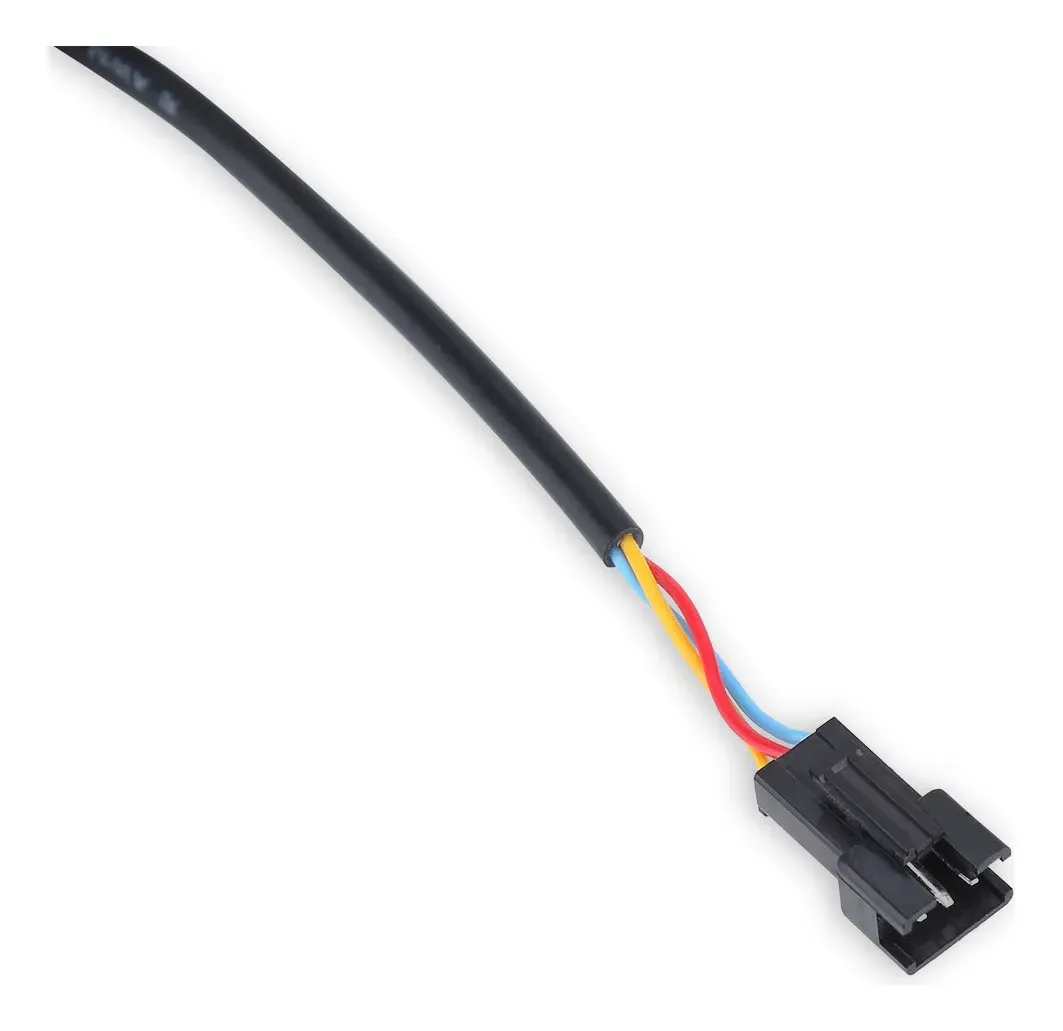

Incluye cable de aproximadamente 100 cm de longitud y conector de 3 pines para facilitar su integración en sistemas eléctricos compatibles.
🚲 Características principales
- Producto: sensor de asistencia al pedaleo PAS.
- Modelo de referencia: SL-ZLCG-LZ.
- Tipo: sensor magnético de pedaleo.
- Cantidad de imanes: 12.
- Diámetro aproximado del disco: 65 mm.
- Longitud del cable: 100 cm aproximadamente.
- Conexión: 3 conductores con conector.
- Sistema de detección: pulsos magnéticos generados por el giro de los pedales.
- Color del disco: negro.
- Soporte del sensor: metálico.
- Aplicación: bicicletas eléctricas con controlador compatible con sensores PAS.
- Instalación: zona del eje de pedalier.
- Cantidad: 1 conjunto.
⚡ ¿Cómo funciona el sensor PAS?
El sistema PAS, conocido como Pedal Assist System o sistema de asistencia al pedaleo, permite que el motor eléctrico proporcione ayuda mientras el ciclista pedalea.
Su funcionamiento se realiza de la siguiente manera:
- El ciclista comienza a mover los pedales.
- El disco de 12 imanes gira junto con el eje del pedalier.
- El sensor detecta el paso de los imanes y genera señales eléctricas.
- Las señales se transmiten al controlador compatible de la bicicleta.
- El controlador interpreta el movimiento y activa la asistencia del motor según su configuración.
De esta manera, el sistema permite combinar el esfuerzo del ciclista con la asistencia proporcionada por el motor eléctrico.
🧲 Disco magnético de 12 imanes
El conjunto incorpora un disco con 12 imanes distribuidos alrededor de su superficie, diseñado para generar pulsos de detección durante el pedaleo.
En comparación con discos de menor cantidad de imanes, un sistema de 12 imanes puede proporcionar más pulsos por cada vuelta del pedal, lo que permite una detección más frecuente del movimiento.
La rapidez de respuesta final depende del controlador, la orientación del sensor y la configuración del sistema eléctrico.
🔌 Conexión eléctrica de 3 cables
El sensor utiliza tres conductores para su funcionamiento:
- Alimentación positiva: suministra energía al sensor.
- Alimentación negativa: conexión de referencia eléctrica.
- Señal PAS: transmite los pulsos generados durante el pedaleo al controlador.
Según el diagrama proporcionado por el fabricante, la identificación de colores es:
- Rojo: positivo de alimentación.
- Amarillo: negativo de alimentación.
- Azul: señal del sensor.
Importante: verifica la distribución de pines y la identificación de los cables antes de realizar la conexión. Los colores y conectores pueden variar entre fabricantes y controladores.
Este sensor debe conectarse a la entrada PAS compatible del controlador. No debe conectarse directamente al voltaje completo de la batería.
🚴 Aplicaciones y usos
- 🚲 Bicicletas eléctricas con asistencia al pedaleo.
- ⚡ Conversión de bicicletas convencionales a eléctricas.
- 🔧 Reparación de sistemas PAS.
- 🏔️ Bicicletas de montaña MTB convertidas a eléctricas.
- 🏙️ Bicicletas urbanas eléctricas compatibles.
- 🔋 Proyectos de movilidad eléctrica.
- ⚙️ Reemplazo de sensores magnéticos de pedaleo compatibles.
🛠️ Instalación del sensor

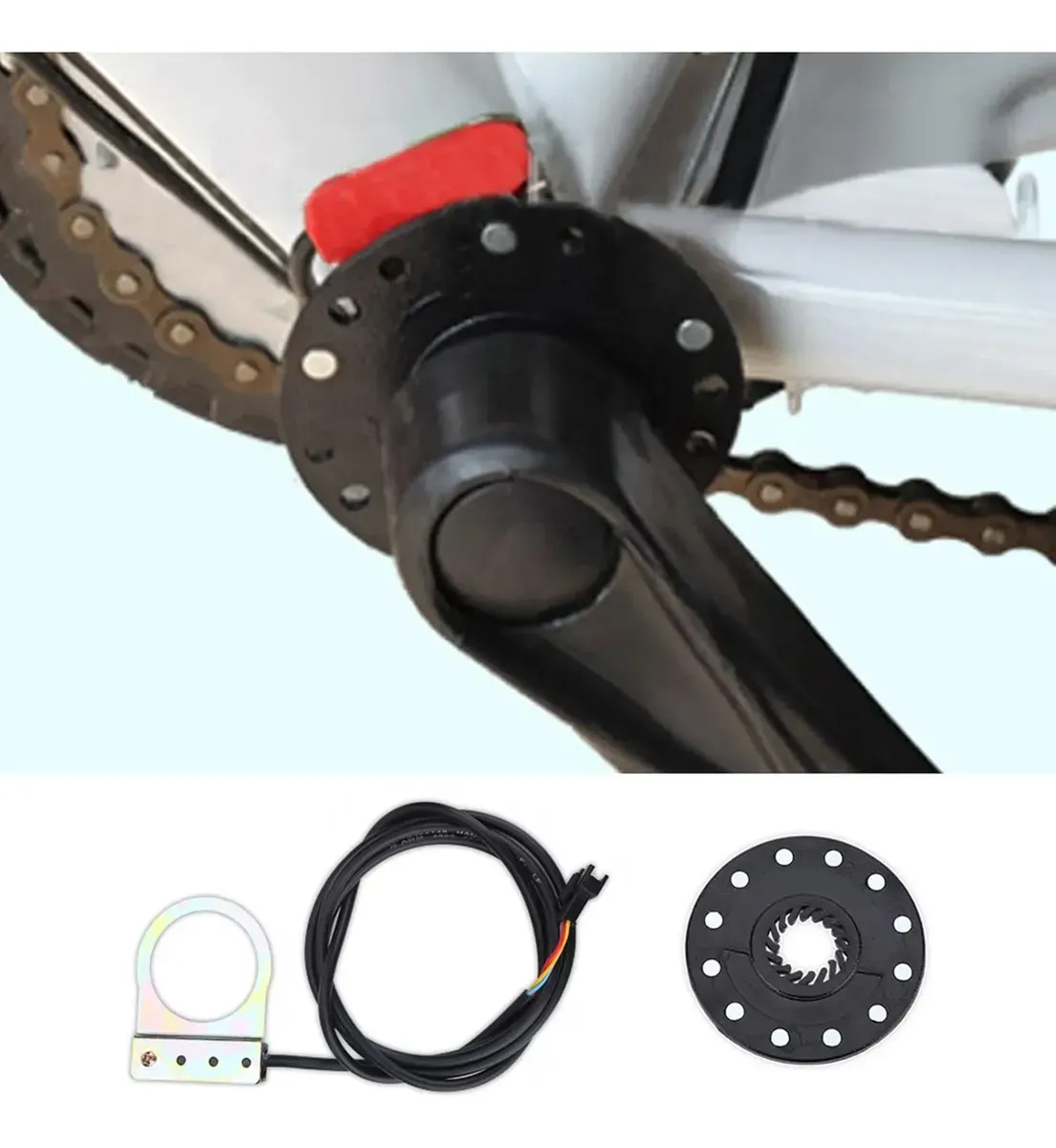

El conjunto está diseñado para instalarse cerca del eje de pedalier, donde el disco magnético gira al mismo tiempo que los pedales.
Para realizar la instalación:
- Desconecta la alimentación eléctrica de la bicicleta.
- Verifica que el eje de pedalier permita instalar el disco magnético.
- Coloca el disco de imanes en la posición y orientación adecuadas.
- Instala el sensor utilizando su soporte metálico.
- Ajusta la posición del sensor frente al disco magnético, respetando la separación recomendada para el modelo.
- Conecta los tres conductores a la entrada PAS compatible del controlador.
- Comprueba que el sistema detecte correctamente el movimiento de los pedales.
Dependiendo del diseño de la bicicleta, puede ser necesario desmontar una biela para instalar el disco magnético.
Nota: la orientación del disco y la posición del sensor son fundamentales para obtener una detección correcta.
📏 Especificaciones técnicas
- Modelo: SL-ZLCG-LZ.
- Configuración: 12 imanes.
- Diámetro del disco: aproximadamente 65 mm.
- Longitud del cable: aproximadamente 1 metro.
- Peso de referencia: aproximadamente 44 g para la versión de 12 imanes, según proveedor.
- Tipo de señal: pulsos de pedaleo para controlador compatible.
- Conexión: 3 cables.
- Uso: sistemas de asistencia al pedaleo de bicicletas eléctricas.
📦 Contenido del paquete

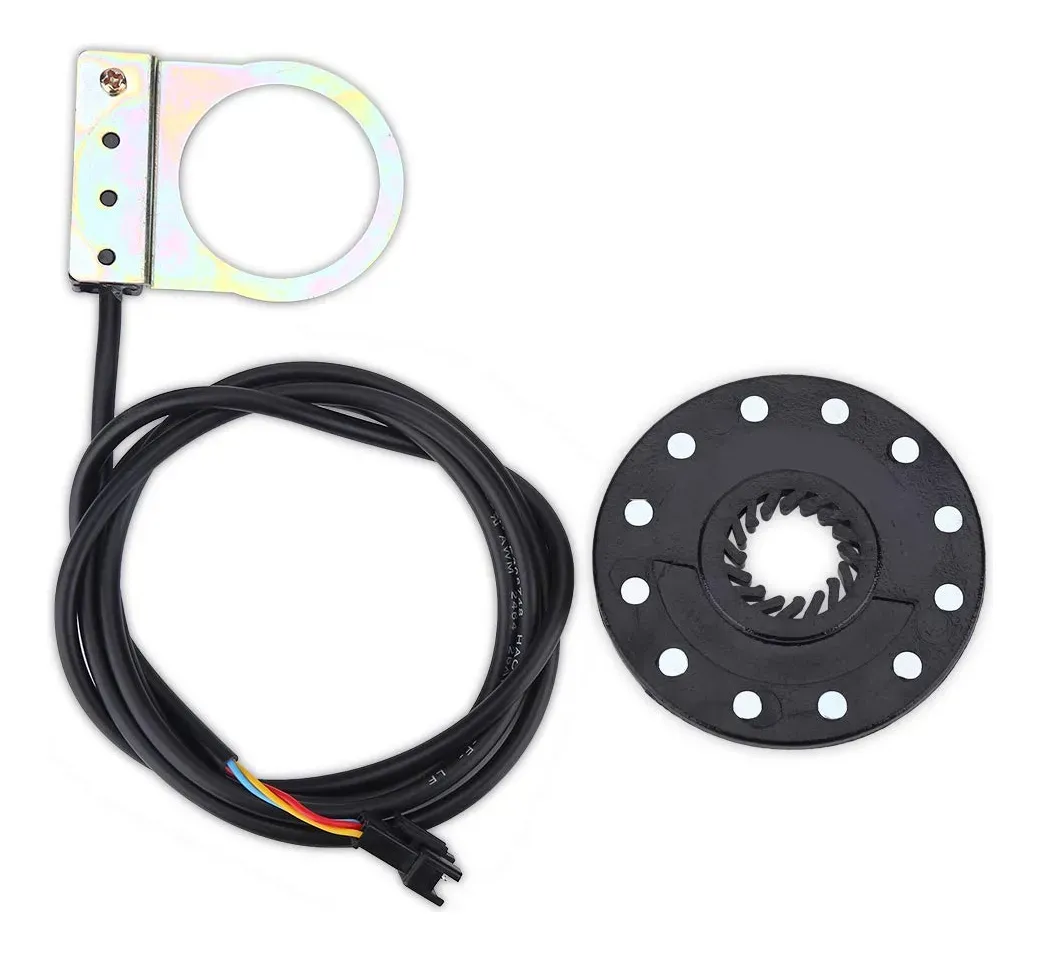

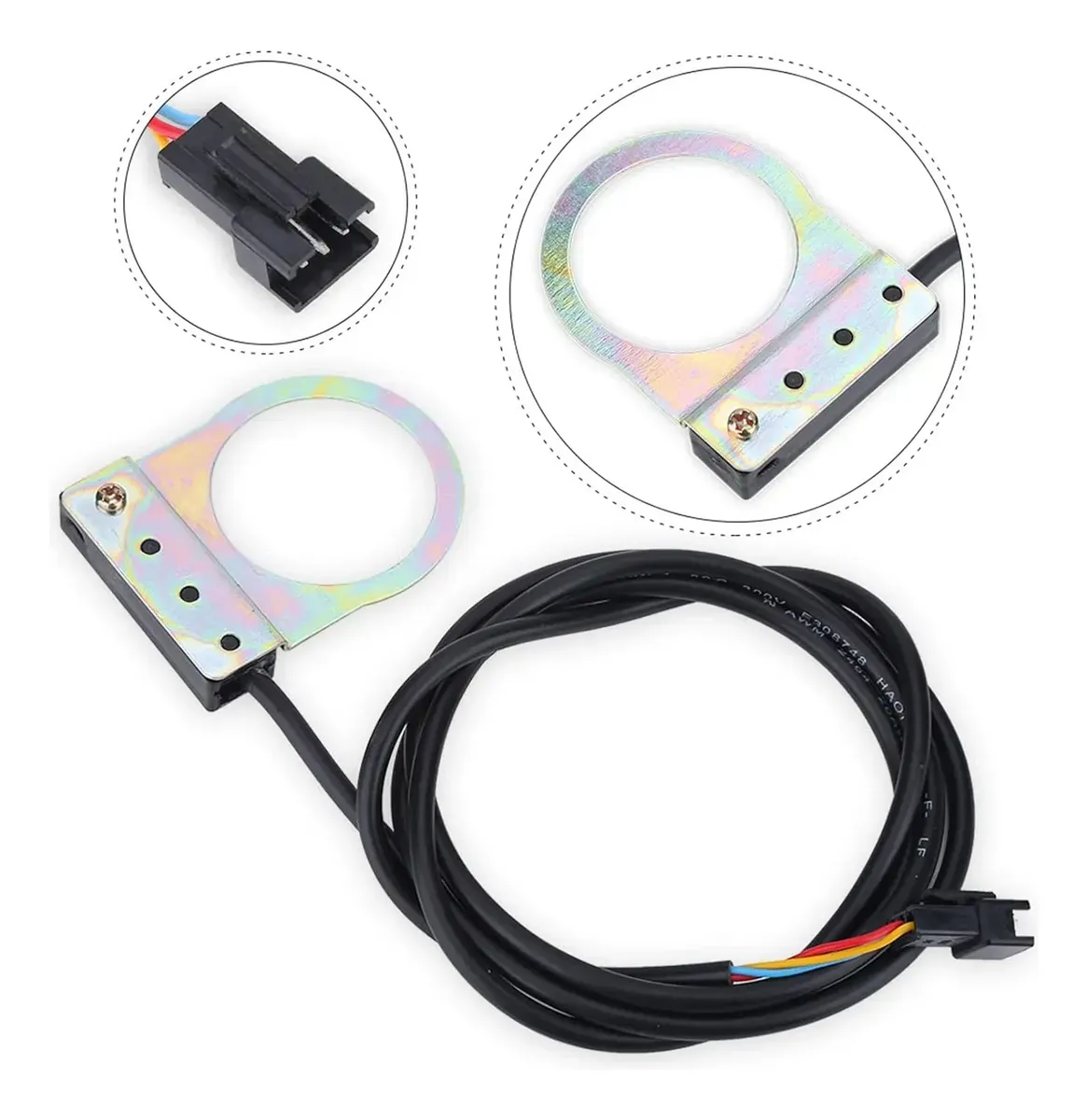

- 1 × Sensor de asistencia al pedaleo PAS.
- 1 × Disco magnético de 12 imanes.
- 1 × Cable de conexión integrado de aproximadamente 100 cm.

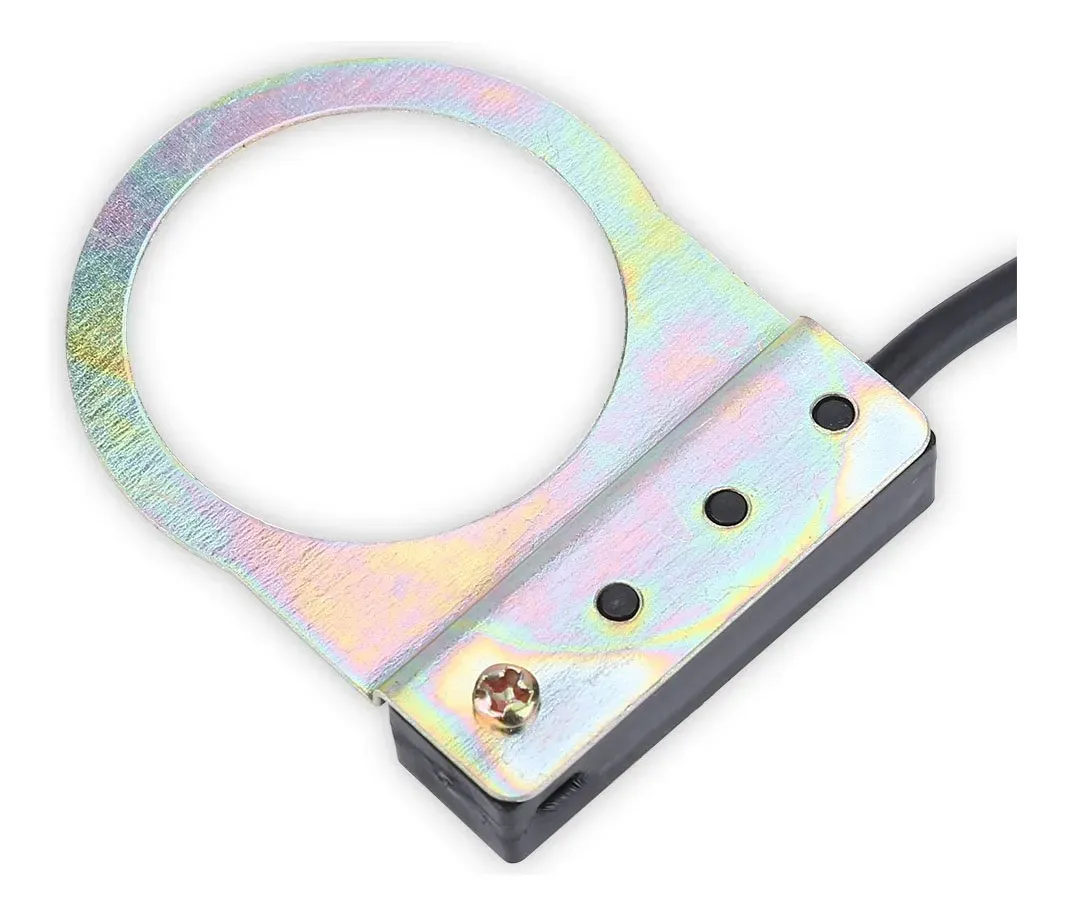

- 1 × Soporte metálico del sensor.
El paquete corresponde al conjunto de sensor y disco magnético mostrado en las fotografías. No incluye controlador, motor, batería ni bicicleta.
⚠️ IMPORTANTE ANTES DE COMPRAR
1. Versión de 12 imanes: esta publicación corresponde específicamente al sensor PAS con disco de 12 imanes, no a las versiones de 5 u 8 imanes.
2. Compatibilidad: verifica que el controlador de tu bicicleta eléctrica admita sensores de asistencia al pedaleo PAS de tres conductores.
3. Conector: revisa la forma, cantidad de pines, distribución de cables y polaridad. Tener tres pines no garantiza compatibilidad eléctrica.
4. Alimentación: el voltaje de funcionamiento del sensor debe coincidir con el suministrado por la entrada PAS del controlador. No conectes el sensor directamente a la batería.
5. Instalación mecánica: comprueba que el disco de aproximadamente 65 mm pueda instalarse correctamente en el eje de pedalier de tu bicicleta.
6. Sentido de giro: la orientación del disco y la posición del sensor pueden afectar el funcionamiento. Sigue las indicaciones del modelo y del controlador.
7. No es un sensor de torque: este dispositivo detecta el movimiento del pedaleo mediante imanes; no mide directamente la fuerza aplicada sobre los pedales.
8. No es un sensor de velocidad de rueda: está diseñado para detectar el giro de los pedales, no para medir directamente la velocidad de desplazamiento de la bicicleta.
9. No funciona de manera independiente: requiere un controlador de bicicleta eléctrica compatible para interpretar la señal y gestionar la asistencia del motor.
10. Instalación: se recomienda verificar la compatibilidad eléctrica y mecánica antes de comprar o realizar modificaciones.
Una solución práctica para reparar, reemplazar o incorporar la función de asistencia al pedaleo PAS de 12 imanes en bicicletas eléctricas compatibles.
