Controlador de Carga Solar PWM 30A 12V/24V con Pantalla LCD y USB
Controlador de carga PWM de hasta 30A, diseñado para administrar la energía proveniente de paneles solares y controlar la carga de bancos de baterías compatibles.
Trabaja con sistemas de 12V y 24V con detección automática e incorpora pantalla LCD, salida controlada para cargas y 2 puertos USB de 5V.
También permite programar el funcionamiento de la salida de carga mediante sus diferentes modos y temporizador, siendo una solución práctica para pequeños sistemas solares, iluminación y proyectos de energía autónoma.
☀️ Características principales
- Tipo: controlador / regulador de carga solar PWM.
- Voltaje del sistema: 12V / 24V.
- Detección de voltaje: automática.
- Corriente máxima indicada: 30A.
- Tecnología de carga: PWM.
- Pantalla: LCD digital.
- Voltaje máximo de entrada solar: inferior a 50V.
- Puertos USB: 2 salidas.
- Salida USB: 5V / hasta 2A según especificación del equipo.
- Salida para carga DC: controlada y programable.
- Temporizador: permite programar el funcionamiento de la salida de carga.
- Temperatura de operación indicada: -35°C a 60°C.
- Peso aproximado: 150 g.
🔋 Sistemas de 12V y 24V
El controlador puede trabajar con bancos de baterías de 12V o 24V y realiza la detección automática del voltaje del sistema al conectarse correctamente a la batería.
La batería debe conectarse primero. Esto permite que el controlador detecte el voltaje del banco antes de conectar el panel solar.
⚡ Tecnología PWM
Este equipo utiliza tecnología PWM (modulación por ancho de pulso) para controlar el proceso de carga de la batería desde el panel solar.
Es importante tener en cuenta que se trata de un controlador PWM y no MPPT. Ambos tipos de controladores funcionan de manera diferente y no deben confundirse al dimensionar un sistema solar.

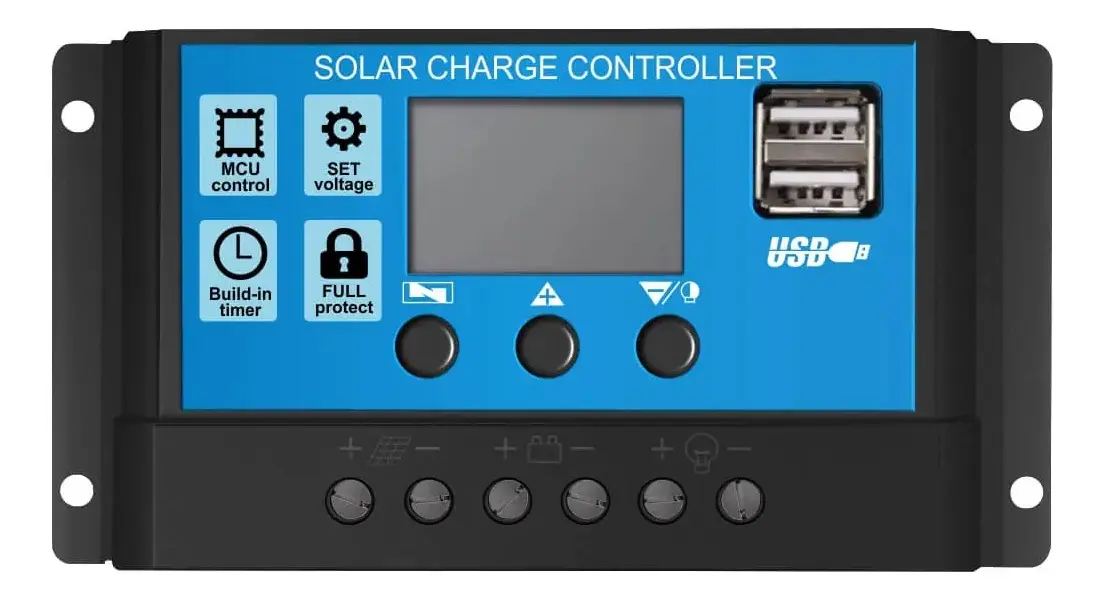

📱 Pantalla LCD
La pantalla permite visualizar información básica relacionada con el funcionamiento del sistema y acceder a los parámetros disponibles del controlador.
Desde sus botones también es posible configurar diferentes funciones relacionadas con la salida destinada a las cargas.
⏱️ Salida programable
El controlador incorpora una salida DC destinada a alimentar cargas compatibles directamente desde el sistema.
Esta salida puede configurarse mediante los modos disponibles en el controlador, permitiendo utilizar funciones de temporización y control de encendido.
Es especialmente útil para aplicaciones como iluminación solar y otras cargas DC que necesiten funcionar durante determinados periodos.
🔌 2 puertos USB
Dispone de 2 puertos USB de 5V que permiten alimentar o cargar dispositivos USB compatibles dentro de las capacidades del controlador.

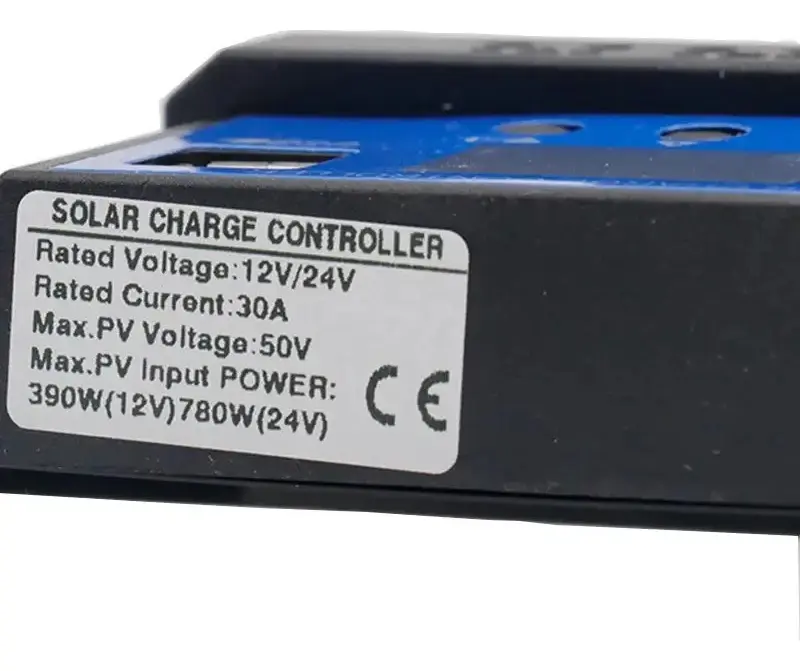

📊 Especificaciones técnicas
- Tipo: controlador de carga solar PWM.
- Voltaje nominal: 12V / 24V automático.
- Corriente máxima indicada: 30A.
- Entrada solar máxima: <50V.
- Puertos USB: 2.
- Salida USB: 5V / hasta 2A según especificación.
- Pantalla: LCD.

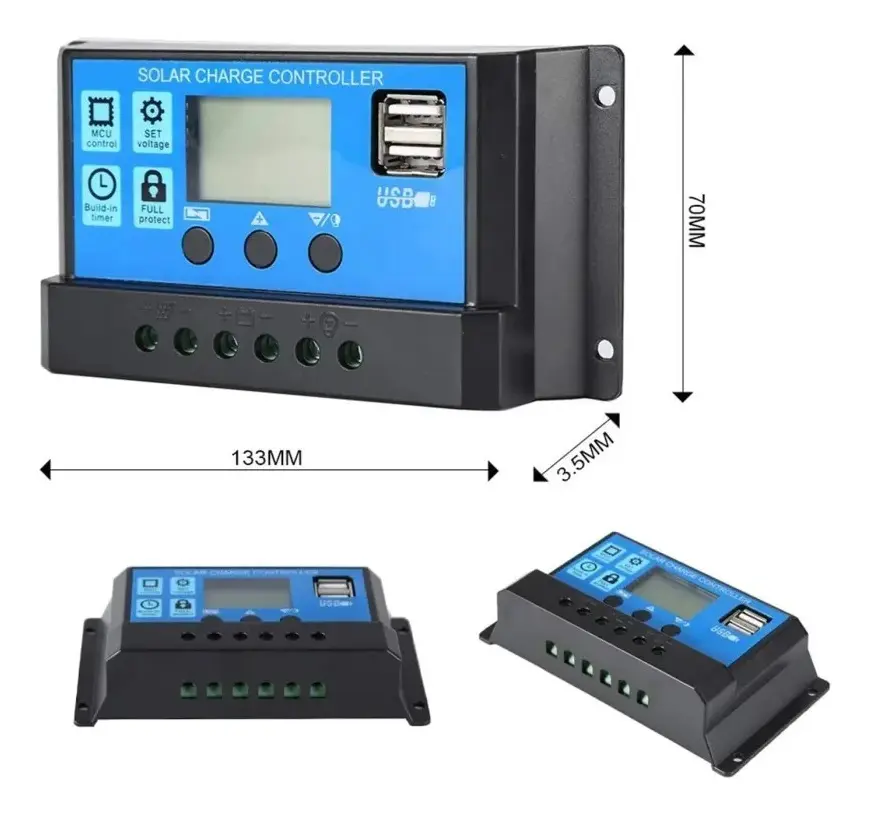

- Dimensiones aproximadas: 150 × 78 × 35 mm.
- Peso aproximado: 150 g.
- Temperatura de funcionamiento indicada: -35°C a 60°C.
🔋 Compatibilidad de baterías
De acuerdo con las especificaciones suministradas para este controlador, está destinado a sistemas con baterías de plomo-ácido compatibles, incluyendo AGM y GEL.
No se recomienda utilizarlo con baterías de litio, LiFePO4, níquel u otras químicas si el controlador no dispone específicamente de un perfil de carga compatible con ellas.
☀️ Aplicaciones
- ☀️ Pequeños sistemas de energía solar.
- 💡 Sistemas de iluminación solar.
- 🔋 Bancos de baterías AGM y GEL compatibles.
- 🏕️ Sistemas solares para camping.
- 🏠 Sistemas solares autónomos.
- 🔌 Alimentación de cargas DC compatibles.
- 🛠️ Proyectos eléctricos y DIY.

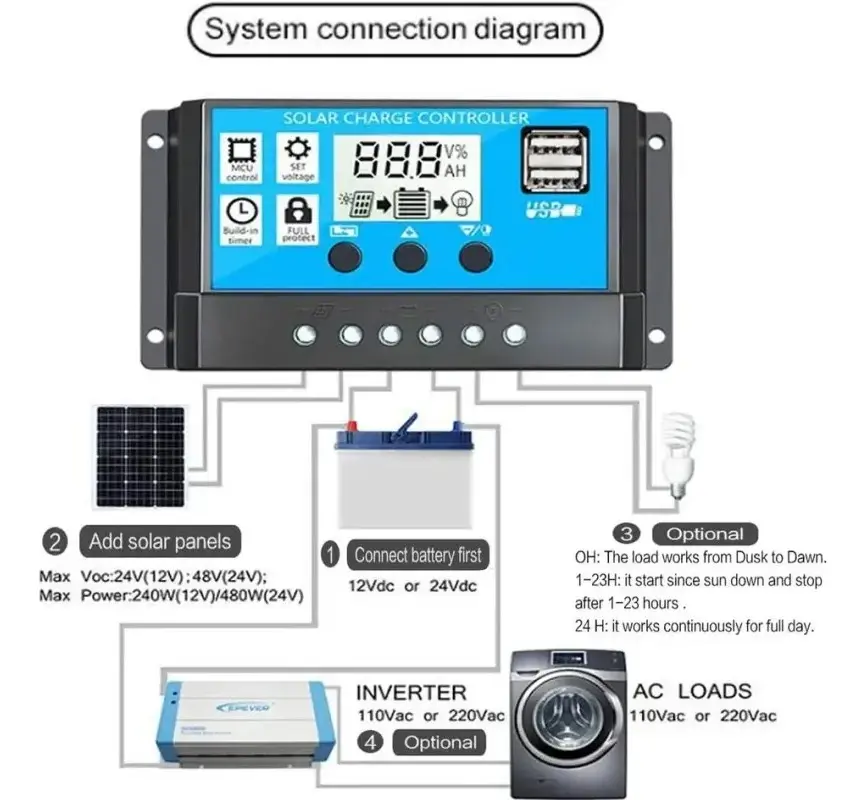

🔧 Orden correcto de conexión
Para reducir el riesgo de daños al controlador, respeta el siguiente orden de conexión:
- Primero: conecta la batería a los terminales positivo (+) y negativo (-) del controlador.
- Segundo: verifica que el controlador haya detectado correctamente el sistema de 12V o 24V.
- Tercero: conecta el panel solar respetando la polaridad (+) y (-).
- Cuarto: conecta la carga DC compatible a la salida correspondiente, si vas a utilizarla.
- Quinto: realiza la programación necesaria desde el controlador.
Para desconectar el sistema realiza el procedimiento en orden inverso.

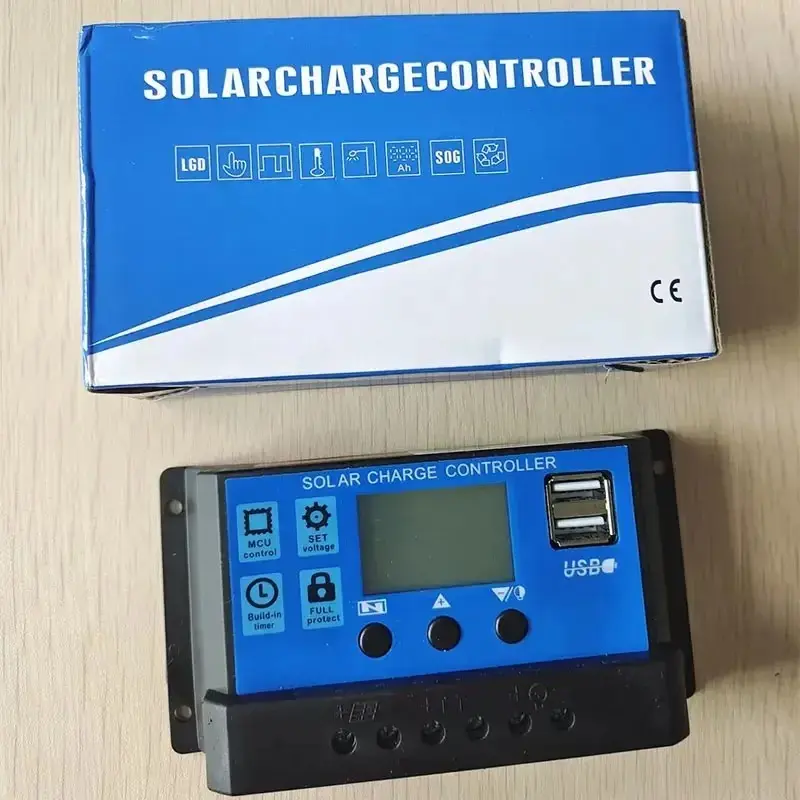

📦 Contenido del paquete
- 1 × Controlador de carga solar PWM 30A.
- 1 × Manual de usuario en inglés.
Panel solar, batería y cables no incluidos.
⚠️ IMPORTANTE ANTES DE INSTALAR
Conecta siempre la batería antes del panel solar. El controlador necesita detectar primero el voltaje del banco para establecer correctamente el sistema de 12V o 24V.
Verifica cuidadosamente la polaridad positiva (+) y negativa (-) antes de realizar cualquier conexión. Una conexión incorrecta puede ocasionar daños en el controlador o en los equipos conectados.
El voltaje del panel o arreglo solar conectado al controlador no debe superar el límite máximo de entrada especificado de 50V.
Utiliza cables de sección adecuada para la corriente del sistema y procura que los cables entre la batería y el controlador sean lo más cortos posible para reducir pérdidas y caídas de voltaje.
Este producto es un controlador PWM, no un controlador MPPT. Antes de comprar verifica que sus características sean adecuadas para el voltaje, corriente, paneles y tipo de batería de tu instalación.
