⚡ Fuente de Alimentación Hi-Link HLK-PM12 AC-DC 110V/220V a 12V 3W 250mA
🔌 ¡Convierte la corriente eléctrica doméstica en una alimentación estable de 12V DC para tus proyectos electrónicos!
El Hi-Link HLK-PM12 es un módulo compacto de alimentación AC-DC diseñado para convertir corriente alterna de la red eléctrica en una salida regulada de 12V DC.
Gracias a su amplio rango de entrada, permite trabajar con instalaciones eléctricas de 110V y 220V AC, proporcionando una salida de 12 voltios con una corriente nominal de hasta 250 mA y una potencia máxima continua de 3W.
Su diseño encapsulado, tamaño reducido y sistema de conversión electrónica lo convierten en una excelente alternativa para proyectos de domótica, automatización, dispositivos inteligentes, sistemas de control y circuitos electrónicos de bajo consumo.
Además, incorpora protecciones contra cortocircuitos y sobrecorriente de salida, ofreciendo una solución práctica para integrar alimentación eléctrica en proyectos electrónicos.
¡Una fuente compacta y eficiente para alimentar circuitos de 12V DC!
⭐ Características principales
- ⚡ Conversión AC-DC: transforma corriente alterna de la red eléctrica en corriente continua regulada.
- 🔌 Entrada universal: compatible con redes eléctricas de 110V y 220V AC.
- 🔋 Salida regulada de 12V DC: proporciona alimentación para circuitos electrónicos compatibles.
- 💡 Potencia de 3W: diseñada para dispositivos electrónicos de bajo consumo.
- 🔧 Corriente nominal de 250 mA: adecuada para cargas que no superen su capacidad de salida.
- 📦 Diseño ultracompacto: permite integrarlo en espacios reducidos y placas electrónicas.
- 🛡️ Protección contra cortocircuitos: incorpora un sistema de protección con recuperación automática después de eliminar la falla, según condiciones especificadas.
- ⚠️ Protección contra sobrecorriente: diseñada para proteger el módulo frente a determinadas condiciones de sobrecarga.
- 🔌 Entrada y salida aisladas: incorpora aislamiento eléctrico entre la red de alimentación y la salida de baja tensión.
- 🔋 Bajo consumo en vacío: el fabricante anuncia un consumo inferior a 0,1W cuando no tiene carga conectada.
- 🔩 Montaje en PCB: terminales diseñados para instalación en placas de circuito impreso.
- 🌡️ Amplio rango de temperatura: funcionamiento anunciado entre -25 °C y 60 °C.
- 🏠 Ideal para domótica: permite alimentar pequeños circuitos utilizados en dispositivos inteligentes y automatizaciones.
⚙️ Especificaciones técnicas
- Marca: Hi-Link.
- Fabricante: Shenzhen Hi-Link Electronic Co., Ltd.
- Modelo: HLK-PM12.
- Tipo de producto: Módulo de alimentación AC-DC.
- Tecnología: Fuente conmutada encapsulada.
- Voltaje nominal de entrada: 100–240V AC.
- Rango de entrada AC: 85–265V AC, según ficha técnica.
- Frecuencia de entrada: 50/60 Hz.
- Voltaje de salida: 12V DC.
- Corriente nominal de salida: 250 mA (0,25A).
- Potencia máxima nominal: 3W.
- Consumo en vacío: Inferior a 0,1W.
- Aislamiento entrada/salida: módulo con aislamiento eléctrico.
- Protección contra cortocircuitos de salida: Sí.
- Protección contra sobrecorriente de salida: Sí.
- Recuperación automática: Según condiciones de protección especificadas por el fabricante.
- Temperatura de funcionamiento: -25 °C a 60 °C.
- Temperatura de almacenamiento: -40 °C a 80 °C.
- Humedad relativa anunciada: 5 % a 95 %.
- Refrigeración: Convección natural.
- Dimensiones aproximadas: 34,8 × 20,5 × 15 mm.
- Peso aproximado: 20 g.
- Tipo de conexión: 4 terminales para montaje electrónico.
- Aplicación: Alimentación de circuitos electrónicos de 12V DC.
⚡ Conversión de 110V o 220V AC a 12V DC
El módulo HLK-PM12 permite convertir la corriente alterna utilizada en instalaciones eléctricas domésticas en una salida de corriente continua regulada de 12V.
Su entrada nominal es de 100 a 240V AC, con un rango de funcionamiento especificado de 85 a 265V AC.
Esto permite integrarlo en proyectos electrónicos destinados a funcionar con redes eléctricas de diferentes voltajes.
Ejemplo de funcionamiento:
- Entrada de 110V AC → Salida de 12V DC.
- Entrada de 120V AC → Salida de 12V DC.
- Entrada de 220V AC → Salida de 12V DC.
- Entrada de 240V AC → Salida de 12V DC.
Importante: el voltaje de salida es de 12V DC independientemente del voltaje de entrada, siempre que se respeten las condiciones de operación del módulo.
🔋 Salida regulada de 12V – 250 mA
El Hi-Link HLK-PM12 está diseñado para suministrar una salida nominal de 12V DC con una corriente de 250 mA.
Su potencia nominal de salida es de 3 vatios.
Esta capacidad permite alimentar dispositivos electrónicos de bajo consumo que trabajen con 12 voltios.
Ejemplos de aplicaciones:
- Pequeños circuitos electrónicos de 12V.
- Módulos de control de bajo consumo.
- Sensores electrónicos compatibles.
- Pequeños circuitos de automatización.
- Dispositivos de señalización de baja potencia.
- Circuitos auxiliares en proyectos de domótica.
Atención: este módulo entrega un máximo nominal de 250 mA. No es adecuado para alimentar equipos que necesiten 12V y corrientes superiores, como fuentes de 1A, 2A o 5A.
🏠 Ideal para proyectos de domótica y automatización
Su tamaño compacto y salida regulada permiten utilizarlo en proyectos electrónicos que necesitan obtener 12V DC desde una instalación eléctrica convencional.
Aplicaciones recomendadas:
- 🏠 Domótica: alimentación de pequeños dispositivos inteligentes y sistemas de control compatibles.
- 🔌 Automatización: circuitos electrónicos utilizados en sistemas de control.
- 💡 Iluminación de baja potencia: circuitos LED compatibles que no superen los 3W disponibles.
- 📡 Sistemas electrónicos: alimentación de sensores y pequeños módulos de comunicación que utilicen 12V.
- 🛠️ Proyectos DIY: fabricación de dispositivos electrónicos personalizados.
- 🏭 Instrumentación: pequeños circuitos de medición y control.
- 🔧 Reparaciones electrónicas: sustitución de fuentes compatibles con las mismas características eléctricas y físicas.
Nota: es necesario verificar el consumo total de cada circuito antes de conectar el módulo.
🛡️ Protección contra cortocircuitos y sobrecorriente
El HLK-PM12 incorpora funciones de protección de salida que permiten responder ante determinadas condiciones eléctricas anormales.
Protección contra cortocircuitos:
El fabricante indica que el módulo puede recuperar su funcionamiento después de eliminar un cortocircuito de salida, dentro de las condiciones especificadas.
Protección contra sobrecorriente:
El módulo incluye protección frente a condiciones de corriente superiores a los límites establecidos.
Estas características ayudan a proteger la fuente durante determinadas fallas eléctricas.
Importante: las protecciones internas no sustituyen los fusibles, las medidas de seguridad eléctrica ni los elementos de protección recomendados para el circuito de entrada.

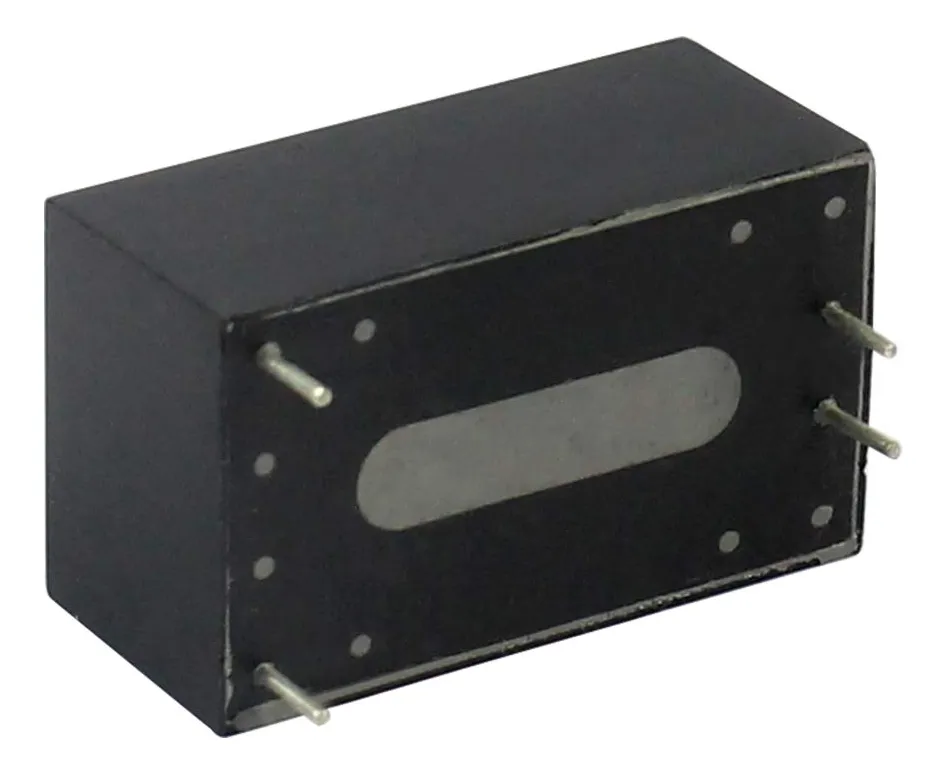

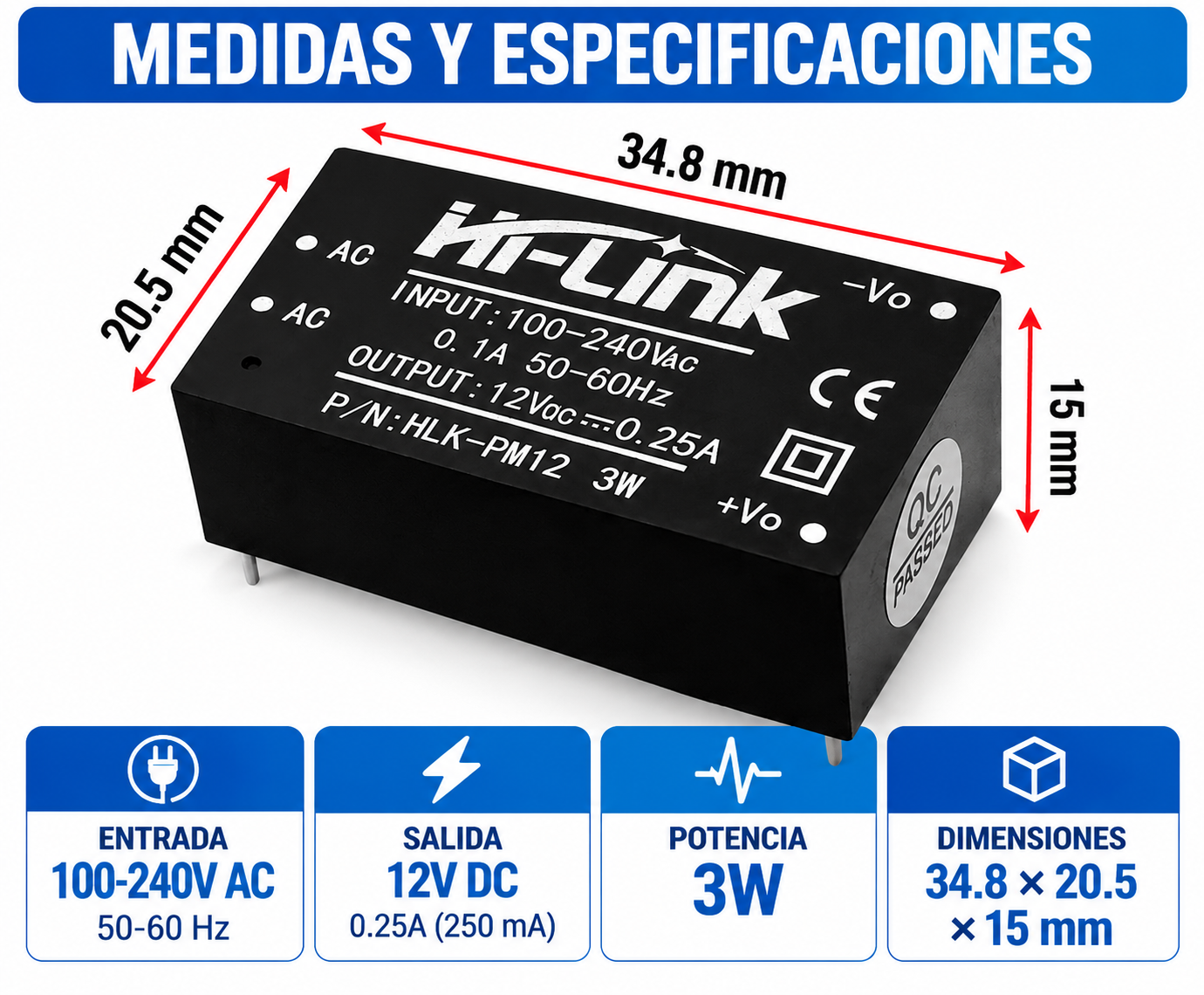

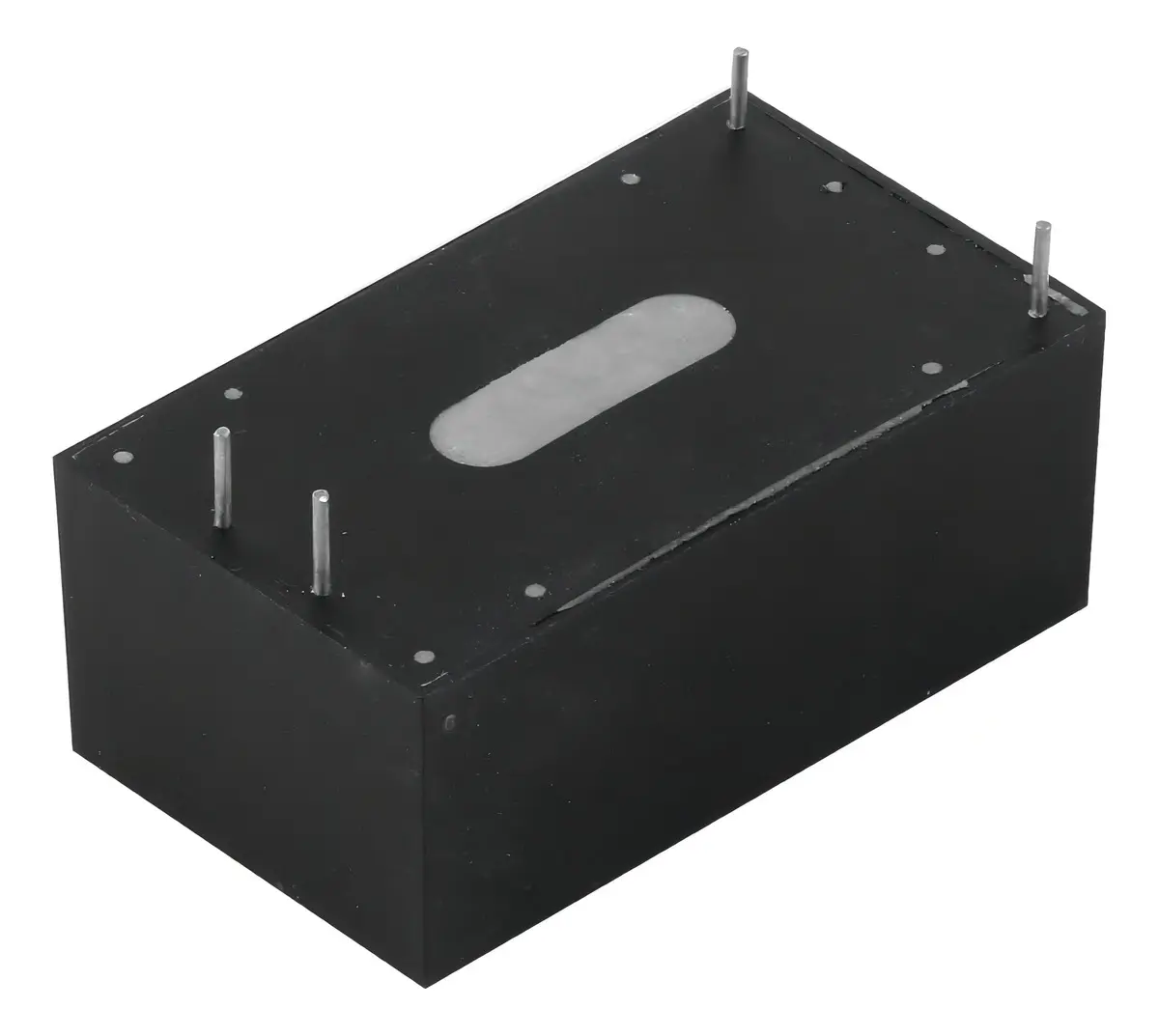

📦 Diseño compacto para montaje en PCB
El módulo utiliza una carcasa encapsulada de pequeñas dimensiones.
Su tamaño aproximado es de:
- Largo: 34,8 mm.
- Ancho: 20,5 mm.
- Alto: 15 mm.
Esto facilita su integración dentro de cajas electrónicas, equipos compactos y placas de circuito impreso.
Cuenta con cuatro terminales eléctricos distribuidos entre la entrada de alimentación y la salida de corriente continua.

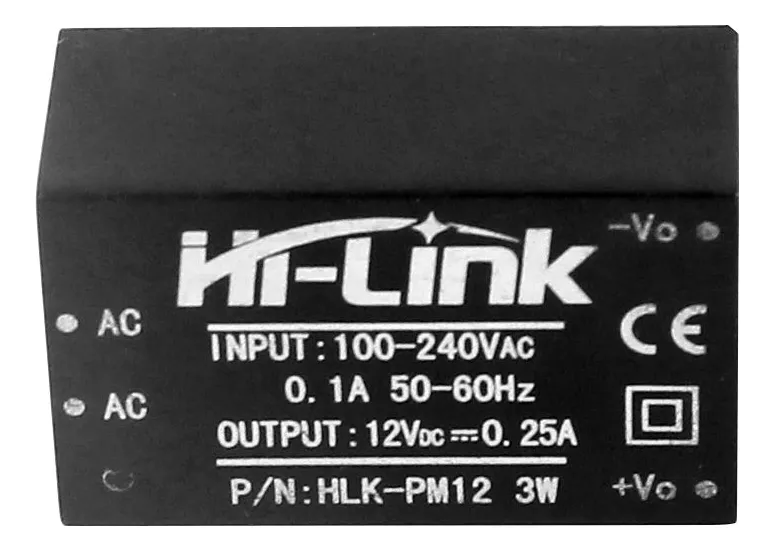

🔌 Identificación de conexiones
El módulo presenta cuatro terminales identificados por el fabricante.
- AC: primer terminal de entrada de corriente alterna.
- AC: segundo terminal de entrada de corriente alterna.
- -Vo: terminal negativo de salida DC.
- +Vo: terminal positivo de salida DC de 12V.
Importante: antes de realizar cualquier conexión, verifica la identificación y posición de los terminales impresos en el dispositivo y consulta el diagrama técnico del fabricante.
🌡️ Funcionamiento y eficiencia
El HLK-PM12 utiliza tecnología de conversión conmutada para suministrar energía de manera compacta.
Entre las características anunciadas por el fabricante se encuentran:
- Bajo consumo eléctrico sin carga.
- Funcionamiento mediante refrigeración natural.
- Protección de salida contra cortocircuitos.
- Protección frente a sobrecorriente.
- Diseño encapsulado.
- Salida de corriente continua regulada.
- Rango de temperatura de funcionamiento de -25 °C a 60 °C.
Se recomienda instalar el módulo en un espacio que permita una adecuada disipación térmica y respetar las condiciones eléctricas establecidas.
🛠️ Instalación e integración electrónica
Este módulo está diseñado para ser integrado en circuitos electrónicos mediante sus terminales de conexión.
Para una instalación segura se debe:
- Verificar que el modelo sea HLK-PM12.
- Confirmar que el circuito requiere una alimentación de 12V DC.
- Comprobar que la corriente total de consumo no supere los 250 mA nominales.
- Consultar el diagrama de conexiones del fabricante.
- Diseñar el circuito de entrada con las protecciones recomendadas.
- Respetar las distancias de aislamiento y seguridad eléctrica.
- Instalar el módulo dentro de una carcasa o equipo que impida el contacto accidental con conexiones de alta tensión.
- Realizar las verificaciones eléctricas correspondientes antes de utilizar el sistema.
Recomendación: debido a que trabaja directamente con corriente alterna de la red eléctrica, su instalación debe realizarla personal con conocimientos técnicos de electrónica y seguridad eléctrica.
📦 Contenido del paquete
- 1 módulo de alimentación Hi-Link HLK-PM12 AC-DC de 12V, 250 mA y 3W.
Nota: no incluye cables, conectores, placa PCB, carcasa externa ni accesorios adicionales.
⚠️ IMPORTANTE ANTES DE COMPRAR
- 🔴 ESTE PRODUCTO ES UN MÓDULO ELECTRÓNICO DE ALIMENTACIÓN, NO UN ADAPTADOR DE CORRIENTE LISTO PARA ENCHUFAR.
- 🔴 ENTRADA NOMINAL: 100–240V AC. Compatible con redes de 110V y 220V AC.
- 🔴 SALIDA: 12V DC. No entrega 5V ni 24V.
- 🔴 CORRIENTE NOMINAL MÁXIMA DE SALIDA: 250 mA (0,25A).
- 🔴 POTENCIA NOMINAL DE SALIDA: 3W.
- ⚠️ NO ES UNA FUENTE DE 12V 1A, 2A, 3A NI 5A.
- ⚡ TRABAJA CON VOLTAJE DE RED ELÉCTRICA. Una instalación incorrecta puede provocar descargas eléctricas, daños a los componentes o incendios.
- 🔌 REQUIERE INTEGRACIÓN ELECTRÓNICA. Está diseñado para montaje en circuitos y placas PCB compatibles.
- 🛡️ SE REQUIEREN PROTECCIONES EXTERNAS ADECUADAS. El fabricante recomienda protección en la entrada, incluyendo fusible y elementos contra sobretensiones según el diseño de aplicación.
- ❌ No incluye enchufe de pared ni cable de alimentación.
- ❌ No es un cargador de baterías.
- ❌ No incorpora conectividad WiFi, Bluetooth ni Zigbee.
- ❌ No está diseñado para alimentar motores, bombas u otros dispositivos que superen su capacidad nominal.
- 🔧 Verifica la posición de los terminales AC, +Vo y -Vo antes de realizar cualquier conexión.
- 🏠 Debe instalarse dentro de una estructura adecuada que evite el contacto accidental con partes energizadas.
- 💧 El encapsulado del módulo no significa que pueda utilizarse expuesto directamente al agua o sin protección eléctrica externa.
- La potencia de salida y la corriente máxima deben respetarse para evitar sobrecargas.
- La correcta instalación, las protecciones eléctricas y el aislamiento del sistema final son responsabilidad de quien realiza la integración.
💙 ¡Alimenta tus proyectos electrónicos con una solución compacta de conversión AC-DC!
El Hi-Link HLK-PM12 de 12V y 3W es una excelente opción para proyectos de domótica, automatización y circuitos electrónicos de bajo consumo que requieren una salida regulada de 12V DC.
