Módulo Reductor DC-DC Step Down 300W 8A Ajustable

⚡ Módulo Reductor DC-DC Step Down 300W 8A Ajustable – Regulador CC/CV

El módulo reductor de voltaje DC-DC Step Down de 300W y 8A es un convertidor electrónico diseñado para transformar una tensión de corriente continua (DC) en otra de menor valor, permitiendo alimentar dispositivos y circuitos que requieren un voltaje específico.

Cuenta con regulación de voltaje constante (CV) y limitación de corriente constante (CC), mediante potenciómetros ajustables, lo que permite utilizarlo en diferentes proyectos de electrónica, automatización, robótica, fuentes de alimentación y aplicaciones de energía.

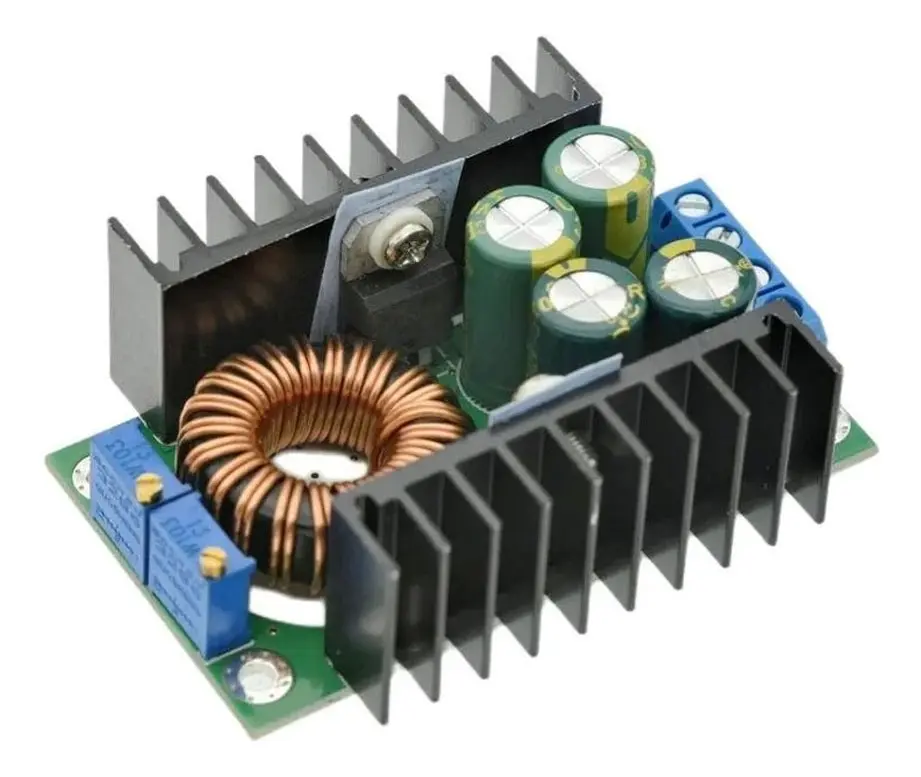

Su diseño incorpora una bobina toroidal de cobre, condensadores de filtrado y dos disipadores de aluminio que ayudan a controlar la temperatura durante el funcionamiento.

⭐ Características principales

• ⚡ Convertidor Step Down: reduce el voltaje de corriente continua.
• 🔋 Voltaje de entrada: 7V a 32V DC.
• 🔌 Voltaje de salida: 0,8V a 28V DC ajustable.
• ⚙️ Corriente máxima de salida: 8A, según el manual del proveedor.
• 🎛️ Limitación de corriente: ajustable entre 0,2A y 8A.
• 🚀 Potencia comercial anunciada: 300W.
• 🔄 Regulación CC/CV: control de voltaje y corriente.
• 📊 Eficiencia anunciada: hasta 95%.
• 🌡️ Refrigeración: doble disipador de aluminio.
• 💡 Indicadores LED: señalización de funcionamiento según el modo de operación.
• 🔧 Formato compacto: ideal para integrar en proyectos electrónicos.

📋 Especificaciones técnicas

• Producto: módulo reductor de voltaje DC-DC.
• Tipo de conversión: Step Down / Buck.
• Topología: convertidor no aislado.
• Modelo comercial: 300W 8A.
• Voltaje de entrada: 7V a 32V DC.
• Voltaje de salida: 0,8V a 28V DC, ajustable.
• Corriente máxima de salida: 8A.
• Rango de limitación de corriente: 0,2A a 8A.
• Potencia máxima anunciada: aproximadamente 300W.
• Eficiencia máxima anunciada: hasta 95%.
• Frecuencia de conmutación: 300 kHz.
• Consumo sin carga: aproximadamente 20 mA, según condiciones de prueba del proveedor.
• Regulación de carga anunciada: ±1%.
• Protección contra cortocircuito: anunciada por el proveedor.
• Protección contra polaridad inversa en la entrada: no incluida.
• Protección contra conexión inversa en la salida: no incluida.
• Refrigeración: dos disipadores de aluminio.
• Temperatura de trabajo anunciada: -40 °C a +85 °C, sujeta a las condiciones térmicas reales del módulo.

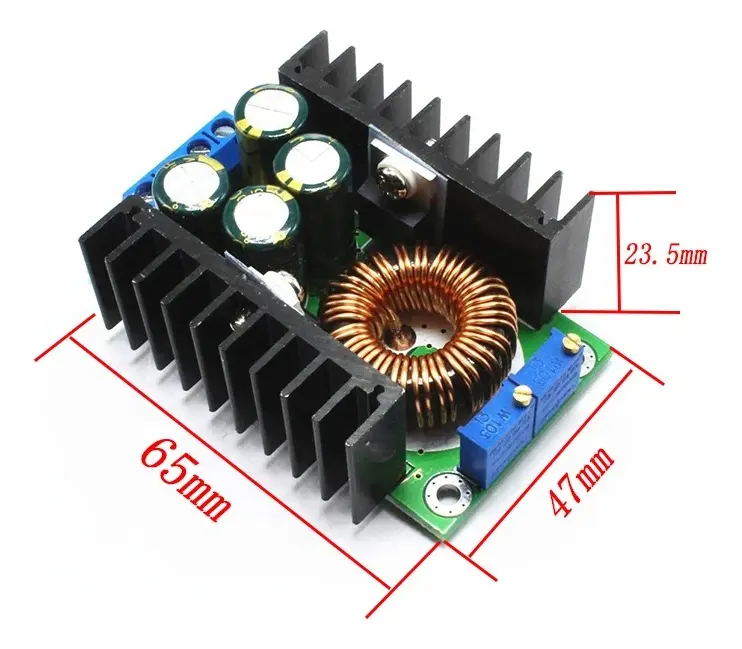

• Dimensiones aproximadas: 65 × 47 × 22 mm.
• Presentación: placa electrónica sin carcasa.

🔄 ¿Cómo funciona un convertidor Step Down?

Un convertidor Step Down o Buck recibe una tensión de corriente continua y la reduce a un nivel inferior mediante un circuito electrónico de conmutación.

Esto permite aprovechar una fuente de alimentación o batería de mayor voltaje para alimentar dispositivos que necesitan una tensión más baja.

Ejemplos de utilización:

• Reducir 24V DC a 12V DC.
• Reducir 12V DC a 5V DC.
• Reducir 24V DC a 9V DC.
• Reducir 12V DC a 3,3V DC.
• Reducir 30V DC a 24V DC.

Los ejemplos son orientativos. El voltaje de entrada debe ser suficientemente superior al voltaje de salida para permitir una regulación estable.

Importante: este módulo únicamente reduce voltaje. No puede aumentar la tensión de entrada.

🎛️ Regulación de voltaje y corriente CC/CV

El módulo permite ajustar dos parámetros principales:

• CV – Voltaje constante: permite establecer el voltaje de salida requerido por el dispositivo.
• CC – Corriente constante: permite configurar un límite de corriente dentro del rango admitido por el módulo.

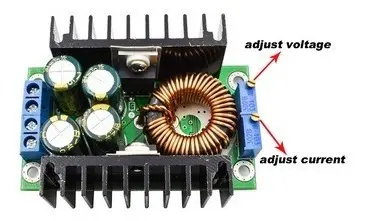

Los ajustes se realizan mediante potenciómetros incorporados en la placa.

Antes de conectar cualquier equipo, es recomendable verificar el voltaje de salida utilizando un multímetro.

🚀 Potencia y capacidad de trabajo

El producto se comercializa como un módulo de 300W. Esta cifra corresponde a la denominación comercial anunciada por el proveedor y no debe interpretarse como una potencia continua garantizada.

El manual especifica una corriente máxima de salida de 8A y un voltaje de salida ajustable hasta 28V. Por lo tanto, la potencia real disponible depende de la combinación de voltaje y corriente, así como de la fuente de alimentación y la refrigeración.

Fórmula: Potencia (W) = Voltaje (V) × Corriente (A).

Por ejemplo:

• 5V × 3A = 15W.
• 12V × 5A = 60W.
• 24V × 8A = 192W, como cálculo eléctrico teórico.

Estos cálculos no garantizan que el módulo pueda mantener dichas cargas continuamente. Para trabajar con corrientes elevadas se requiere comprobar la temperatura, la capacidad de la fuente y las condiciones de ventilación.

🌡️ Sistema de refrigeración

El módulo cuenta con dos disipadores de aluminio que permiten evacuar parte del calor generado durante la conversión de energía.

El manual recomienda incorporar refrigeración adicional cuando la temperatura de los componentes de potencia supera aproximadamente los 65 °C.

Para aplicaciones de alta corriente o funcionamiento prolongado se recomienda instalar el módulo en un lugar ventilado y utilizar un ventilador cuando sea necesario.

🛠️ Aplicaciones recomendadas

• 🔌 Fuentes de alimentación: regulación de voltaje DC para proyectos electrónicos.
• 🤖 Robótica: alimentación de microcontroladores, sensores y módulos compatibles.
• 🏠 Automatización: adaptación de voltajes en sistemas electrónicos.
• 🔋 Sistemas con baterías: reducción de tensión para alimentar cargas compatibles.
• 💡 Iluminación LED: alimentación de sistemas LED compatibles con regulación de voltaje o corriente.
• 🧪 Laboratorios: pruebas y prototipos con fuentes DC ajustables.
• 📡 Telecomunicaciones: alimentación de dispositivos que requieren voltajes inferiores a los de la fuente disponible.
• ⚙️ Proyectos DIY: desarrollo de circuitos electrónicos y sistemas de control.

🔧 Recomendaciones de instalación

• Utilizar una fuente de alimentación DC entre 7V y 32V.
• Comprobar que la fuente pueda suministrar la corriente necesaria.
• Identificar correctamente los terminales de entrada y salida.
• Respetar la polaridad positiva y negativa.
• Ajustar el voltaje antes de conectar el dispositivo que se desea alimentar.
• Configurar el límite de corriente según los requisitos de la carga.
• Utilizar cables adecuados para la corriente de trabajo.
• Evitar cortocircuitos y contactos accidentales con superficies conductoras.
• Incorporar ventilación adicional cuando la temperatura lo requiera.
• Emplear fusibles y protecciones externas apropiadas.

📦 Contenido del paquete

• ✅ 1 módulo reductor DC-DC Step Down 300W 8A ajustable.
• ✅ Dos disipadores de aluminio instalados.

No incluye: fuente de alimentación, ventilador externo, cables de conexión, multímetro ni carcasa.

⚠️ IMPORTANTE ANTES DE COMPRAR

• NO ES STEP UP: este módulo reduce voltaje; no funciona como elevador.
• ENTRADA: 7V a 32V DC, según el manual del proveedor.
• SALIDA: 0,8V a 28V DC ajustable, siempre por debajo del voltaje de entrada.
• CORRIENTE: el manual indica hasta 8A. No se garantizan 8A continuos en cualquier condición.
• POTENCIA: los 300W son la denominación comercial del producto, no una garantía de potencia continua.
• POLARIDAD: no cuenta con protección anunciada contra inversión de polaridad.
• REFRIGERACIÓN: utilizar ventilación adicional cuando la carga o la temperatura lo requieran.
• CORTOCIRCUITOS: aunque el proveedor anuncia protección, se recomienda utilizar protecciones externas y evitar cortocircuitar la salida.
• BATERÍAS: el módulo dispone de regulación CC/CV, pero no sustituye un cargador especializado ni un sistema BMS. Verificar los requisitos de carga antes de utilizarlo con baterías.
• INSTALACIÓN: producto electrónico recomendado para usuarios con conocimientos de electricidad y electrónica.

⚡ ¡Reduce y regula el voltaje de tus proyectos electrónicos con este módulo DC-DC Step Down de 300W y 8A!
