🔋 BMS DALY 8S 24V 60A LiFePO4 – Sistema de Protección de Baterías con Balanceo y Sensor NTC
🔋⚡ ¡Protege tus baterías LiFePO4 y mejora la seguridad de tus proyectos de almacenamiento de energía con la BMS DALY 8S de 60 amperios!
La BMS DALY 8S 24V 60A es un sistema electrónico de gestión y protección de baterías, diseñado específicamente para bancos de 8 celdas LiFePO4 conectadas en serie, con un voltaje nominal total de 25,6V.
Su función principal es supervisar las condiciones eléctricas del banco de baterías y proporcionar protección frente a situaciones como sobrecarga, descarga excesiva, sobrecorriente, cortocircuitos y condiciones anormales de temperatura.
Esta referencia incorpora supervisión térmica mediante sensor NTC y se comercializa con función de balanceo de celdas, destinada a ayudar a reducir las diferencias de voltaje dentro del conjunto.
Es una alternativa para proyectos de almacenamiento de energía solar, baterías LiFePO4 de 24V, sistemas de respaldo UPS, equipos eléctricos y soluciones de energía autónoma, siempre que se respeten sus especificaciones técnicas.
⭐ Características principales
- 🔋 Marca DALY: fabricante especializado en sistemas electrónicos de gestión de baterías.
- ⚡ Diseñada para baterías LiFePO4: compatible con bancos de ocho celdas de fosfato de hierro y litio conectadas en serie.
- 🔌 Corriente nominal de descarga de 60A: diseñada para aplicaciones eléctricas compatibles con su capacidad de funcionamiento.
- 🛡️ Protección contra sobrecarga: supervisa el voltaje de las celdas durante el proceso de carga.
- 🔻 Protección contra descarga excesiva: ayuda a evitar que las celdas se descarguen por debajo de los límites establecidos.
- ⚠️ Protección contra sobrecorriente: permite actuar cuando la corriente supera determinados umbrales de protección.
- 🔌 Protección contra cortocircuitos: incorpora mecanismos electrónicos de desconexión ante determinadas condiciones de falla.
- 🌡️ Supervisión de temperatura NTC: permite controlar las condiciones térmicas del banco de baterías.
- ⚖️ Función de balanceo: ayuda a reducir diferencias de voltaje entre las celdas durante las condiciones previstas de funcionamiento.

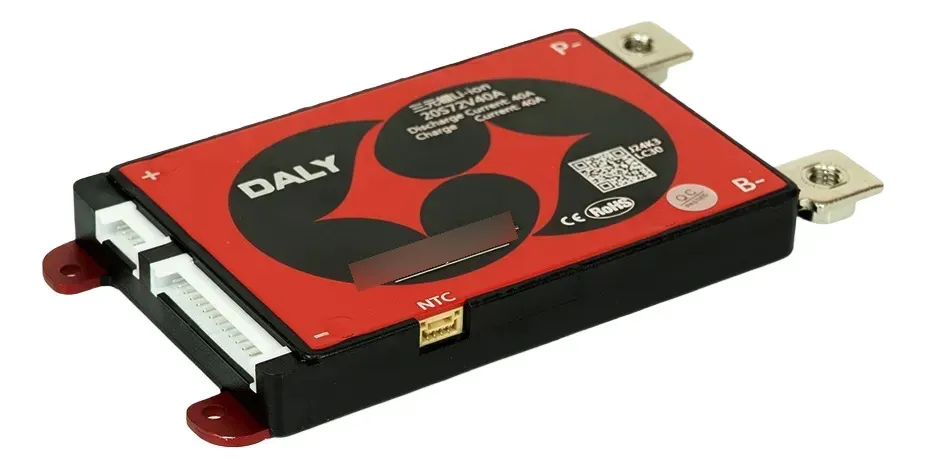

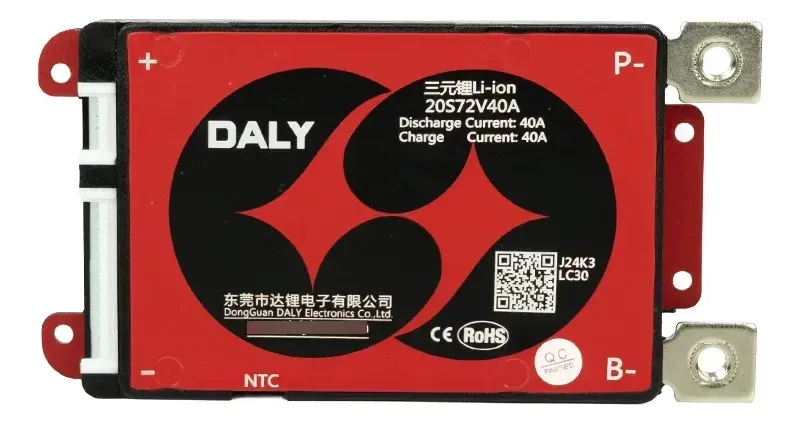

- 🔧 Conexiones identificadas: terminales B- y P- para su integración en el banco de baterías.
- ☀️ Aplicaciones solares: adecuada para proyectos de almacenamiento con baterías LiFePO4 y sistemas de carga compatibles.
- 🏠 Sistemas de respaldo: útil en aplicaciones UPS y bancos de energía de corriente continua compatibles.
- 🛠️ Diseño para integración: permite incorporarla en proyectos de construcción y mantenimiento de paquetes de baterías.
📋 Especificaciones técnicas
- Producto: Sistema de Gestión de Baterías BMS.
- Marca: DALY.
- Tipo: Hardware BMS.
- Química compatible: LiFePO4 / LFP.
- Configuración: 8S.
- Cantidad de celdas: 8 conectadas en serie.
- Voltaje nominal por celda: 3,2V.
- Voltaje nominal del banco: 25,6V.
- Denominación comercial: 24V.
- Voltaje de carga completa de referencia: 29,2V (3,65V por celda).
- Corriente nominal de descarga: 60A.
- Protección contra sobretensión: Sí.
- Protección contra descarga excesiva: Sí.
- Protección contra sobrecorriente: Sí.
- Protección contra cortocircuitos: Sí.
- Supervisión de temperatura: Mediante NTC.
- Balanceo de celdas: Función anunciada para la referencia.
- Modalidad de balanceo: Sujeta a las especificaciones exactas del modelo.
- Terminal B-: Negativo general de la batería.
- Terminal P-: Negativo de salida del sistema de protección.
- Conexión de monitoreo: Arnés para medición de voltajes de las celdas.
- Conectividad Bluetooth: No anunciada para esta versión Hardware BMS.
- Aplicación: Protección y gestión de bancos LiFePO4 de ocho celdas.
🔋 ¿Qué significa BMS 8S 24V 60A?
La identificación de este producto permite conocer sus características eléctricas principales.
- 🔹 8S: indica que está diseñada para ocho celdas conectadas en serie.
- 🔹 24V: denominación comercial del sistema de baterías.
- 🔹 25,6V: voltaje nominal real del banco LiFePO4.
- 🔹 60A: corriente nominal de descarga indicada para la BMS.
- 🔹 LiFePO4: química de las baterías compatibles.
Ejemplo: al conectar ocho celdas LiFePO4 de 3,2V y 100Ah en serie, se obtiene un banco de 25,6V nominales y 100Ah de capacidad.
La BMS gestiona las protecciones del conjunto, pero no aumenta la capacidad de almacenamiento ni convierte el voltaje de la batería.
🛡️ Sistema de protección electrónica
La BMS DALY incorpora diferentes funciones diseñadas para ayudar a mantener las baterías dentro de sus condiciones eléctricas permitidas.
🔺 Protección contra sobrecarga:
Supervisa la tensión de las celdas y permite interrumpir la carga cuando se alcanzan los límites de protección establecidos.
🔻 Protección contra descarga excesiva:
Ayuda a impedir que las celdas continúen descargándose por debajo de sus límites de seguridad.
⚡ Protección contra sobrecorriente:
Permite actuar cuando se presentan consumos de corriente superiores a los umbrales establecidos.
🔌 Protección contra cortocircuitos:
Incorpora mecanismos electrónicos de protección para responder ante determinadas condiciones de cortocircuito.
🌡️ Protección térmica:
Mediante la supervisión de temperatura NTC, ayuda a detectar condiciones térmicas anormales durante el funcionamiento del banco de baterías.
Importante: estas funciones no reemplazan los fusibles, protecciones eléctricas externas ni los procedimientos adecuados de instalación.
⚖️ Función de balanceo de celdas
En los bancos de baterías conectadas en serie pueden presentarse pequeñas diferencias de voltaje entre las celdas.
La función de balanceo busca ayudar a reducir estas diferencias cuando se cumplen las condiciones de activación previstas por el fabricante.
Un banco con celdas correctamente seleccionadas y gestionadas puede ofrecer un funcionamiento más uniforme.
Nota: la modalidad y corriente exactas de balanceo dependen de la referencia del fabricante. No se debe confundir esta función con un balanceador activo externo de alta corriente.
El balanceo tampoco reemplaza el uso de celdas en buen estado ni corrige baterías dañadas o con diferencias excesivas de capacidad.
🌡️ Supervisión de temperatura mediante NTC
La BMS contempla un sistema de supervisión térmica mediante sensor NTC, diseñado para controlar las condiciones de temperatura del banco de baterías.
La supervisión térmica es especialmente importante durante los procesos de carga y descarga de las baterías LiFePO4.
El sensor debe ubicarse correctamente siguiendo las recomendaciones del fabricante para obtener mediciones representativas.
Precaución: las celdas LiFePO4 no deben cargarse fuera del rango de temperatura permitido por su fabricante. Es indispensable utilizar un sistema de carga con las protecciones apropiadas.
☀️ Aplicaciones en sistemas de energía solar
Esta BMS puede formar parte de bancos de almacenamiento de energía utilizados en sistemas solares de 24V nominales.
Entre sus posibles aplicaciones se encuentran:
- ✅ Sistemas solares aislados.
- ✅ Bancos de baterías LiFePO4 de 25,6V nominales.
- ✅ Almacenamiento de energía doméstico.
- ✅ Proyectos con controladores solares MPPT compatibles.
- ✅ Sistemas de respaldo eléctrico.
- ✅ Instalaciones de energía autónoma.
- ✅ Proyectos de iluminación alimentados con baterías.
- ✅ Sistemas de corriente continua con baterías LiFePO4.
Importante: la BMS no reemplaza un controlador de carga solar. Es necesario utilizar un cargador o controlador configurado para una batería LiFePO4 de ocho celdas.
🔌 Sistemas UPS y respaldo eléctrico
También puede integrarse en proyectos de respaldo eléctrico que utilicen bancos de baterías LiFePO4 de 24V nominales.
Es una alternativa para sistemas de alimentación de equipos electrónicos, comunicaciones y aplicaciones de corriente continua compatibles.
La autonomía disponible dependerá de la capacidad de las celdas, el consumo eléctrico, la eficiencia de los dispositivos conectados y las condiciones de funcionamiento.
⚠️ Antes de reemplazar baterías de plomo-ácido por LiFePO4, debe verificarse la compatibilidad del UPS, inversor o cargador con los voltajes y características de esta química.
🏠 Aplicaciones recomendadas
- ☀️ Bancos de almacenamiento solar.
- 🔋 Construcción de baterías LiFePO4 8S.
- ⚡ Sistemas UPS compatibles.
- 🏠 Almacenamiento doméstico de energía.
- 🚐 Proyectos eléctricos para vehículos recreativos.
- 🚤 Sistemas de alimentación para aplicaciones móviles compatibles.
- 📡 Equipos de comunicaciones con respaldo eléctrico.
- 🔧 Reparación y reconstrucción de bancos de baterías.
- 💻 Proyectos electrónicos de corriente continua.
- 🛠️ Aplicaciones educativas y experimentales.
🔧 Instalación y recomendaciones de conexión
La instalación de este dispositivo requiere conocimientos en sistemas de baterías de litio y conexiones de corriente continua.
- Verifica que el banco esté compuesto exactamente por ocho celdas LiFePO4 conectadas en serie.
- Comprueba el voltaje individual y la polaridad de cada celda mediante un multímetro.
- Identifica correctamente las conexiones B-, P- y el arnés de monitoreo.
- Consulta el diagrama correspondiente a la referencia exacta suministrada.
- Verifica el orden y los voltajes de todos los cables de medición antes de conectarlos a la BMS.
- Instala correctamente el sensor NTC, si forma parte de la presentación suministrada.
- Utiliza conductores, terminales y fusibles apropiados para la corriente de trabajo.
- Comprueba que el cargador sea compatible con baterías LiFePO4 de ocho celdas.
- Realiza las primeras pruebas de carga y descarga bajo supervisión.
Advertencia: nunca conectes el arnés de medición sin verificar previamente el orden de sus cables. Una conexión incorrecta puede producir daños permanentes en la BMS y en las celdas.

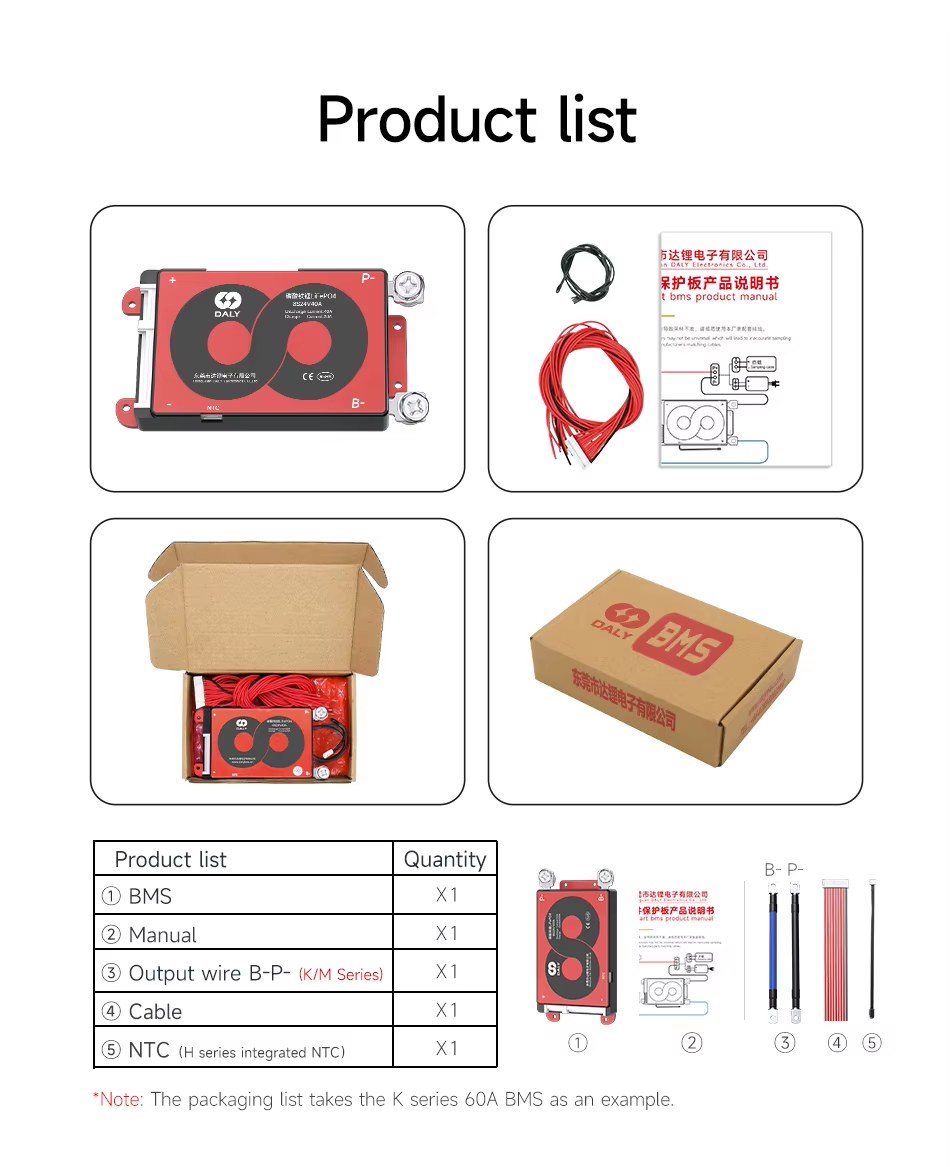

📦 Contenido del paquete
- ✅ 1 BMS DALY 8S 24V 60A para baterías LiFePO4.
Accesorios: los cables de balanceo, conectores y sensor NTC deben verificarse de acuerdo con la presentación física suministrada.
No incluye: celdas LiFePO4, batería ensamblada, cargador, controlador solar, inversor ni otros componentes eléctricos adicionales.
⚠️ IMPORTANTE ANTES DE COMPRAR
- ⚠️ ESTA BMS ES EXCLUSIVAMENTE PARA BATERÍAS LiFePO4 DE 8 CELDAS EN SERIE (8S).
- ⚠️ NO ES COMPATIBLE CON BATERÍAS Li-ion CONVENCIONALES DE 3,6V O 3,7V NOMINALES POR CELDA.
- ⚠️ No es compatible con bancos de 3S, 4S, 7S, 12S, 16S u otras configuraciones diferentes de 8S.
- ⚠️ El voltaje nominal del conjunto es de 25,6V, aunque comercialmente se denomine sistema de 24V.
- ⚠️ La corriente nominal de descarga indicada es de 60A. El banco completo también debe tener celdas, conexiones y conductores adecuados para la corriente requerida.
- ⚠️ La corriente máxima de carga y los umbrales de protección deben comprobarse según la referencia exacta del fabricante.
- ⚠️ No es un cargador de baterías ni un controlador solar.
- ⚠️ No reemplaza los sistemas externos de protección eléctrica.
- ⚠️ No es un convertidor de voltaje ni aumenta la capacidad de almacenamiento de las baterías.
- ⚠️ La función de balanceo no reemplaza la selección adecuada de celdas ni corrige baterías defectuosas.
- ⚠️ Esta referencia se comercializa como Hardware BMS. No se anuncia con Bluetooth, aplicación móvil ni pantalla digital.
- ⚠️ No deben asumirse las funciones de otras versiones DALY Smart BMS como características de este producto.
- ⚠️ Los parámetros específicos de corte y recuperación pueden variar según el modelo.
- ⚠️ Es indispensable verificar todas las conexiones antes de energizar el sistema.
- ⚠️ La inversión de polaridad o una conexión incorrecta del arnés puede ocasionar daños permanentes.
- ⚠️ Utilizar cables, conectores, terminales y fusibles adecuados para la corriente de trabajo.
- ⚠️ No instalar en lugares expuestos directamente al agua o humedad excesiva sin protección apropiada.
- ⚠️ Se recomienda instalación por personal con conocimientos en baterías de litio y sistemas de corriente continua.
- ⚠️ Verifica la compatibilidad con tu banco de baterías antes de realizar la compra.
🔋⚡ ¡Protege tus proyectos de almacenamiento de energía con la BMS DALY 8S 24V 60A!
Una solución para la gestión y protección electrónica de bancos LiFePO4 utilizados en proyectos solares, respaldo eléctrico y sistemas de energía autónoma.
Disponible en La Tienda de Moncho. 🛒🔧
