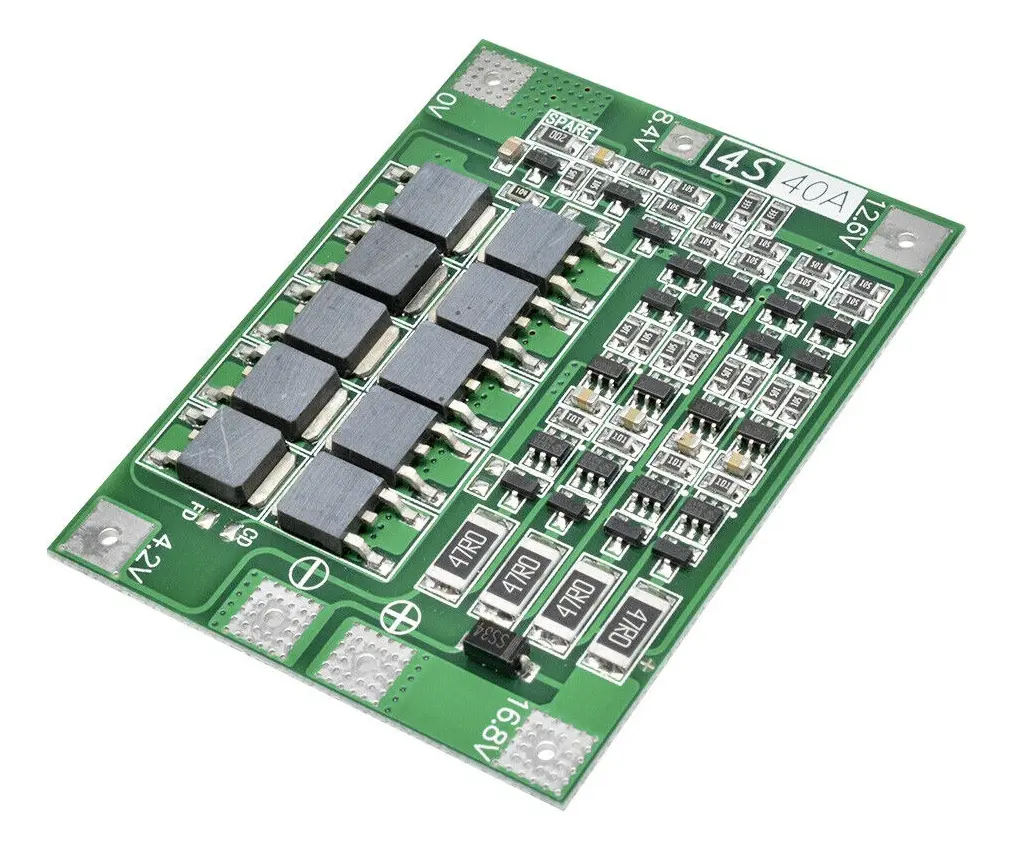

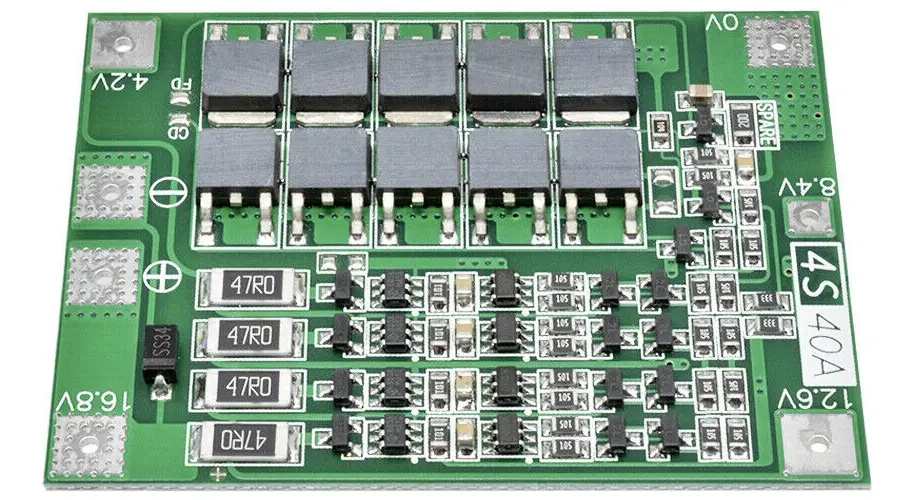

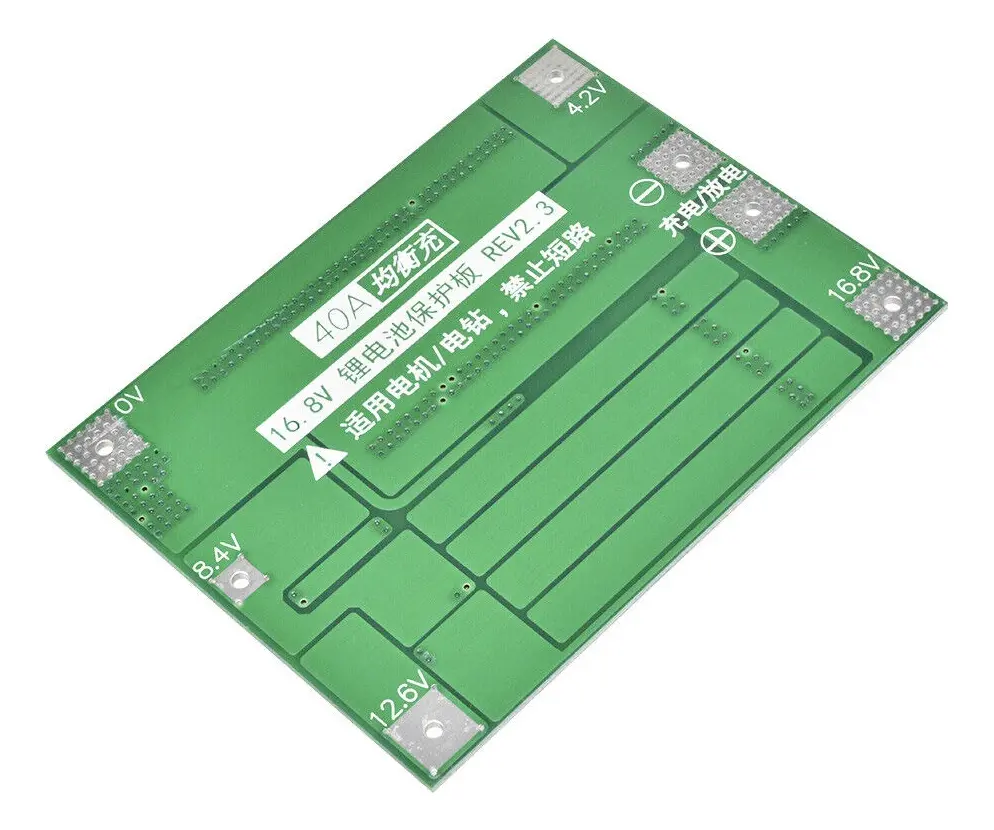

BMS 4S 14.8V 40A para Baterías de Litio Li-ion
El BMS 4S 40A es una placa electrónica de protección diseñada para administrar paquetes de baterías de iones de litio (Li-ion) conectadas en una configuración de 4 grupos de celdas en serie (4S).
Compatible con celdas de litio de 3,7V nominales, como las baterías 18650, 26650 y LiPo con parámetros eléctricos equivalentes.
Este módulo ayuda a proteger el paquete de baterías frente a condiciones eléctricas anormales durante los procesos de carga y descarga. Su diseño compacto permite utilizarlo en fabricación y reparación de baterías, herramientas eléctricas y proyectos electrónicos personalizados.
🔋 Características principales
- Tipo: BMS de protección para baterías Li-ion.
- Configuración: 4S (4 grupos en serie).
- Voltaje nominal: 14,8V.
- Voltaje máximo de carga: 16,8V.
- Corriente máxima de descarga declarada: 40A.
- Corriente máxima de carga declarada: 20A.
- Compatibilidad: celdas 18650, 26650 y LiPo de 3,7V nominales.
- Diseño: placa electrónica compacta.
- Aplicación: protección de paquetes de baterías de litio 4S.
🛡️ Sistema de protección
El módulo está diseñado para supervisar las condiciones eléctricas de la batería y proporcionar funciones de protección.
- Protección contra sobrecarga.
- Protección contra sobredescarga.
- Protección contra sobrecorriente.
- Protección contra cortocircuitos.
⚡ Especificaciones técnicas
- Número de series: 4S.
- Voltaje nominal del paquete: 14,8V.
- Voltaje máximo del paquete: 16,8V.
- Voltaje máximo por celda: 4,2V.
- Corriente máxima de descarga: 40A, según fabricante.
- Corriente máxima de carga: 20A, según fabricante.
- Dimensiones versión mejorada: 44 × 55 × 4 mm.
- Dimensiones versión con balanceo: 45 × 60 × 4 mm.
Nota: las dimensiones y la función de balanceo dependen de la versión específica del módulo.
🔌 Funcionamiento del BMS
El BMS controla las condiciones de carga y descarga del paquete de baterías y puede interrumpir el circuito cuando detecta una condición de protección.

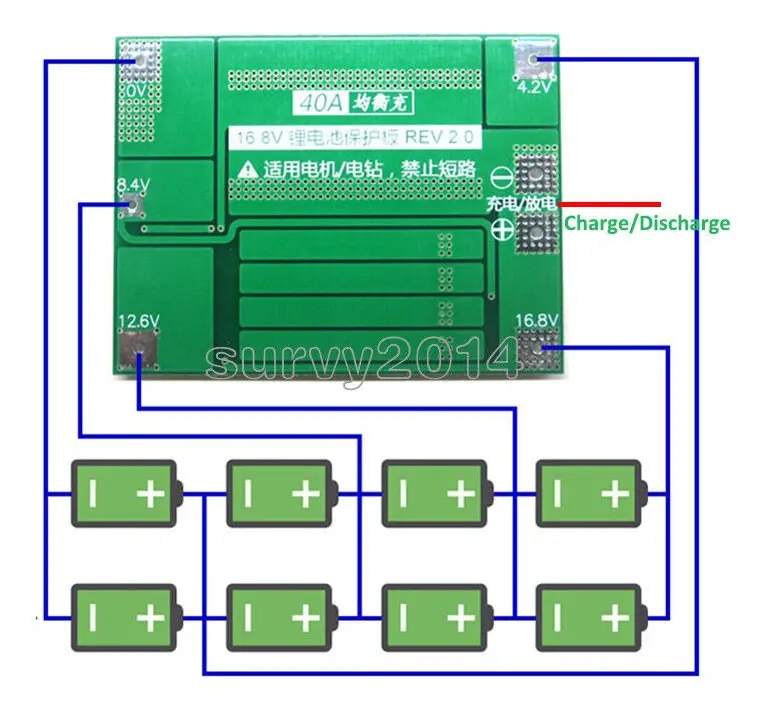

Para su funcionamiento es necesario conectar correctamente los puntos de medición de cada grupo de celdas, respetando el orden indicado en el diagrama del fabricante.
🔧 Aplicaciones
- 🔋 Fabricación de baterías Li-ion 4S.
- 🛠️ Reparación de paquetes de baterías 18650.
- 🔩 Herramientas eléctricas compatibles.
- 💡 Sistemas de iluminación recargables.
- ⚡ Proyectos electrónicos de alimentación portátil.
- 🔌 Equipos alimentados mediante baterías de 14,8V nominales.
- 🔧 Proyectos personalizados con baterías de litio.
📦 Contenido del paquete
- 1 × Placa BMS 4S 40A para baterías Li-ion.
⚠️ IMPORTANTE ANTES DE COMPRAR
Este BMS es para baterías Li-ion de 3,7V nominales por celda, conectadas en configuración 4S.
No es adecuado para baterías LiFePO4, salvo que exista una referencia específicamente configurada para esa química.
Utiliza un cargador compatible con baterías Li-ion 4S de 16,8V. No superes el voltaje máximo de carga permitido por las celdas.
La corriente de 40A corresponde al límite máximo declarado por el fabricante. Si la ventilación es insuficiente o la temperatura aumenta, debe reducirse la corriente de funcionamiento.
Para herramientas eléctricas y motores, verifica que la corriente de arranque no supere la capacidad del BMS y que las celdas tengan una capacidad de descarga adecuada.
🔧 Recomendaciones de instalación
Antes de instalar, comprueba el voltaje y la polaridad de cada grupo de celdas utilizando un multímetro.
Respeta estrictamente el diagrama de conexión del BMS. Una conexión incorrecta puede ocasionar daños en el módulo o en el paquete de baterías.
Se recomienda instalación por personal con conocimientos en sistemas de baterías de litio.
