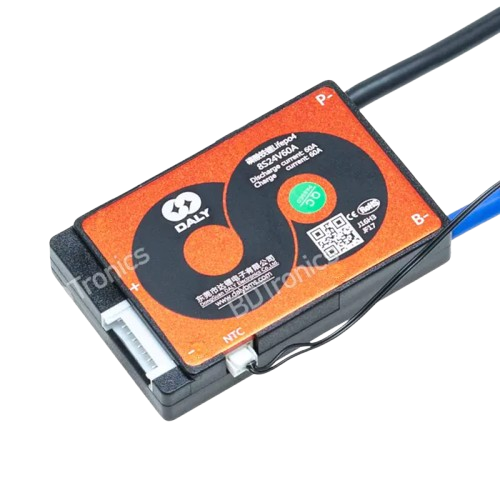

🔋 BMS DALY 8S 24V 60A para Baterías LiFePO4 – Sistema de Protección con Balanceo y Sensor NTC
🔋⚡ ¡Protege tu batería LiFePO4 y mejora la seguridad de tus proyectos de almacenamiento de energía con la BMS DALY 8S de 60 amperios!
La BMS DALY 8S 24V 60A es un sistema electrónico de gestión y protección de baterías, diseñado específicamente para paquetes de 8 celdas LiFePO4 conectadas en serie, con un voltaje nominal total de 25,6V.
Su función principal es supervisar las condiciones eléctricas del banco de baterías y proporcionar protección frente a situaciones como sobrecarga, descarga excesiva, sobrecorriente, cortocircuitos y temperaturas fuera de los límites de protección establecidos.
Esta BMS incorpora protección térmica mediante sensor NTC y se comercializa con función de balanceo de celdas, ayudando a gestionar las diferencias de voltaje entre las celdas del conjunto.
Es una alternativa para proyectos de almacenamiento de energía solar, baterías LiFePO4 de 24V, sistemas de respaldo UPS, equipos eléctricos y soluciones de energía fuera de la red, siempre que se respeten sus especificaciones y los requisitos de la batería.
⭐ Características principales
- 🔋 Diseñada para baterías LiFePO4: compatible con paquetes de fosfato de hierro y litio de 8 celdas en serie.
- ⚡ Corriente nominal de descarga de 60A: diseñada para aplicaciones cuya demanda eléctrica se encuentre dentro de la capacidad nominal del dispositivo.
- 🛡️ Protección contra sobrecarga: supervisa el voltaje de las celdas para limitar situaciones de tensión excesiva durante la carga.
- 🔻 Protección contra descarga excesiva: ayuda a evitar que las celdas continúen descargándose por debajo de los límites establecidos.
- ⚠️ Protección contra sobrecorriente: limita la corriente cuando se superan las condiciones permitidas por el sistema de protección.
- 🔌 Protección contra cortocircuitos: incorpora funciones de desconexión ante determinadas condiciones de falla eléctrica.
- 🌡️ Protección mediante sensor NTC: permite supervisar la temperatura para proteger el sistema frente a condiciones térmicas anormales.
- ⚖️ Función de balanceo de celdas: anunciada para esta referencia, orientada a reducir diferencias de voltaje entre las celdas del paquete.
- 🔧 Conexiones identificadas: terminales B- y P- para su integración en el banco de baterías.
- 🏠 Aplicaciones de respaldo: adecuada para proyectos de almacenamiento de energía y sistemas eléctricos compatibles.
- ☀️ Aplicaciones solares: puede integrarse en bancos de baterías LiFePO4 utilizados con controladores de carga e inversores compatibles.
- 🛠️ Diseño para integración: pensada para montaje en paquetes de baterías y proyectos de electrónica de potencia.
📋 Especificaciones técnicas
- Producto: sistema de gestión de baterías BMS.
- Marca: DALY.
- Tipo de BMS: Hardware BMS.
- Química compatible: LiFePO4 / LFP.
- Configuración: 8S, ocho celdas conectadas en serie.
- Voltaje comercial del sistema: 24V.
- Voltaje nominal del banco: 25,6V.
- Voltaje nominal por celda: 3,2V.
- Voltaje de carga completa de referencia: 29,2V para 8 celdas LiFePO4 a 3,65V por celda.
- Corriente nominal de descarga: 60A.
- Protección contra sobretensión: sí.
- Protección contra descarga excesiva: sí.
- Protección contra sobrecorriente: sí.
- Protección contra cortocircuito: sí.
- Supervisión de temperatura: mediante sensor NTC.
- Balanceo de celdas: función anunciada por el proveedor; tecnología y corriente de balanceo sujetas a la referencia exacta.

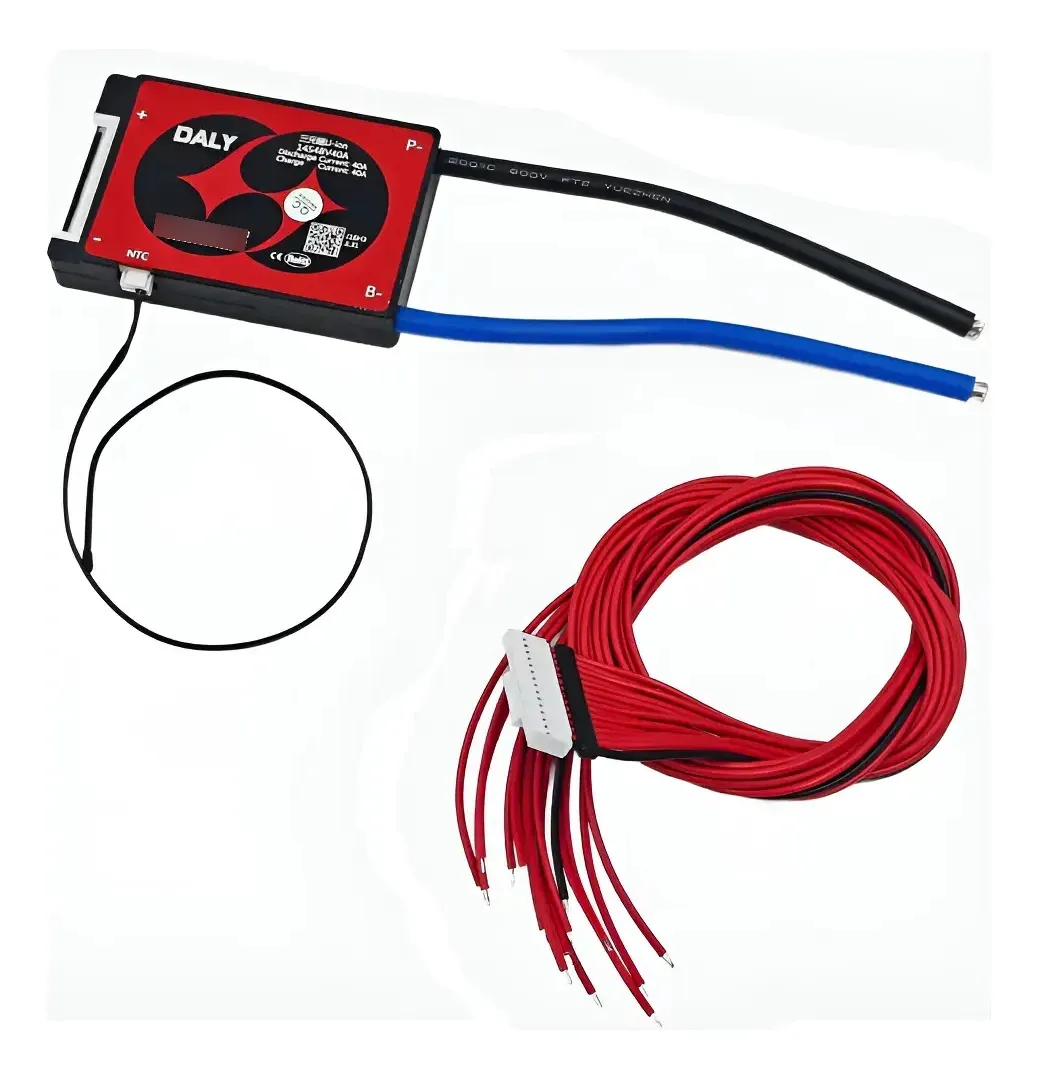

- Conexiones principales: B- y P-.
- Conexión de monitoreo: arnés de medición para las ocho celdas.
- Configuración de puerto: verificar conexión de carga y descarga según el modelo suministrado.
- Uso: gestión y protección de bancos de baterías LiFePO4.
🔋 ¿Qué significa BMS 8S 24V 60A?
La identificación del producto indica las características principales del sistema de protección:
- 🔹 8S: diseñado para conectar ocho celdas LiFePO4 en serie.
- 🔹 24V: denominación comercial del sistema de baterías.
- 🔹 25,6V: voltaje nominal resultante de las ocho celdas de 3,2V.
- 🔹 60A: corriente nominal de descarga indicada para la BMS.
- 🔹 LiFePO4: química de batería para la cual está configurado el sistema.
Ejemplo: un banco compuesto por ocho celdas LiFePO4 de 3,2V y 100Ah conectadas en serie proporciona un voltaje nominal de 25,6V y conserva una capacidad nominal de 100Ah.
La BMS administra la protección eléctrica del conjunto, pero no modifica la capacidad en amperios-hora de las celdas ni aumenta la energía almacenada.
🛡️ Sistema de protección de la batería
La BMS DALY está diseñada para supervisar las condiciones de funcionamiento del banco de baterías y actuar ante determinadas situaciones eléctricas anormales.
🔺 Protección contra sobrecarga:
Supervisa el voltaje de las celdas y puede interrumpir la carga cuando se alcanzan los límites de protección establecidos.
🔻 Protección contra sobredescarga:
Ayuda a evitar descargas excesivas que pueden perjudicar el funcionamiento y la vida útil de las celdas LiFePO4.
⚡ Protección contra sobrecorriente:
Permite limitar la operación cuando la corriente excede los umbrales establecidos por el dispositivo.
🔌 Protección contra cortocircuitos:
Incorpora mecanismos electrónicos de protección para responder ante ciertas condiciones de cortocircuito.
🌡️ Protección de temperatura:
Mediante el sensor NTC, la BMS puede supervisar las condiciones térmicas y actuar cuando se alcanzan los límites de protección configurados.
Estas protecciones complementan, pero no reemplazan, los fusibles, interruptores, cables apropiados y demás elementos de seguridad de una instalación eléctrica.
⚖️ Función de balanceo de celdas
En los bancos de baterías conectados en serie pueden aparecer diferencias de voltaje entre las celdas debido a sus características y condiciones de uso.
La función de balanceo busca ayudar a reducir esas diferencias bajo determinadas condiciones de funcionamiento.
Este proceso puede contribuir a mantener un comportamiento más uniforme entre las celdas y facilitar el aprovechamiento adecuado del banco de baterías.
Importante: la modalidad de balanceo, la corriente de equilibrado y sus condiciones de activación dependen de la versión exacta de la BMS. No debe confundirse el balanceo convencional con un balanceador activo externo de alta corriente.
🌡️ Sensor NTC para supervisión de temperatura
La BMS contempla una conexión para sensor de temperatura NTC, utilizado para conocer las condiciones térmicas del sistema.
La temperatura es especialmente importante en baterías LiFePO4, tanto durante los procesos de carga como durante la descarga.
El sensor debe instalarse en una ubicación apropiada para detectar la temperatura de la batería, siguiendo las instrucciones del fabricante.
Atención: cargar celdas LiFePO4 a temperaturas inferiores a las permitidas por su fabricante puede producir daños. Es indispensable verificar las protecciones y condiciones de carga de la instalación.
☀️ Aplicaciones en sistemas de energía solar
Esta BMS puede utilizarse en proyectos de almacenamiento de energía basados en baterías LiFePO4 de 24V nominales.
Entre sus posibles aplicaciones se encuentran:
- ✅ Bancos de baterías para sistemas solares aislados.
- ✅ Sistemas de almacenamiento doméstico.
- ✅ Proyectos con controladores solares PWM y MPPT compatibles con LiFePO4.
- ✅ Sistemas de respaldo de energía.
- ✅ Instalaciones solares para pequeños equipos electrónicos.
- ✅ Proyectos de energía autónoma.
- ✅ Bancos LiFePO4 utilizados con inversores compatibles.
Importante: la BMS no reemplaza al controlador de carga solar. La instalación necesita un cargador o controlador configurado específicamente para la batería LiFePO4 de ocho celdas.
🔌 Aplicaciones en UPS y sistemas de respaldo
También puede integrarse en proyectos de respaldo eléctrico que empleen bancos LiFePO4 de 25,6V nominales.
Es una alternativa para desarrollar soluciones destinadas a alimentar dispositivos electrónicos, equipos de comunicaciones y otras cargas compatibles.
La autonomía del sistema dependerá de la capacidad de la batería, el consumo de los dispositivos, las pérdidas de conversión y las condiciones de funcionamiento.
Nota: antes de reemplazar una batería de plomo-ácido por LiFePO4, debe verificarse la compatibilidad del cargador, inversor o UPS con los voltajes y características de esta química.
🔧 Instalación y recomendaciones de conexión
La instalación de una BMS requiere conocimientos básicos de electrónica, baterías de litio y conexiones eléctricas de corriente continua.
Para un montaje seguro se recomienda:
- Verificar que el banco esté compuesto exactamente por ocho celdas LiFePO4 conectadas en serie.
- Comprobar con un multímetro el voltaje individual y la polaridad de cada celda.
- Identificar correctamente las conexiones B-, P- y los terminales del arnés de medición.
- Revisar el orden de conexión de los cables de balanceo de acuerdo con el diagrama específico de la referencia suministrada.
- Verificar todos los voltajes del arnés antes de conectarlo a la BMS.
- Instalar correctamente el sensor NTC en el lugar recomendado para la supervisión térmica.
- Utilizar conductores, terminales, fusibles y protecciones adecuados para la corriente de trabajo.
- Comprobar que el cargador sea compatible con una batería LiFePO4 de ocho celdas.
- Realizar las primeras pruebas de carga y descarga bajo supervisión, comprobando el funcionamiento del sistema.
Advertencia: nunca conectar el arnés de medición sin comprobar previamente el orden de los cables y la tensión entre los terminales. Una conexión incorrecta puede dañar la BMS, las celdas y otros componentes del sistema.
🏠 Aplicaciones recomendadas
- ☀️ Sistemas de almacenamiento solar de 24V.
- 🔋 Construcción de baterías LiFePO4 de 8 celdas.
- ⚡ Sistemas de respaldo eléctrico compatibles.
- 🚐 Proyectos eléctricos en vehículos recreativos.
- 🚤 Sistemas eléctricos para aplicaciones móviles compatibles.
- 🏠 Almacenamiento doméstico de energía.
- 🔧 Reparación y reconstrucción de bancos de baterías.
- 💻 Sistemas de respaldo para equipos electrónicos.
- 🛠️ Proyectos de electrónica y energía autónoma.
- 🔌 Equipos eléctricos que utilicen bancos LiFePO4 de 25,6V nominales.

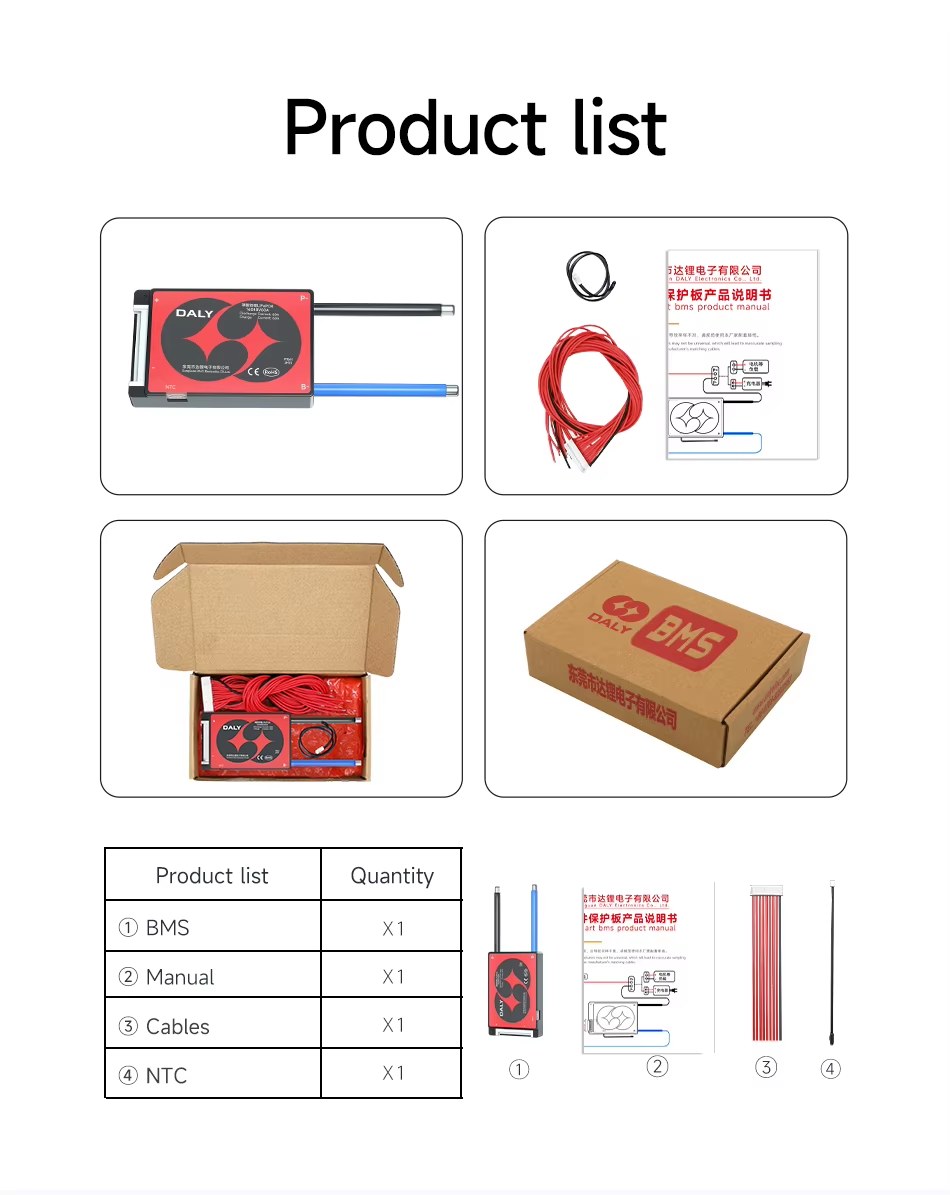

📦 Contenido del paquete
- ✅ 1 BMS DALY de 8S, 24V y 60A para LiFePO4.
Accesorios de conexión: el arnés de balanceo y el sensor NTC deben verificarse de acuerdo con el contenido físico de la presentación entregada.
No incluye: celdas LiFePO4, batería ensamblada, cargador, controlador solar, inversor ni accesorios de instalación que no se indiquen expresamente.
⚠️ IMPORTANTE ANTES DE COMPRAR
- ⚠️ ESTA BMS ES EXCLUSIVAMENTE PARA BATERÍAS LiFePO4 DE 8 CELDAS EN SERIE (8S).
- ⚠️ NO ES COMPATIBLE CON BATERÍAS DE IONES DE LITIO CONVENCIONALES DE 3,6V O 3,7V NOMINALES POR CELDA.
- ⚠️ No es adecuada para configuraciones 3S, 4S, 7S, 12S, 16S ni otras cantidades de celdas en serie.
- ⚠️ El voltaje nominal del banco es de 25,6V. La denominación comercial de 24V no significa que el sistema funcione permanentemente a 24,0V.
- ⚠️ La corriente nominal anunciada es de 60A para descarga. Verifica por separado los límites de corriente de carga y los umbrales de protección de la referencia adquirida.
- ⚠️ La BMS no aumenta la capacidad de la batería ni funciona como convertidor de voltaje.
- ⚠️ NO ES UN CONTROLADOR SOLAR NI UN CARGADOR DE BATERÍAS. Requiere un sistema de carga adecuado para LiFePO4.
- ⚠️ No se debe superar la corriente admisible por las celdas, conductores, conectores y demás elementos de la instalación.
- ⚠️ La función de balanceo no corrige baterías defectuosas ni reemplaza la selección de celdas adecuadamente emparejadas.
- ⚠️ No se anuncia conectividad Bluetooth, aplicación móvil, pantalla digital ni configuración remota para esta versión Hardware BMS.
- ⚠️ El fabricante comercializa diferentes modelos DALY, incluidos modelos inteligentes. Las funciones de otras referencias no deben asumirse como disponibles en esta unidad.
- ⚠️ Los parámetros exactos de corte, recuperación y balanceo pueden variar según la referencia y configuración de fábrica.
- ⚠️ Verificar cuidadosamente la conexión del cableado de medición antes de energizar el equipo.
- ⚠️ La inversión de polaridad o un orden incorrecto de los cables puede ocasionar daños permanentes.
- ⚠️ Se recomienda que la instalación sea realizada por personal con conocimientos en baterías de litio y sistemas de corriente continua.
- ⚠️ La BMS no sustituye fusibles, protecciones externas ni prácticas seguras de montaje.
- ⚠️ No instalar en lugares donde pueda entrar agua, condensación o humedad excesiva sin una protección ambiental apropiada.
- ⚠️ Verifica que el banco de baterías y los equipos asociados sean compatibles con la configuración 8S LiFePO4.
🔋⚡ ¡Protege tus proyectos de almacenamiento de energía con la BMS DALY 8S 24V 60A!
Una solución de gestión y protección para bancos de baterías LiFePO4, ideal para proyectos solares, respaldo eléctrico, sistemas autónomos y aplicaciones electrónicas compatibles.
