Tuya Smart Relay 4 Ch Rf Wifi

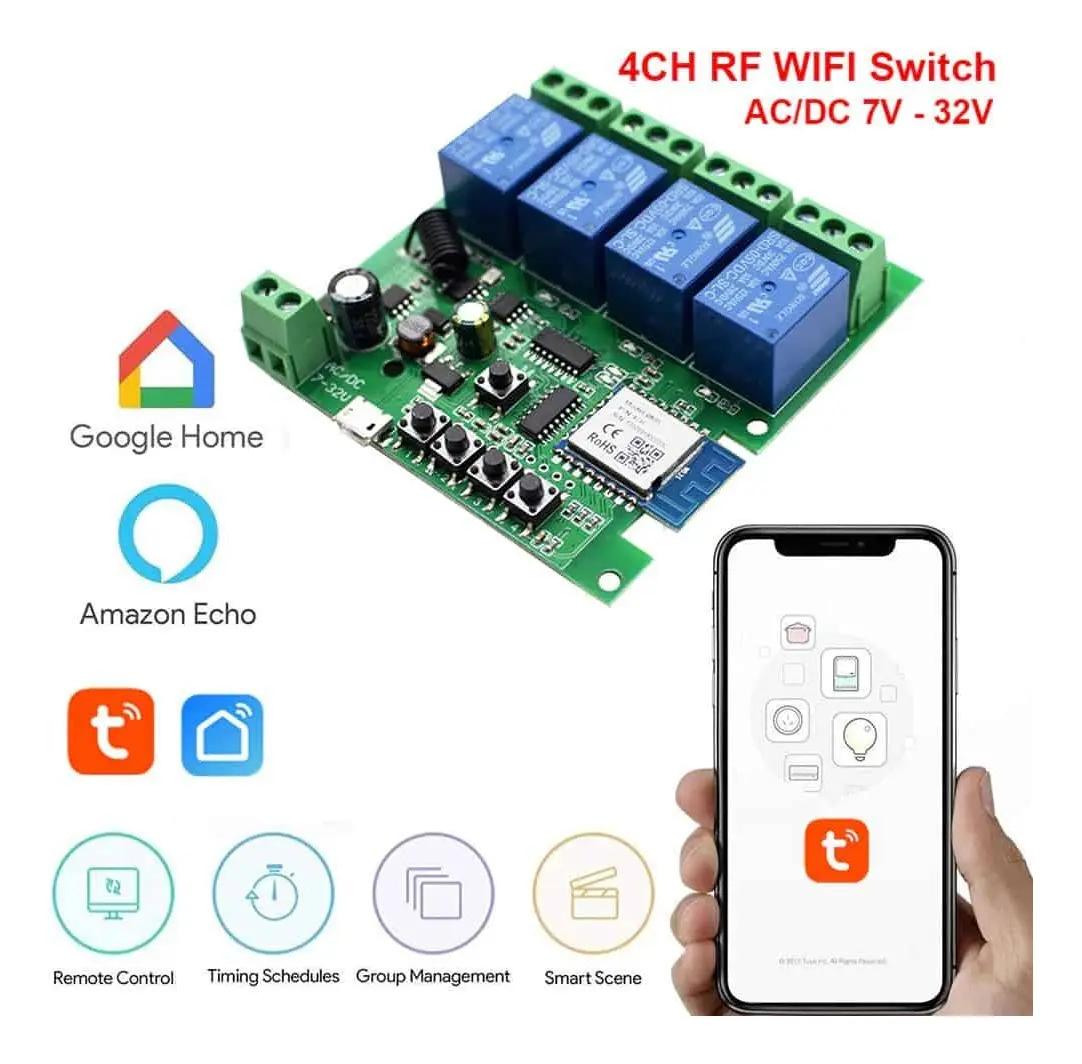

⚡🏠 Módulo Relé Inteligente Tuya Smart WiFi + RF 433 MHz de 4 Canales

Automatiza y controla diferentes dispositivos eléctricos con el módulo relé inteligente Tuya Smart de 4 canales, un controlador multifunción que combina conectividad WiFi de 2,4 GHz, Bluetooth y recepción RF de 433 MHz para ofrecer diferentes alternativas de control.

Gracias a sus 4 relés independientes, permite controlar hasta cuatro circuitos o equipos compatibles desde el teléfono celular, mediante comandos de voz, controles remotos RF compatibles o accionamiento manual.

Es una solución práctica para proyectos de domótica, automatización residencial, electrónica y control de equipos eléctricos.

⚡ Características principales

• 🔌 4 canales independientes: permite controlar cuatro circuitos eléctricos por separado.
• 📱 Control desde el celular: compatible con las aplicaciones Tuya Smart y Smart Life.
• 📶 Conexión WiFi de 2,4 GHz: permite gestionar los relés a través de una red inalámbrica compatible.
• 📡 Control RF de 433 MHz: admite controles remotos de código de aprendizaje compatibles.
• 🔵 Conectividad Bluetooth: facilita funciones de vinculación compatibles con el dispositivo.
• 🎙️ Compatible con Amazon Alexa: permite controlar los canales mediante comandos de voz admitidos.
• 🏠 Compatible con Google Assistant: integración con el ecosistema de Google Home.
• ⏰ Temporizadores y programación: permite configurar horarios y automatizaciones desde la aplicación.
• 🔄 Estado sincronizado: consulta el estado de los canales desde la aplicación.
• 👆 Accionamiento manual: permite utilizar los controles físicos disponibles en la placa.
• ⚙️ Alimentación flexible: admite entrada DC de 7 a 32 V o alimentación Micro USB de 5 V.
• 📦 Diseño compacto: adecuado para integrar en cajas y proyectos electrónicos con espacio limitado.

🎛️ Cuatro formas de control

Este módulo permite gestionar sus cuatro canales mediante diferentes métodos:

• 1. Control WiFi: encendido y apagado desde Tuya Smart o Smart Life.
• 2. Control por voz: mediante Alexa o Google Assistant, según las funciones compatibles.
• 3. Control RF de 433 MHz: utilizando un mando compatible previamente vinculado.
• 4. Control manual: mediante los botones de accionamiento disponibles en el módulo.

📱 Automatización con Tuya Smart y Smart Life

Mediante una aplicación compatible podrás administrar los canales del módulo desde tu teléfono inteligente.

• Encender o apagar cada canal de manera independiente.
• Consultar el estado de los relés.
• Configurar temporizadores y horarios.
• Crear escenas inteligentes.
• Integrar el módulo con otros dispositivos compatibles.
• Controlar los equipos desde fuera de casa mediante Internet.

📡 Control remoto RF de 433 MHz

El módulo incorpora recepción de radiofrecuencia de 433 MHz, lo que permite vincular determinados controles remotos inalámbricos.

Esta función resulta útil para activar o desactivar circuitos sin necesidad de abrir la aplicación del teléfono.

Importante: admite controles RF de código de aprendizaje compatibles. No todos los controles remotos de 433 MHz funcionan con este módulo; se debe verificar el tipo de codificación antes de comprar.

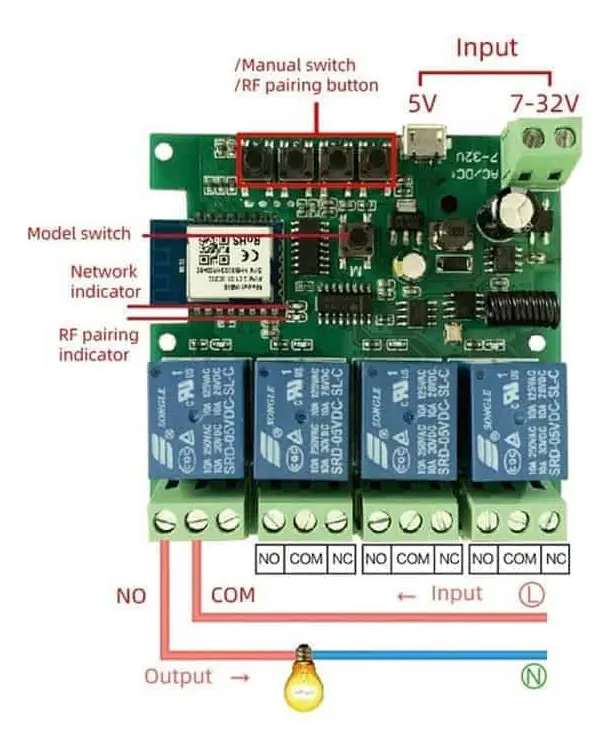

🔌 Conexiones y funcionamiento de los relés

El controlador incorpora cuatro relés con terminales de conexión para sus respectivos circuitos.

Cada canal dispone de contactos identificados habitualmente como:

• COM: terminal común del relé.
• NO: contacto normalmente abierto.
• NC: contacto normalmente cerrado.

Estos contactos permiten realizar diferentes configuraciones de conmutación según las necesidades del proyecto y las características eléctricas de la carga.

Nota: la alimentación del módulo es independiente de los contactos de conmutación. Los relés no generan por sí mismos el voltaje de alimentación de los equipos conectados.

🏡 Aplicaciones recomendadas

• 💡 Control de iluminación.
• 🚪 Automatización de mecanismos eléctricos compatibles.
• 🪟 Control de cortinas y persianas mediante circuitos adecuados.
• 🌿 Sistemas de riego con actuadores y protecciones apropiadas.
• 🔧 Proyectos de electrónica y domótica.
• 🏠 Automatización de viviendas y oficinas.
• ⚙️ Control de equipos mediante contactos de relé.
• 📡 Proyectos que requieren control WiFi y RF de 433 MHz.

📋 Especificaciones técnicas

• Producto: módulo relé inteligente de 4 canales.
• Modelo indicado: TYWB-4CH-RF.
• Canales: 4 relés independientes.
• Alimentación principal: DC de 7 a 32 V.
• Alimentación alternativa: Micro USB de 5 V.
• WiFi: 2,4 GHz, IEEE 802.11 b/g/n.
• Bluetooth: integrado.
• Radiofrecuencia RF: 433 MHz.
• Aplicaciones: Tuya Smart / Smart Life.
• Asistentes de voz: Amazon Alexa y Google Assistant.
• Integración anunciada: IFTTT, según disponibilidad del servicio.
• Capacidad anunciada por el proveedor: hasta 10 A por canal.
• Capacidad total anunciada: hasta 16 A entre los cuatro canales.
• Potencia anunciada por canal: hasta 2000 W, sujeta al tipo de carga y a la tensión utilizada.
• Potencia total anunciada: hasta 3500 W, sujeta a las condiciones eléctricas de uso.
• Temperatura de funcionamiento: -20 °C a 70 °C.
• Dimensiones de la placa: aproximadamente 75 × 73 × 20 mm.
• Dimensiones con carcasa: aproximadamente 81 × 76 × 28 mm.

📦 Contenido del paquete

• 1 × Módulo relé inteligente Tuya WiFi + RF de 433 MHz, 4 canales.

⚠️ IMPORTANTE ANTES DE COMPRAR

• Alimentación del módulo: utilizar únicamente DC de 7 a 32 V o Micro USB de 5 V, según la entrada correspondiente. No conectar directamente 110 V o 220 V a la entrada de alimentación del módulo.
• Capacidad de los relés: los valores de corriente y potencia son los anunciados por el proveedor. Deben verificarse las inscripciones de los relés y las condiciones reales de la instalación.
• Cargas inductivas: motores, bombas, transformadores y otros equipos con corriente de arranque elevada pueden requerir contactores, protecciones o circuitos adicionales.
• WiFi: requiere una red compatible de 2,4 GHz. No admite conexión directa a una red exclusiva de 5 GHz.
• RF de 433 MHz: no garantiza compatibilidad con todos los controles remotos de esa frecuencia.
• Control remoto RF: no se incluye un mando adicional en el contenido indicado.
• Instalación eléctrica: las conexiones de tensión de red deben realizarse por personal calificado, dentro de una caja protectora adecuada y con las protecciones correspondientes.
• Montaje: no se debe dejar la placa electrónica expuesta cuando se trabaja con tensiones peligrosas.
• Aplicaciones y asistentes: algunas funciones pueden depender de la versión de la aplicación y de los servicios disponibles.
• Montaje en carril DIN: verificar si la instalación requiere un soporte o adaptador adicional, ya que no se confirma su inclusión.

⚡📱 Controla hasta cuatro circuitos de manera independiente y amplía las posibilidades de automatización de tus proyectos con el módulo relé inteligente Tuya WiFi + RF 433 MHz.
