Balanceador Activo 4S hasta 5,5A para LiFePO4, Li-ion y LTO
El balanceador activo 4S está diseñado para reducir las diferencias de voltaje entre las celdas de un banco de baterías mediante un sistema de transferencia activa de energía.
A diferencia de los sistemas de balanceo pasivo que disipan energía en forma de calor, este módulo transfiere energía entre las celdas para ayudar a mantener voltajes más uniformes dentro del banco.
Puede alcanzar una corriente de balanceo de hasta 5,5A, dependiendo de la diferencia de voltaje existente entre las celdas. A medida que las celdas se equilibran, la corriente de balanceo disminuye automáticamente.
🔋 Características principales
- Tipo: balanceador / ecualizador activo de baterías.
- Configuración: 4S.
- Corriente máxima de balanceo: hasta 5,5A.
- Voltaje de trabajo: 1,8V a 4,5V por celda.
- Químicas compatibles: Li-ion, LiFePO4 y LTO.
- Sistema: transferencia activa de energía entre celdas.
- Precisión de balanceo: aproximadamente 5mV según especificaciones del fabricante.
- Corriente en funcionamiento/reposo: aproximadamente 12mA según condiciones de operación.
- Consumo en modo de suspensión: inferior a 0,1mA.

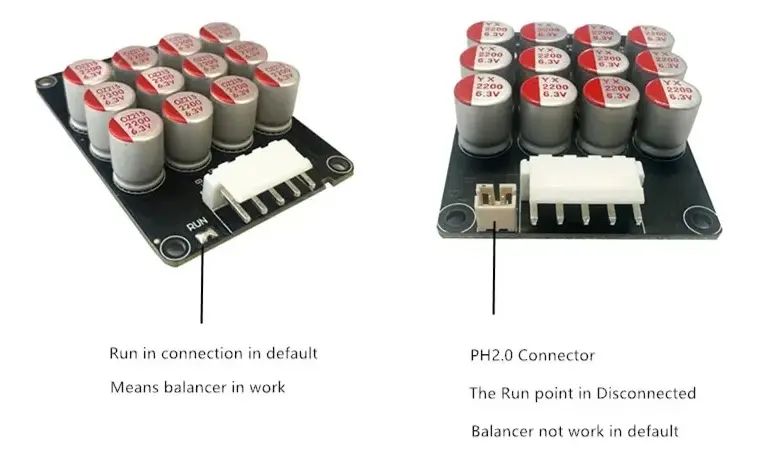

- Interruptor: modo de reposo manual.

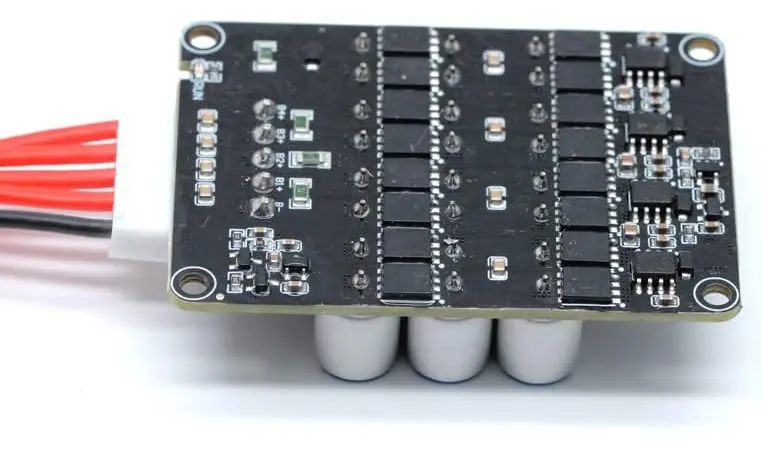

- PCB: cobre de 2 oz.
- MOSFET: diseño de baja resistencia interna.
- Capacidad recomendada del banco: aproximadamente 60Ah a 300Ah.
⚡ Balanceo activo de hasta 5,5A
El módulo utiliza un sistema de transferencia de energía mediante capacitores para mover energía entre las celdas con mayor y menor voltaje.
La corriente de balanceo no permanece constantemente en 5,5A. Su valor depende principalmente de la diferencia de voltaje entre las celdas: cuanto mayor sea el desequilibrio, mayor puede ser la corriente de transferencia.
A medida que las celdas alcanzan voltajes similares, la corriente disminuye progresivamente.
⚖️ ¿Para qué sirve el balanceador?
En un banco de baterías conectado en serie pueden aparecer diferencias de voltaje entre las celdas con el paso del tiempo.
El balanceador ayuda a reducir estas diferencias, permitiendo mantener las celdas del banco con niveles de voltaje más similares.
Es especialmente útil en bancos de baterías de gran capacidad donde una corriente de balanceo pequeña puede necesitar mucho tiempo para corregir diferencias importantes entre las celdas.
🔋 Compatibilidad de baterías
- LiFePO4: fosfato de hierro y litio.
- Li-ion: ion de litio / litio ternario.
- LTO: titanato de litio.
- Rango de trabajo: aproximadamente 1,8V a 4,5V por celda.
- Configuración del módulo: 4S.
🛡️ Protección por bajo voltaje
El módulo incorpora una función de protección que detiene el funcionamiento cuando el voltaje de la celda cae aproximadamente por debajo de 3V, según las especificaciones proporcionadas para el producto.
En este estado, el consumo puede reducirse a menos de 0,1mA.
Importante: este balanceador no sustituye las funciones de protección de un BMS. Para proteger el banco contra sobrecarga, sobredescarga, sobrecorriente y cortocircuitos debe utilizarse un BMS adecuado para la batería.
🔗 Conexión en cascada
El diseño permite utilizar varios módulos para realizar configuraciones en cascada y trabajar con bancos que tengan un mayor número de celdas conectadas en serie.
Según la configuración del sistema, pueden realizarse bancos con cantidades de celdas superiores a 4S mediante la combinación adecuada de módulos.

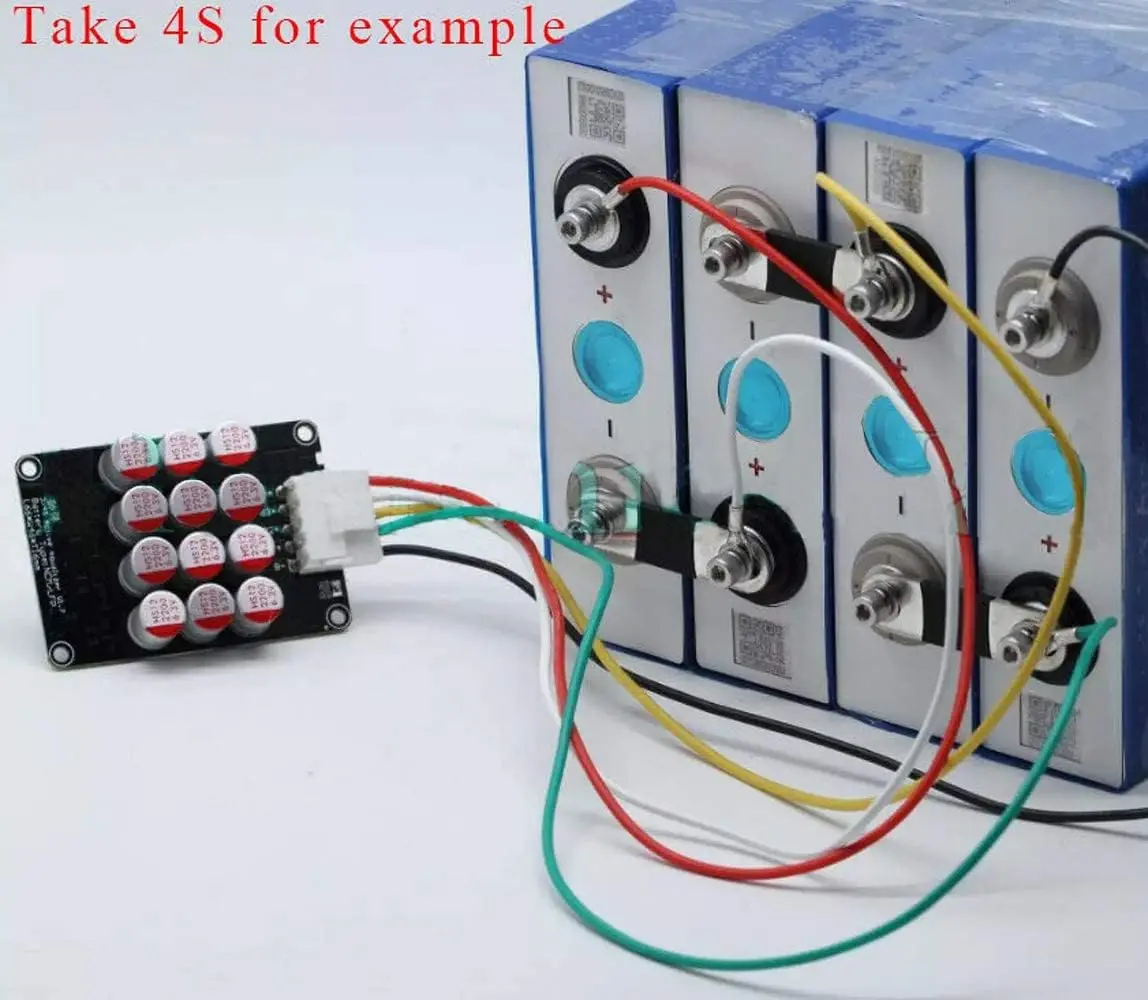

La conexión en cascada debe realizarse respetando estrictamente el diagrama de cableado correspondiente.

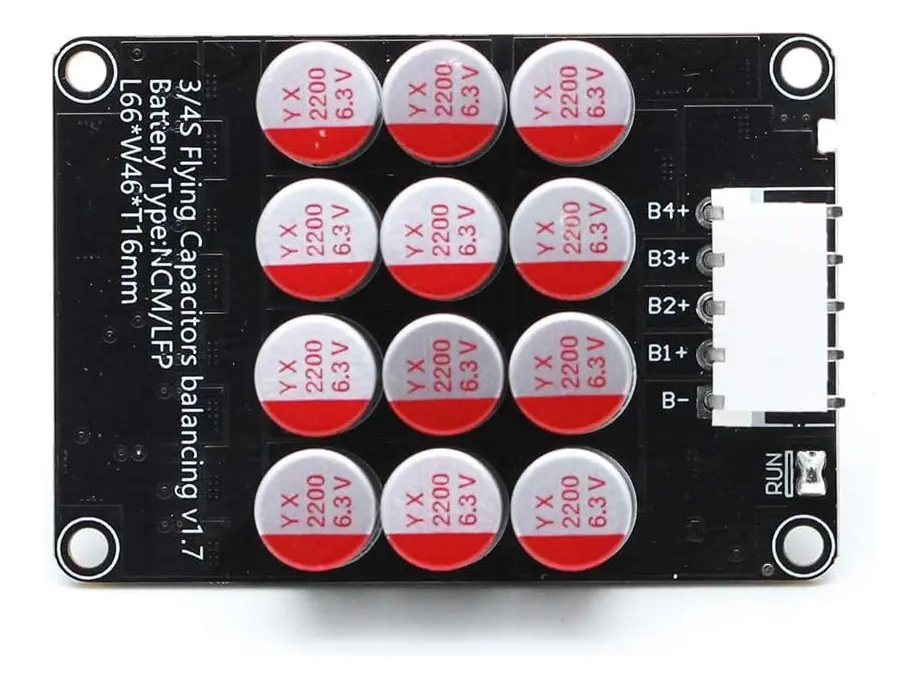

📏 Dimensiones
- Largo: aproximadamente 66 mm.
- Ancho: aproximadamente 46 mm.
- Espesor: aproximadamente 16 mm.
- Color: negro.
⚡ Aplicaciones
Puede utilizarse para mejorar el equilibrio entre las celdas en diferentes sistemas de baterías:
- ☀️ Bancos de baterías para sistemas solares.
- 🔋 Bancos LiFePO4 de alta capacidad.
- 🚲 Bicicletas eléctricas.
- 🛴 Scooters eléctricos.
- 🏍️ Proyectos de movilidad eléctrica.
- ⚡ Sistemas de almacenamiento de energía.
- 🔌 Sistemas de respaldo y UPS.
- 🛠️ Fabricación y mantenimiento de bancos de baterías.
- 🔧 Proyectos eléctricos y DIY.

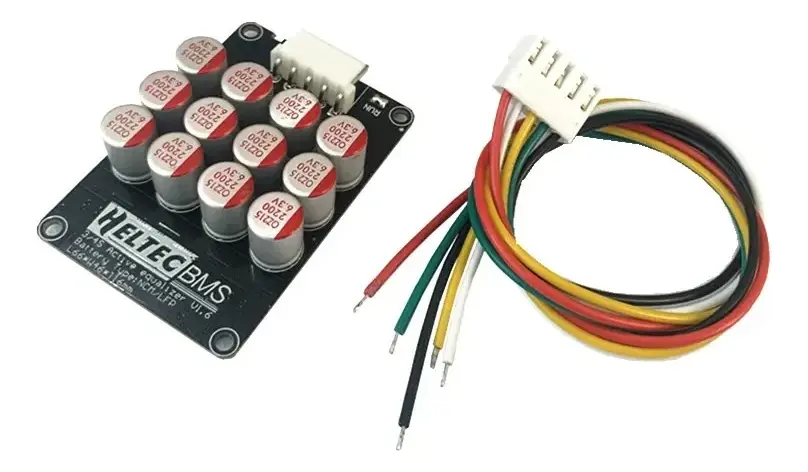

📦 Contenido del paquete
- 1 × Balanceador / ecualizador activo 4S hasta 5,5A.
⚠️ IMPORTANTE ANTES DE COMPRAR E INSTALAR
Este producto es un balanceador activo de celdas y no reemplaza un BMS. Su función principal es ayudar a reducir las diferencias de voltaje existentes entre las celdas del banco.
Antes de instalar verifica la química de las baterías, cantidad de celdas en serie, voltaje individual de cada celda y diagrama de conexión.
Respeta estrictamente el orden y la polaridad de los cables. Una conexión incorrecta puede ocasionar daños en el balanceador o en las celdas.
Para bancos de baterías de alta capacidad se recomienda que la instalación sea realizada por una persona con conocimientos en baterías de litio y sistemas eléctricos.
