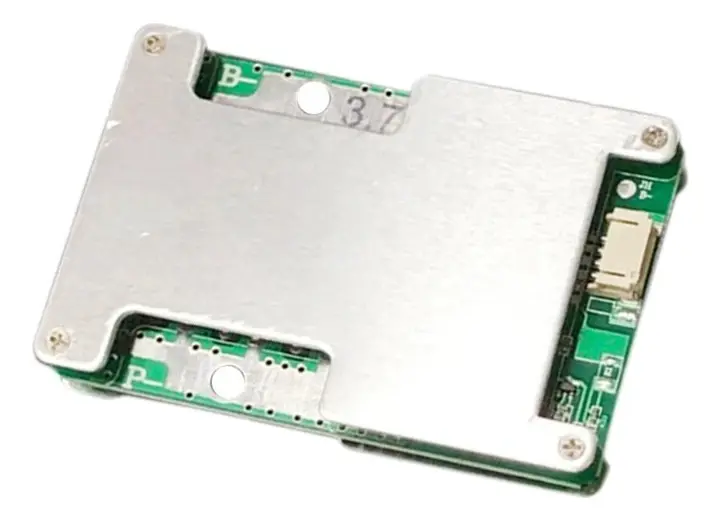

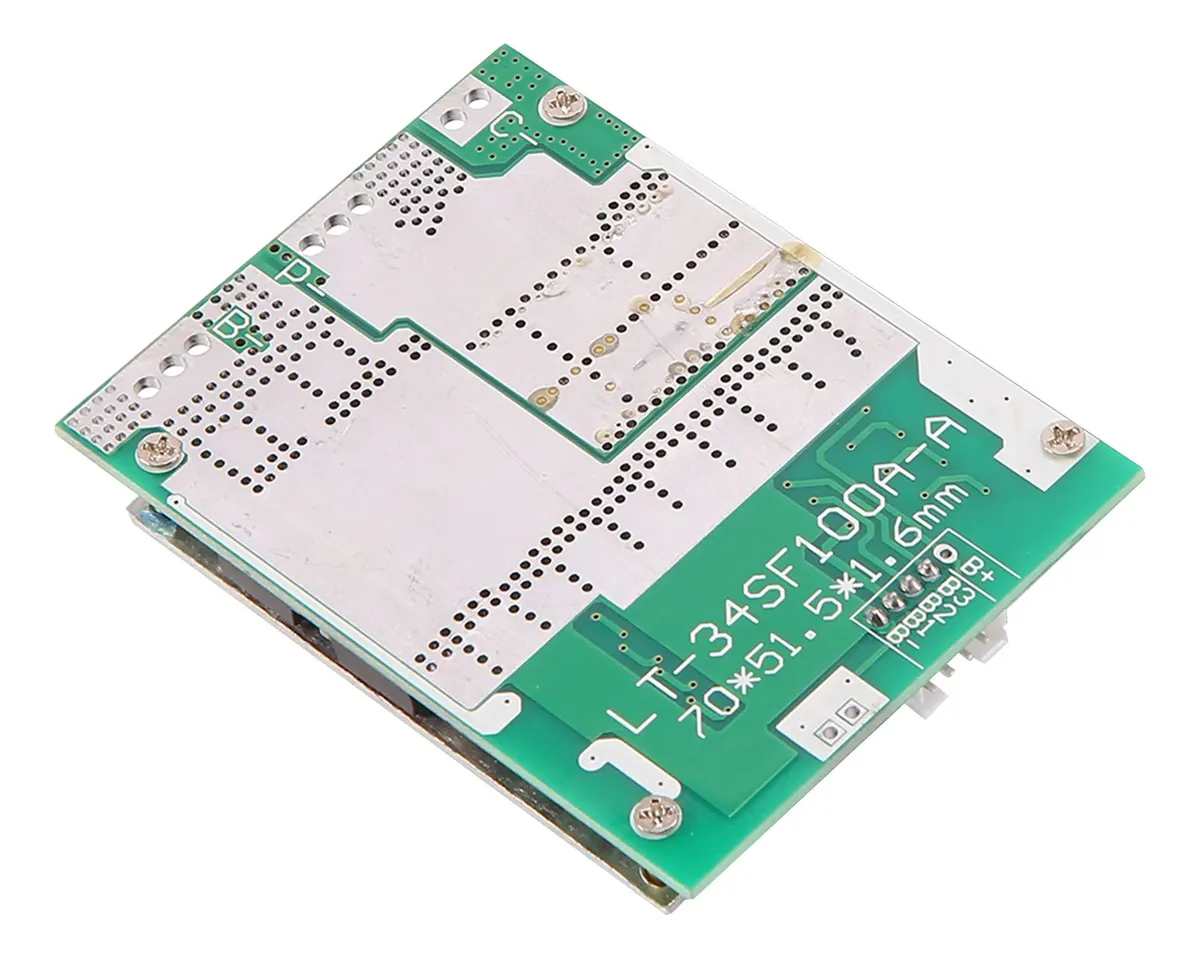

BMS 3S 12V 100A para Baterías Li-ion con Balanceo
El BMS 3S 100A es un módulo de gestión y protección diseñado para paquetes de baterías de iones de litio (Li-ion) con 3 grupos de celdas conectados en serie (3S).
Es compatible con configuraciones de baterías Li-ion de 3,7V por celda, incluyendo paquetes fabricados con celdas tipo 18650 y otras celdas de litio que utilicen los mismos parámetros eléctricos.
Incorpora protecciones eléctricas, balanceo de celdas y conexiones de carga y descarga mediante puertos separados, siendo una alternativa para fabricación, reparación y protección de bancos de baterías.
🔋 Características principales
- Tipo: BMS para baterías Li-ion.
- Configuración: 3S (3 grupos en serie).
- Voltaje nominal: 11,1V (comercialmente 12V).
- Voltaje máximo de carga: 12,6V.
- Corriente máxima de trabajo declarada: 100A.
- Corriente máxima de carga indicada: 50A.
- Balanceo: pasivo de celdas.
- Corriente de balanceo: 100mA.

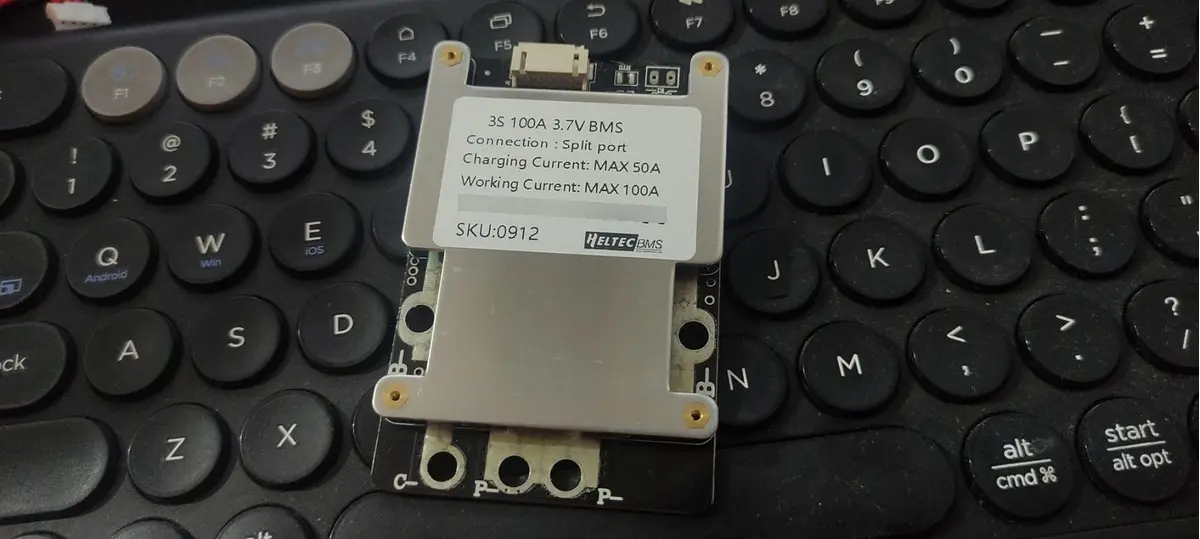

- Conexión: puertos separados de carga y descarga.
- Dimensiones: 83 × 55 × 8 mm.
- Compatibilidad: baterías Li-ion de 3,7V por celda.
🛡️ Sistema de protección
El BMS supervisa las condiciones de funcionamiento del paquete de baterías y dispone de diferentes mecanismos de protección.
- Protección contra sobrecarga.
- Protección contra sobredescarga.
- Protección contra sobrecorriente.
- Protección contra cortocircuitos.
- Protección frente a voltajes anormales.
- Función de protección por temperatura según los accesorios y la configuración instalada.
⚡ Parámetros eléctricos
- Voltaje de protección por sobrecarga: 4,28V por celda.
- Voltaje de protección por sobredescarga: 2,5V por celda.
- Corriente de protección por sobrecorriente de descarga: 550A, según especificación del fabricante.
- Corriente de balanceo: 100mA.
- Configuración de batería: 3S Li-ion.
Nota: el valor de 550A corresponde al umbral de protección declarado, no a una corriente de funcionamiento continuo. La capacidad real de trabajo depende también de la refrigeración, las conexiones y las características de la batería.
🔄 Balanceo de celdas
El módulo incorpora un sistema de balanceo pasivo de aproximadamente 100mA, diseñado para ayudar a reducir las diferencias de voltaje entre los grupos de celdas.
Esta función contribuye a mantener un comportamiento más uniforme del paquete de baterías durante su funcionamiento.
🔌 Puertos separados de carga y descarga

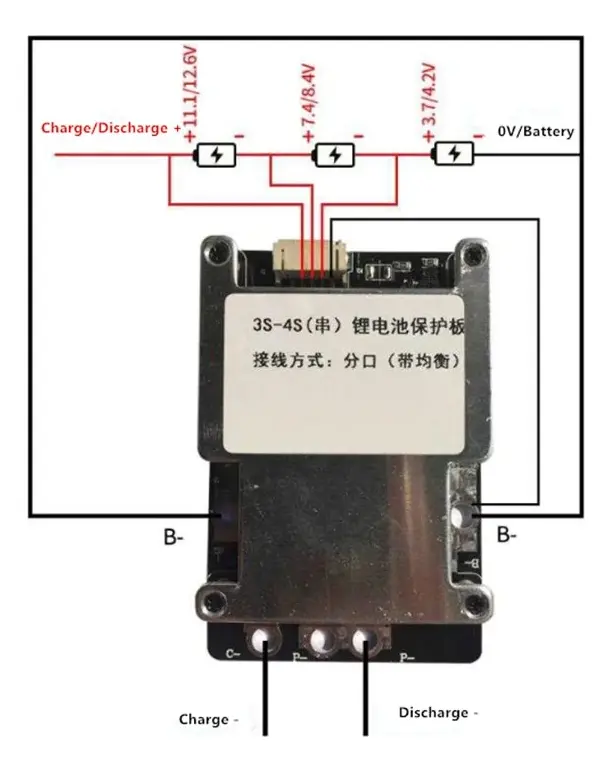

Este modelo utiliza una configuración de puertos separados, permitiendo conectar los circuitos de carga y descarga a sus terminales correspondientes.
Es importante respetar el diagrama de conexión específico del módulo antes de instalarlo.
🔧 Aplicaciones
- 🔋 Fabricación de baterías Li-ion 3S.
- 🛠️ Reparación de paquetes de baterías 18650.
- ⚡ Proyectos electrónicos de 12V.
- 💡 Sistemas de iluminación con baterías.
- 🔌 Equipos portátiles compatibles.
- 🔧 Proyectos personalizados de almacenamiento energético.
📦 Contenido del paquete
- 1 × BMS 3S 12V 100A para baterías Li-ion.
⚠️ IMPORTANTE ANTES DE COMPRAR
Este modelo está especificado para baterías Li-ion de 3,7V por celda, conectadas en configuración 3S.
No se recomienda utilizarlo con baterías LiFePO4, debido a las diferencias en sus voltajes de carga y protección.
Antes de comprar, verifica que tu batería tenga 3 grupos conectados en serie y que el BMS sea adecuado para la corriente de carga y descarga requerida.
La corriente máxima anunciada de 100A no garantiza funcionamiento continuo en todas las condiciones. Deben considerarse la temperatura, ventilación, cableado y capacidad de las celdas.
La protección de temperatura puede requerir accesorios adicionales. No se debe asumir que el sensor o interruptor térmico viene incluido.
🔧 Recomendaciones de instalación
Antes de conectar el módulo, comprueba con un multímetro la polaridad y el voltaje de cada grupo de celdas.
Utiliza un cargador adecuado para baterías Li-ion 3S de 12,6V y respeta las conexiones indicadas en el diagrama del fabricante.
Una conexión incorrecta puede ocasionar daños en el BMS o en la batería. Se recomienda instalación por personal con conocimientos en sistemas de baterías de litio.
