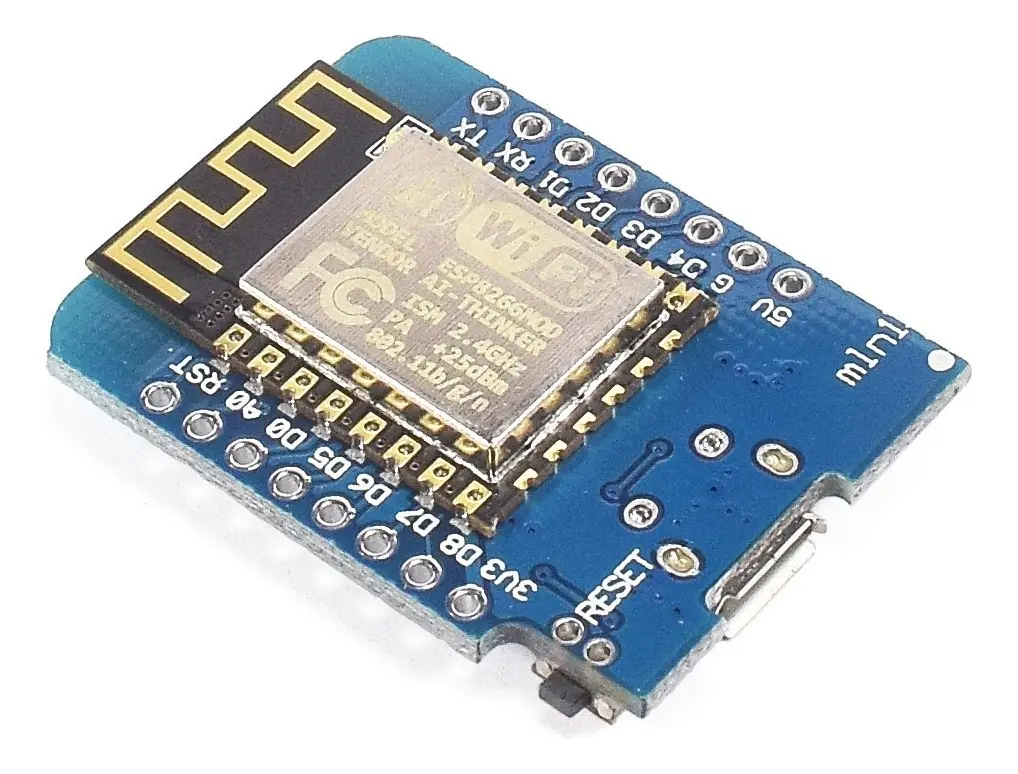

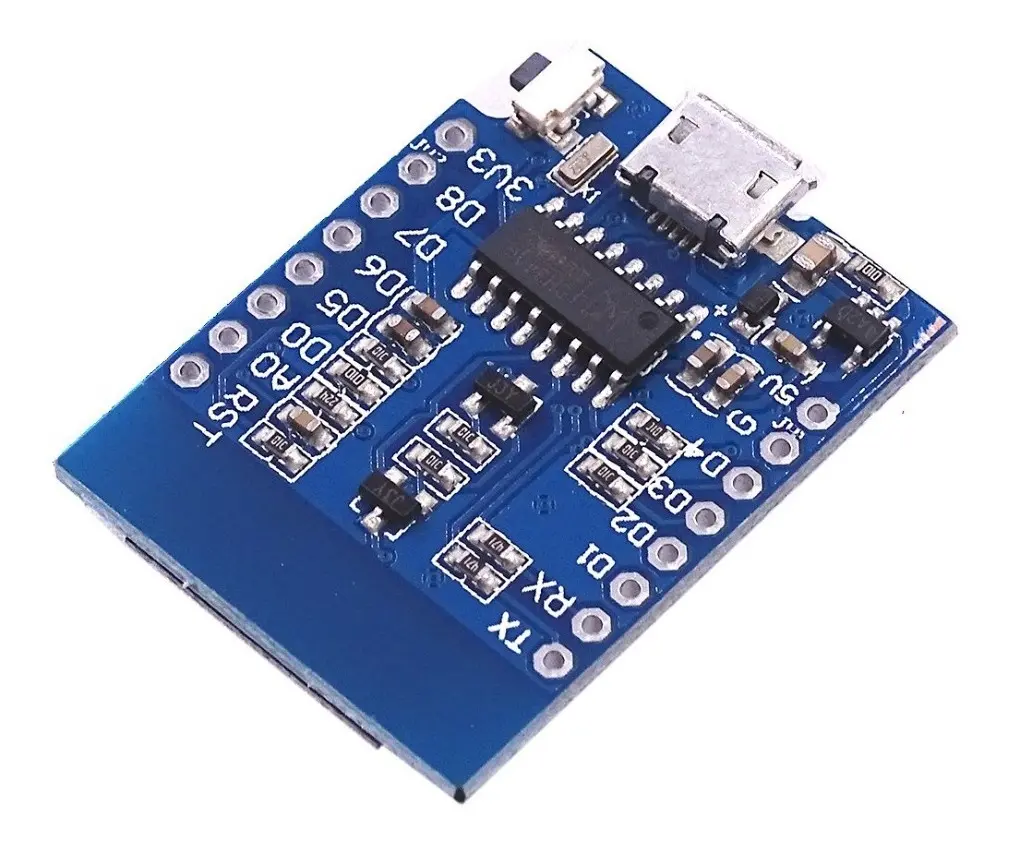

📡 Placa de Desarrollo Wemos D1 Mini ESP8266 WiFi – Micro USB
Desarrolla tus proyectos de electrónica, automatización y domótica con la placa Wemos D1 Mini ESP8266, un microcontrolador compacto con conectividad WiFi integrada, ideal para crear dispositivos inteligentes y soluciones de Internet de las Cosas (IoT).
Gracias a su tamaño reducido, conexión Micro USB y pines de entrada y salida, esta placa permite conectar sensores, módulos electrónicos y otros componentes para desarrollar proyectos personalizados.
Es una excelente alternativa para estudiantes, aficionados a la electrónica, desarrolladores y personas interesadas en la automatización del hogar.
⭐ Características principales
- 📡 WiFi integrado: permite conectar proyectos electrónicos a redes inalámbricas de 2,4 GHz.
- 🧠 Microcontrolador ESP8266: adecuado para aplicaciones de automatización e Internet de las Cosas.
- 💻 Programable: compatible con Arduino IDE y otros entornos que admitan ESP8266.
- 🔌 Conexión Micro USB: permite alimentar y programar la placa desde un computador.
- ⚡ Alimentación USB de 5V: incorpora regulación para el funcionamiento interno del microcontrolador.
- 📊 Entradas y salidas digitales: permite conectar sensores, módulos y componentes electrónicos compatibles.
- 🎛️ Soporte de PWM, I2C y otros protocolos: según los pines y la configuración del firmware.

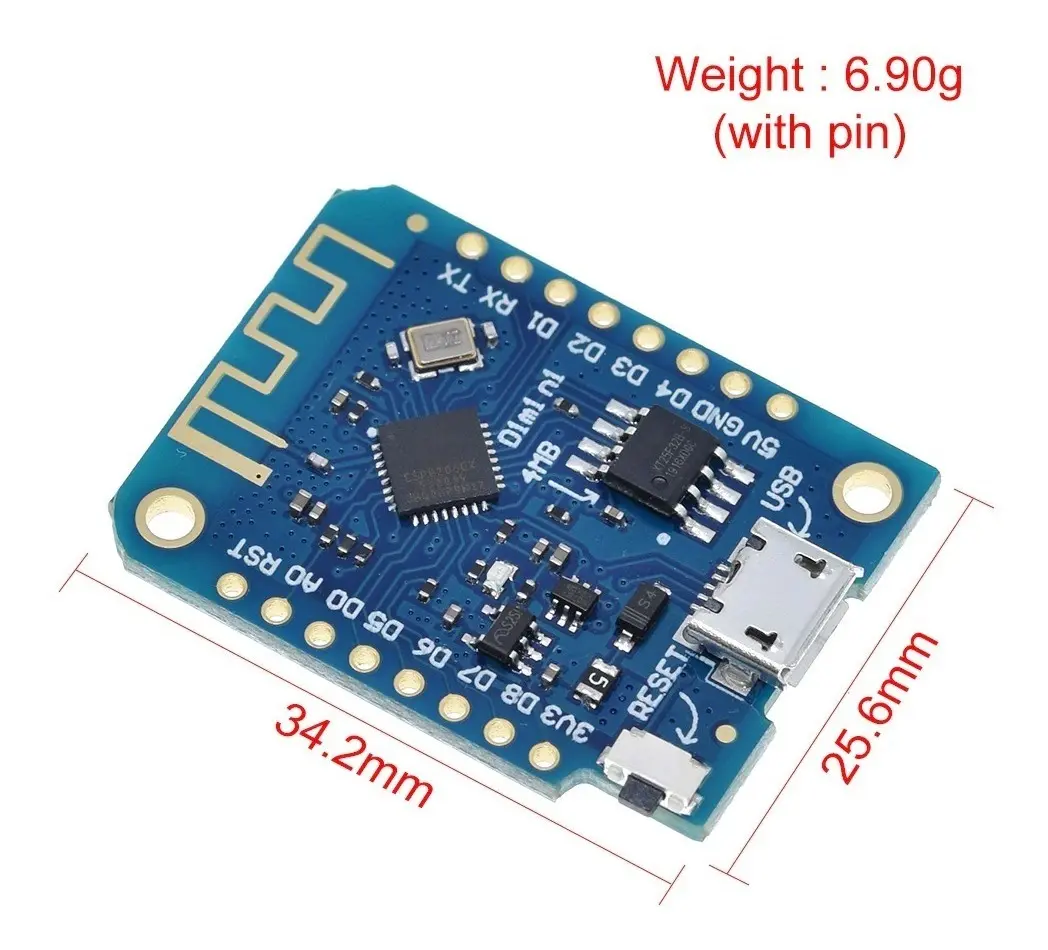

- 📏 Tamaño compacto: ideal para proyectos con espacio limitado.
- 🔧 Pines incluidos: permite adaptar el montaje a diferentes prototipos.
🏠 Aplicaciones y proyectos recomendados
- 🏡 Automatización del hogar y domótica.
- 🌡️ Monitoreo de temperatura y humedad.
- 💡 Control de iluminación mediante módulos compatibles.
- 📱 Desarrollo de dispositivos controlados por WiFi.
- 📊 Lectura y transmisión de datos de sensores.
- 🌱 Sistemas de monitoreo ambiental.
- 🚨 Proyectos de alarmas y notificaciones.
- 🧪 Prácticas educativas de programación y electrónica.
- 🌐 Proyectos IoT con servidores web y comunicación por red.
⚙️ Especificaciones técnicas
- Tipo de producto: placa de desarrollo con WiFi.
- Modelo: D1 Mini.
- Microcontrolador: ESP8266.
- Conectividad inalámbrica: WiFi de 2,4 GHz.
- Frecuencia de CPU: 80 MHz, configurable a 160 MHz según firmware.
- Voltaje de alimentación por USB: 5V DC.
- Voltaje lógico de los GPIO: 3,3V.
- Entrada analógica: 1 entrada A0.
- Entradas y salidas: pines digitales multifunción.
- Interfaces disponibles: UART, SPI, I2C por software y PWM por software, según configuración.
- Puerto USB: Micro USB.
- Programación: compatible con Arduino IDE y herramientas para ESP8266.
- Color de la placa: azul.
- Formato: compacto, con antena WiFi integrada.
💻 Programación y desarrollo
La placa puede programarse mediante un computador utilizando un cable Micro USB de datos y un entorno de desarrollo compatible.
Entre sus posibilidades se encuentran:
- Crear un servidor web para controlar dispositivos.
- Enviar información de sensores mediante WiFi.
- Utilizar comunicación MQTT en proyectos de domótica.
- Integrar sensores y actuadores electrónicos compatibles.
- Desarrollar automatizaciones mediante firmware personalizado.
Para utilizar plataformas como ESPHome o integraciones con Home Assistant es necesario instalar y configurar el firmware correspondiente.

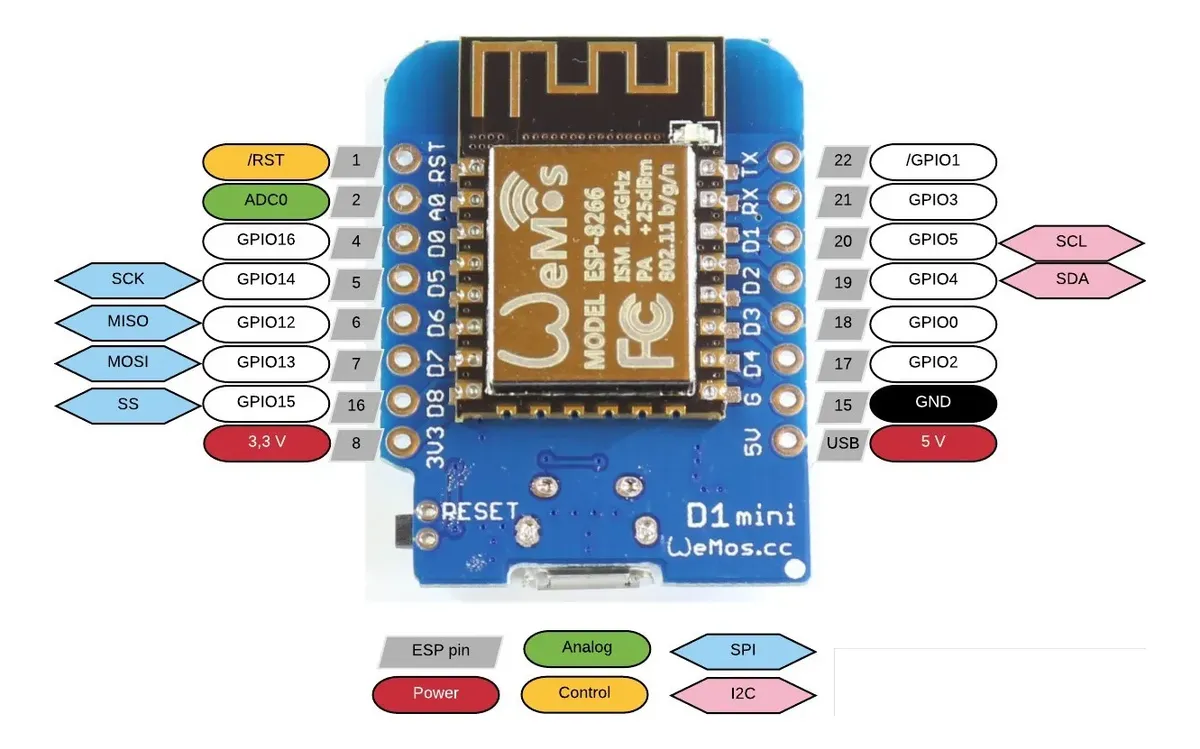

🔌 Conexiones disponibles
La placa cuenta con terminales identificados para facilitar la conexión de componentes externos.
- D0 a D8: pines digitales con funciones específicas según el GPIO.
- A0: entrada analógica.
- 3V3: alimentación regulada de 3,3V para componentes compatibles, dentro de la capacidad disponible.
- 5V: línea de alimentación de 5V.
- G: conexión a tierra (GND).
- RX y TX: comunicación serial UART.
Algunos pines tienen funciones especiales durante el arranque del ESP8266. Es importante revisar el mapa de pines antes de conectar sensores, relés u otros módulos.

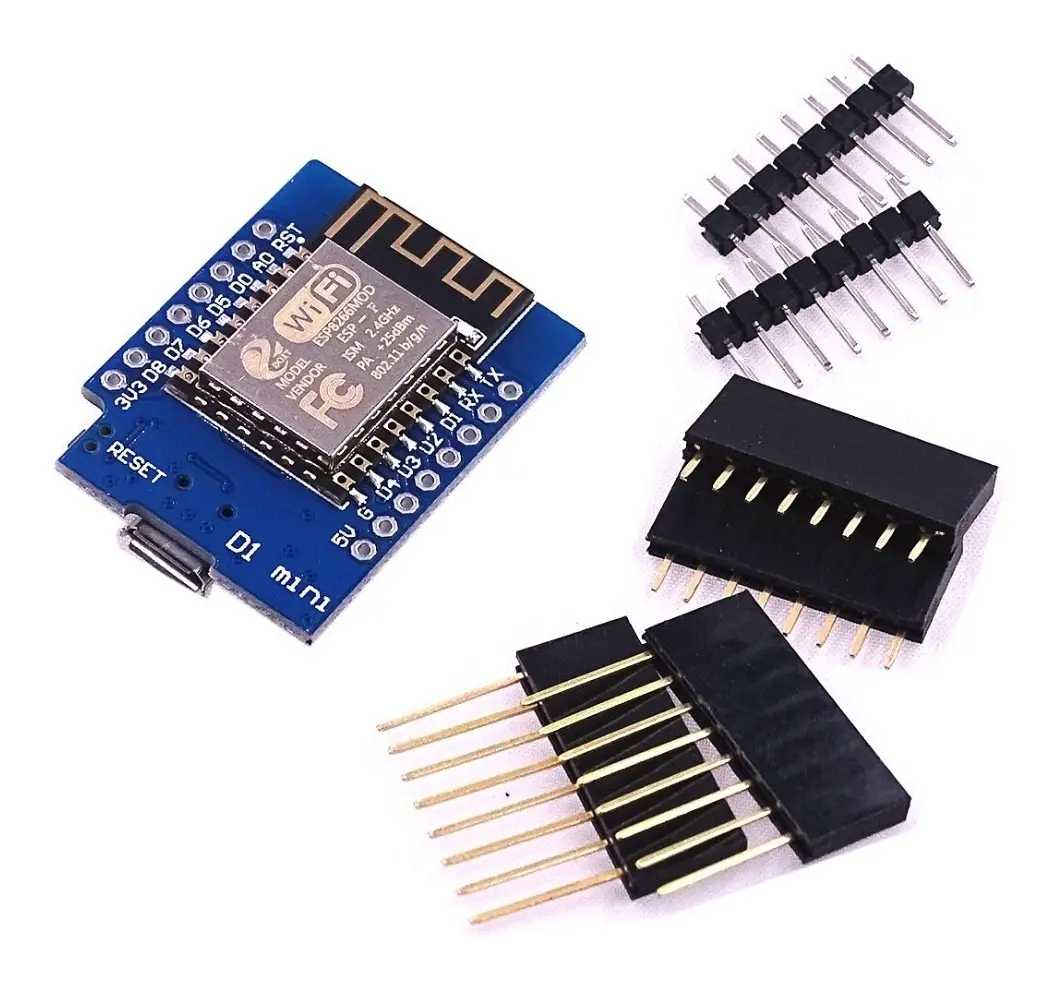

📦 Contenido del paquete
- 1 placa de desarrollo Wemos D1 Mini ESP8266.
- 2 tiras de pines hembra largos.
- 2 tiras de pines hembra cortos.
- 2 tiras de pines macho.
Nota: los conectores se suministran para montaje según las fotografías del producto. Pueden requerir soldadura.
⚠️ IMPORTANTE ANTES DE COMPRAR
- NO ES UNA PLACA DE 5V LÓGICOS: aunque se alimenta mediante Micro USB de 5V, los pines GPIO trabajan con señales de 3,3V. No debes aplicar 5V directamente a los GPIO.
- ENTRADA ANALÓGICA: el ESP8266 utiliza internamente un ADC de 0 a 1V. En muchas placas D1 Mini, el circuito de la placa permite medir hasta aproximadamente 3,3V en A0. Verifica la versión antes de conectarlo.
- NO INCLUYE CABLE USB: se requiere un cable Micro USB de datos para programarla.
- REQUIERE PROGRAMACIÓN: no es un interruptor WiFi listo para usar; necesita firmware y configuración según el proyecto.
- NO ES ZIGBEE: este modelo utiliza conectividad WiFi mediante ESP8266.
- COMPONENTES EXTERNOS: sensores, relés, pantallas y otros módulos se adquieren por separado.
- SEGURIDAD ELÉCTRICA: para controlar equipos de corriente alterna deben utilizarse módulos de aislamiento y protección adecuados.
🚀 Desarrolla proyectos inteligentes y lleva tus ideas de electrónica y domótica a otro nivel con la placa Wemos D1 Mini ESP8266 WiFi.
