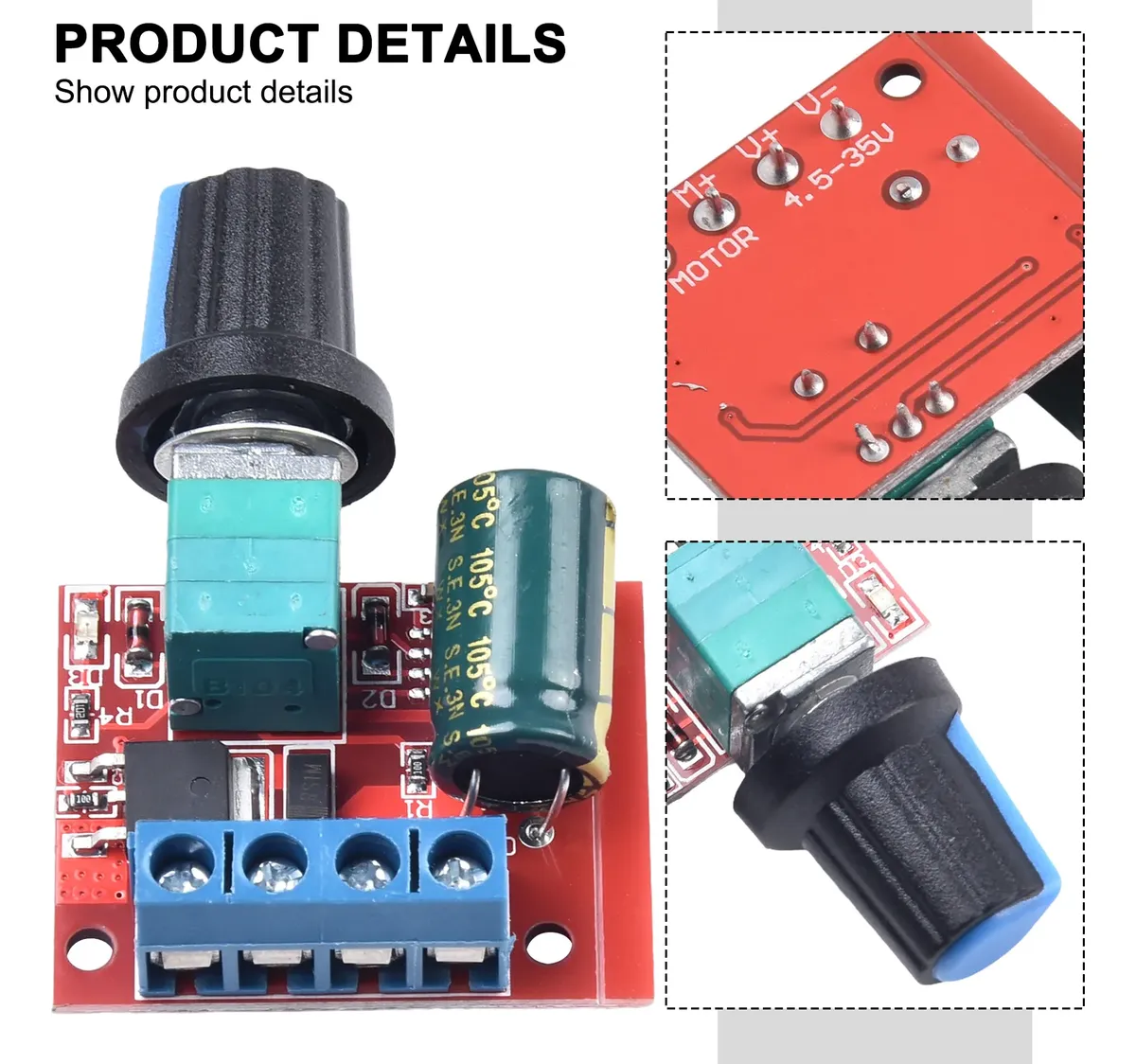

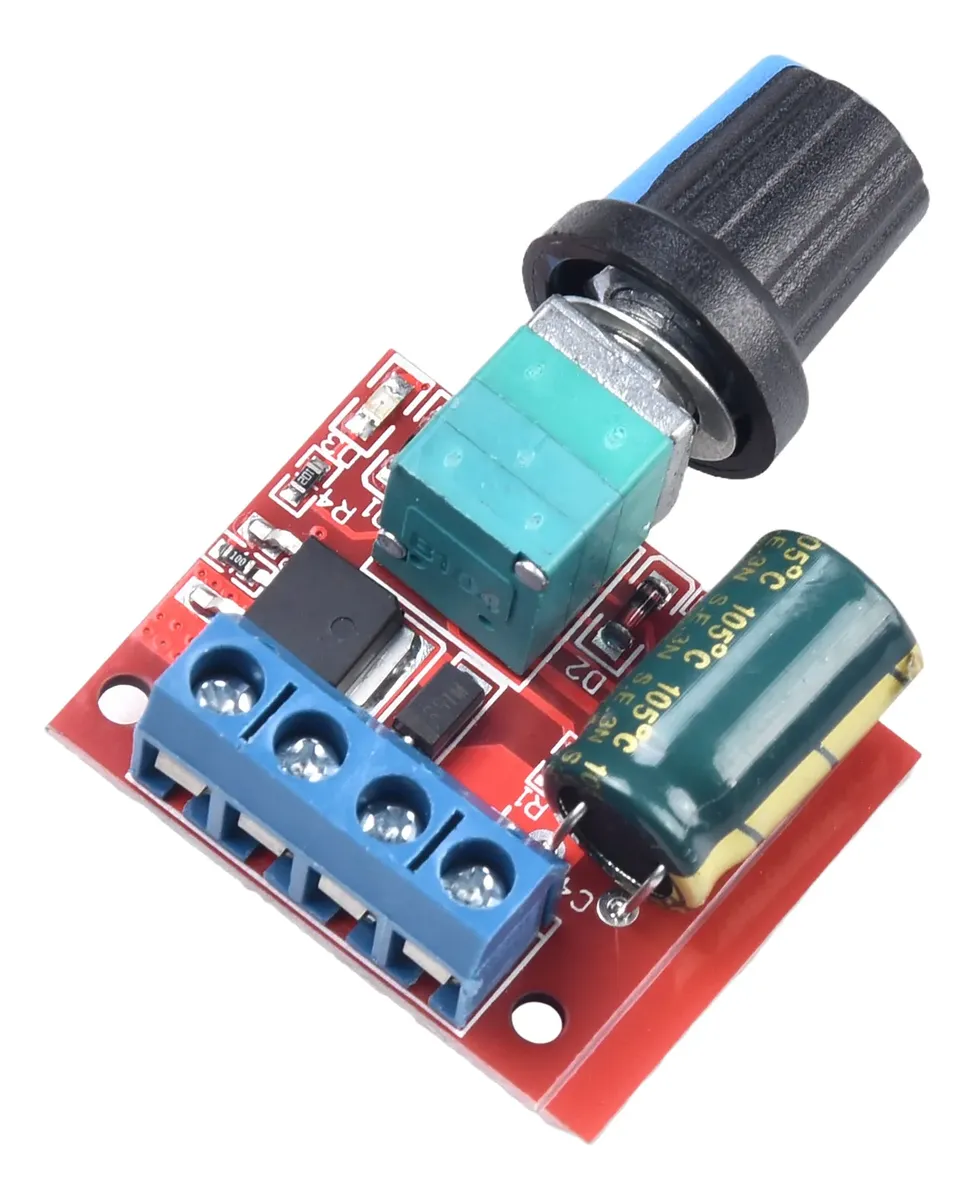

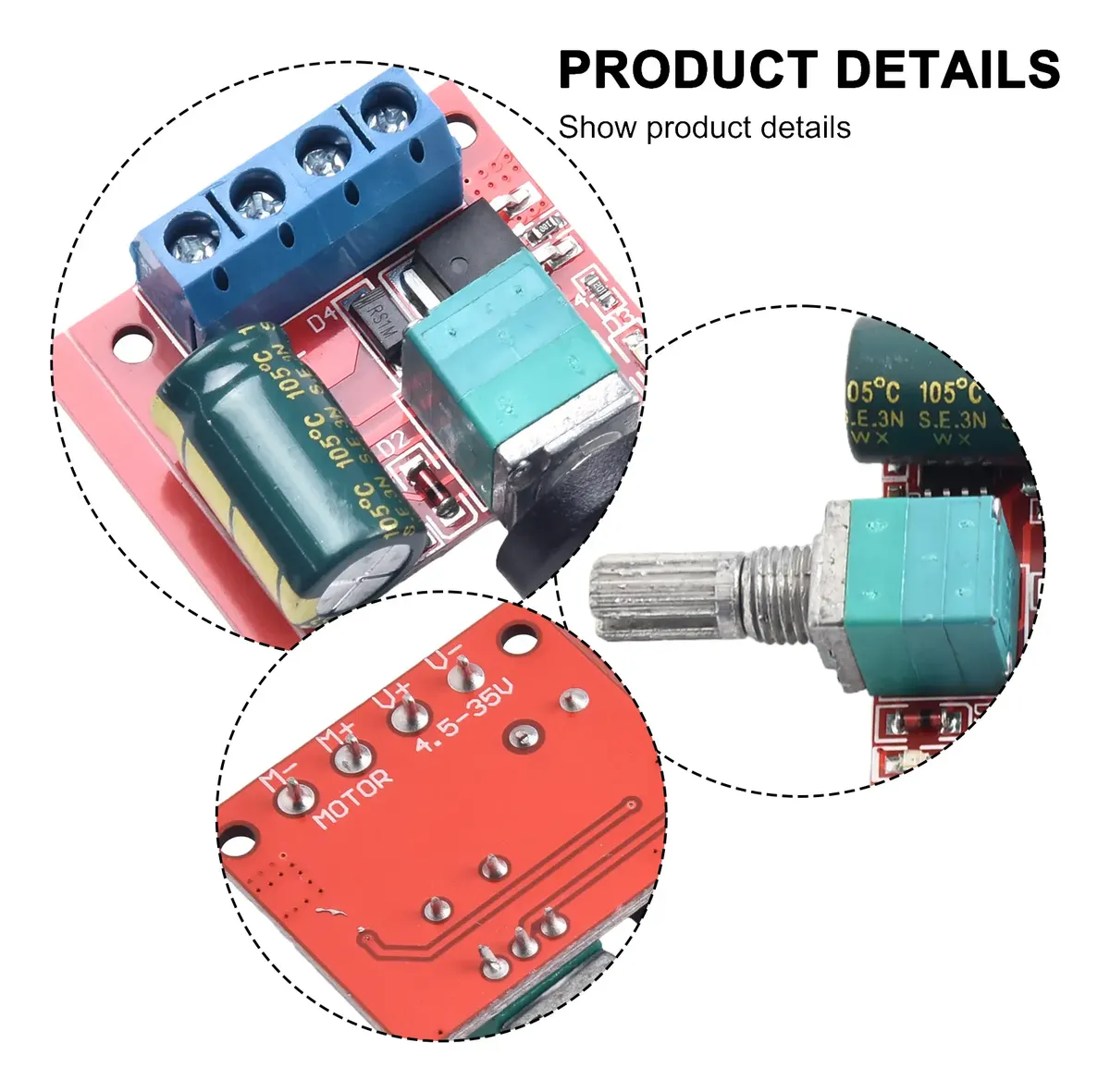

Controlador de Velocidad PWM DC 3-35V 5A para Motor
El controlador de velocidad PWM DC de 3V a 35V es un módulo electrónico compacto diseñado para regular la velocidad de motores de corriente continua compatibles mediante modulación por ancho de pulso (PWM).
Incorpora un potenciómetro giratorio que permite ajustar la velocidad del motor de manera sencilla, siendo una alternativa práctica para proyectos de electrónica, robótica, automatización y control de pequeños motores eléctricos.
Su diseño compacto facilita la integración en diferentes montajes eléctricos donde se requiere regular la velocidad de un motor DC.
⚙️ Características principales
- Tipo de producto: controlador de velocidad PWM.
- Voltaje de funcionamiento: DC 3V a 35V, según especificación suministrada.
- Corriente nominal: 2A.
- Corriente máxima de pico: 5A.
- Potencia máxima anunciada: 90W.
- Frecuencia PWM: 10 kHz.
- Ciclo de trabajo PWM: 1% a 100%.
- Corriente de espera: aproximadamente 15 mA.

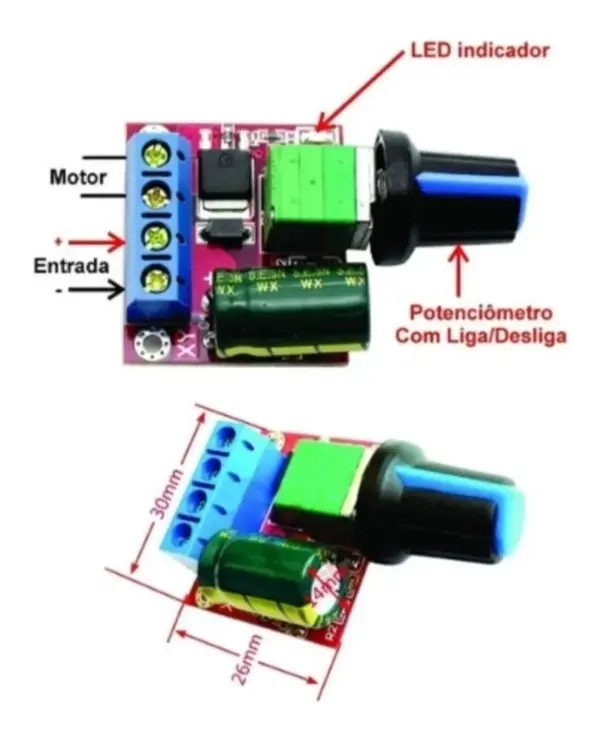

- Dimensiones aproximadas: 24 × 30 mm.
- Control: potenciómetro giratorio.
- Conexión: terminales de tornillo para alimentación y motor.
- Formato: módulo electrónico compacto.
🎛️ Regulación de velocidad PWM
El controlador utiliza la tecnología PWM (modulación por ancho de pulso) para modificar la potencia media entregada al motor.
Mediante el potenciómetro integrado es posible ajustar la velocidad de funcionamiento sin necesidad de utilizar un sistema de control complejo.
La velocidad obtenida depende de las características del motor, la tensión de alimentación y la carga mecánica conectada.
🔌 Conexión e instalación
- Conectar la fuente de alimentación DC en los terminales de entrada correspondientes.
- Conectar el motor DC compatible en los terminales de salida.
- Verificar la polaridad antes de energizar el circuito.
- Ajustar la velocidad utilizando el potenciómetro.
Importante: realizar todas las conexiones con la alimentación desconectada y respetar las indicaciones de entrada y salida del módulo.
⚡ Aplicaciones recomendadas
- 🔧 Control de pequeños motores DC con escobillas.
- 🤖 Proyectos de robótica y electrónica.
- ⚙️ Sistemas de automatización.
- 🛠️ Prototipos y proyectos educativos.
- 🔌 Regulación de velocidad en mecanismos motorizados compatibles.
- 💡 Proyectos electrónicos personalizados.
📦 Contenido del paquete
- 1 × Controlador de velocidad PWM DC con potenciómetro integrado.
⚠️ IMPORTANTE ANTES DE COMPRAR
La corriente nominal indicada es de 2A. Los 5A corresponden a una corriente máxima de pico, no a una capacidad continua garantizada.
Para aplicaciones que superen los 2A se requiere evaluar la disipación térmica y utilizar refrigeración adecuada. La capacidad real depende de las condiciones de funcionamiento.
La potencia máxima anunciada de 90W no significa que el módulo pueda entregar esa potencia continuamente en cualquier voltaje o instalación.
Este controlador está destinado a aplicaciones DC compatibles. No debe conectarse directamente a la red eléctrica de 110V o 220V AC.
No se recomienda para controlar directamente motores trifásicos sin escobillas (BLDC), que requieren controladores específicos.
Antes de comprar, verifica el voltaje de alimentación, la corriente de trabajo y la compatibilidad del motor. Confirma especialmente el voltaje mínimo requerido para tu aplicación.
