📡 Módulo Receptor RF 433MHz 12V de 4 Canales con Relé y Control Remoto
Controla diferentes dispositivos eléctricos a distancia con este módulo receptor inalámbrico RF de 433 MHz, 12V y 4 canales, equipado con cuatro relés independientes y un control remoto de cuatro botones.
Es una solución práctica para proyectos de automatización, apertura de accesos, iluminación, sistemas de control eléctrico y aplicaciones donde se necesita activar o desactivar dispositivos sin utilizar conexiones de control por cable.
El módulo incorpora un sistema de aprendizaje de controles remotos y permite configurar diferentes modos de funcionamiento según las necesidades de cada instalación.
⭐ Características principales
- 📡 Control inalámbrico RF: permite activar dispositivos a distancia mediante un control remoto compatible.
- 🔌 Alimentación de 12V DC: funcionamiento mediante corriente continua.
- ⚡ 4 canales independientes: incorpora cuatro relés para controlar diferentes circuitos.
- 🎮 Control remoto de 4 botones: permite enviar órdenes al receptor.
- ⚙️ Modos configurables: momentáneo, alternado y enclavamiento.
- 🧠 Aprendizaje de controles: permite registrar controles remotos compatibles mediante el botón de programación.
- 💡 Indicador LED: facilita la programación y la identificación de operaciones.
- 📦 Carcasa protectora: incluye cubierta plástica para alojar la placa electrónica.
- 🔧 Terminales de conexión: facilita la instalación de los circuitos controlados.
⚙️ Especificaciones técnicas
- Tipo: módulo receptor inalámbrico RF con relés.
- Frecuencia de trabajo: 433 MHz.
- Voltaje de alimentación: 12V DC.
- Número de canales: 4.
- Número de relés: 4.
- Corriente en reposo: aproximadamente 5 mA.
- Sensibilidad de recepción: -104 dBm.
- Modulación: ASK.
- Sistema de emparejamiento: código de aprendizaje.
- Modos de funcionamiento: momentáneo, alternado y enclavamiento.

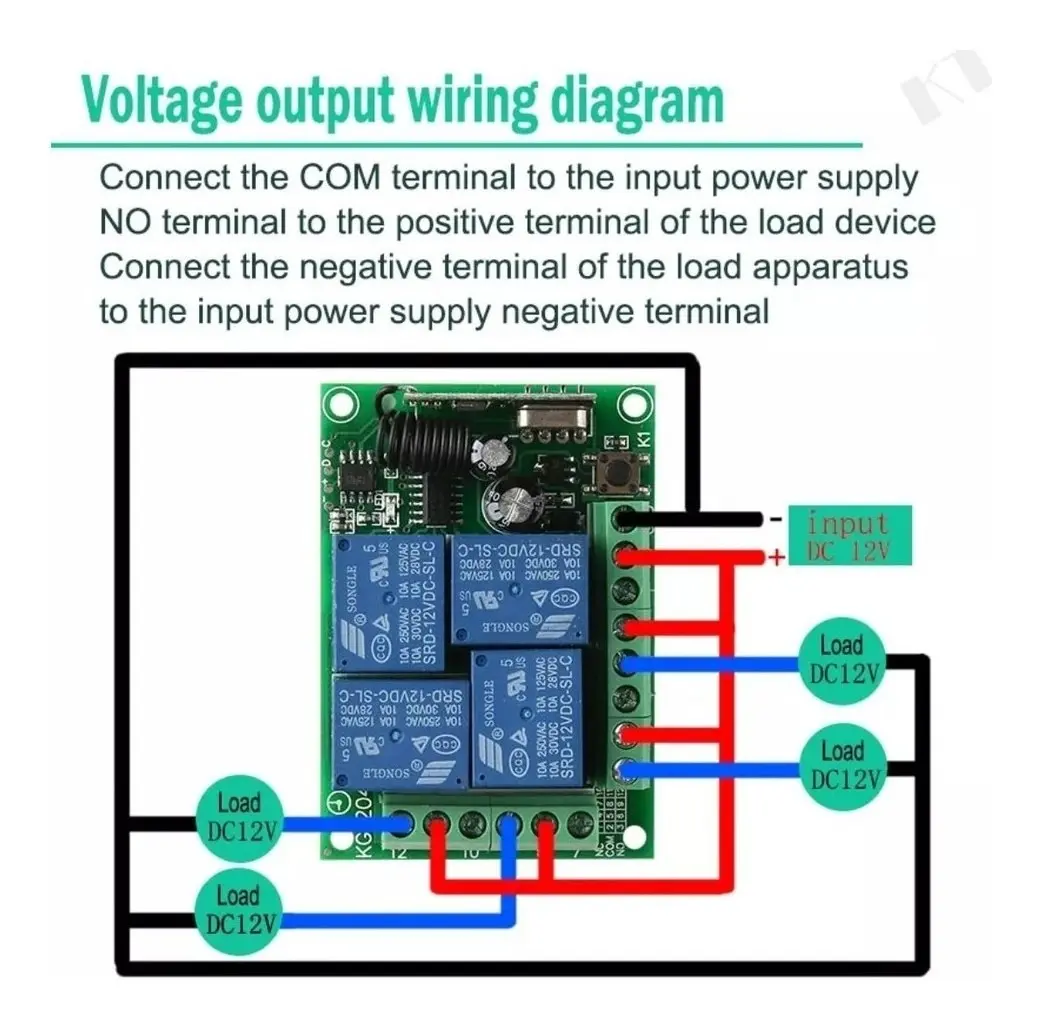

- Salidas: contactos de relé para conexión de circuitos externos.
- Temperatura de funcionamiento: -30 °C a +80 °C, según especificaciones del fabricante.

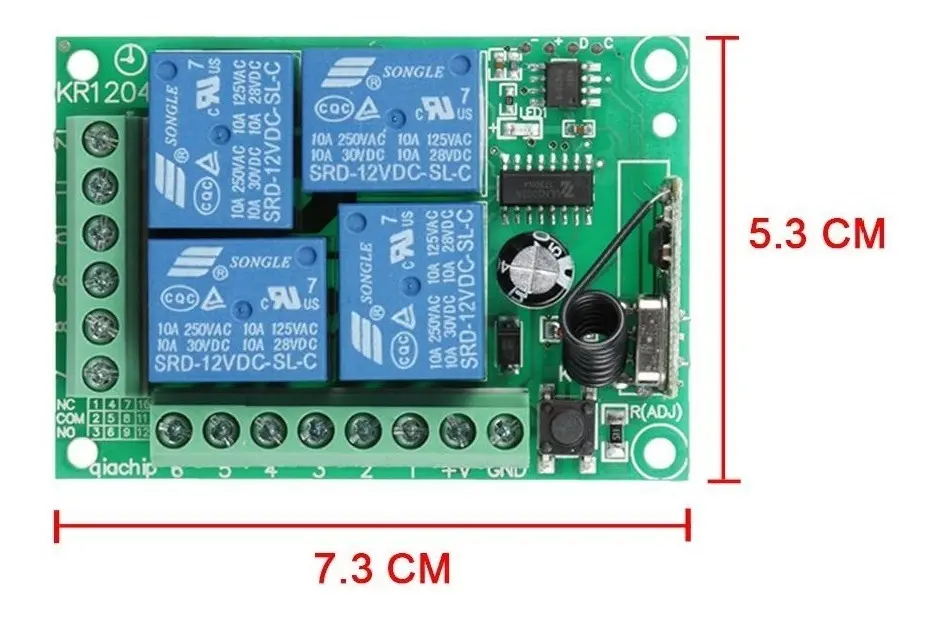

- Dimensiones aproximadas de la placa: 68,2 x 48,2 mm.
- Carcasa: plástica.
🔄 Modos de funcionamiento
El receptor permite seleccionar diferentes comportamientos para sus salidas de relé.
1. Modo momentáneo (Jog)
El relé permanece activado mientras se mantiene presionado el botón correspondiente del control remoto y se desactiva al soltarlo.
Aplicaciones: pulsadores eléctricos, activación temporal de equipos y señales de mando.
2. Modo alternado (Toggle)
Cada pulsación cambia el estado del relé. Una pulsación lo activa y la siguiente lo desactiva.
Aplicaciones: encendido y apagado de luces, equipos eléctricos y otros circuitos compatibles.
3. Modo enclavamiento (Latching)
Permite configurar órdenes de activación y desactivación mediante botones del control remoto, según la programación del receptor.
Aplicaciones: sistemas que requieren órdenes diferenciadas de encendido y apagado.
4. Modos combinados
El módulo también contempla configuraciones combinadas de canales momentáneos, alternados y enclavados, de acuerdo con su sistema de programación.
🎮 Programación del control remoto
El módulo cuenta con un botón de aprendizaje para registrar controles remotos compatibles y seleccionar los modos de funcionamiento.
- 1 pulsación: selección del modo momentáneo.
- 2 pulsaciones: selección del modo alternado.
- 3 pulsaciones: selección del modo enclavamiento.
- 4 a 7 pulsaciones: selección de configuraciones combinadas, según la versión del receptor.
- 8 pulsaciones: borrado de controles remotos registrados, según las instrucciones del módulo.
Después de seleccionar el modo, se deben presionar los botones correspondientes del control remoto para completar el aprendizaje. El indicador LED permite identificar las señales de programación.
Importante: la secuencia exacta puede variar según la versión de la placa. Se recomienda verificar el comportamiento de cada canal antes de conectar equipos.
🏠 Aplicaciones recomendadas
- 💡 Control remoto de iluminación.
- 🚪 Activación de sistemas de apertura de puertas y portones compatibles.
- 🔔 Activación de timbres y señales eléctricas.
- ⚙️ Control de relés, contactores y sistemas de automatización.
- 🔌 Encendido y apagado remoto de circuitos eléctricos.
- 🛠️ Proyectos de electrónica y control inalámbrico.
- 🏡 Automatización residencial y pequeños sistemas industriales.

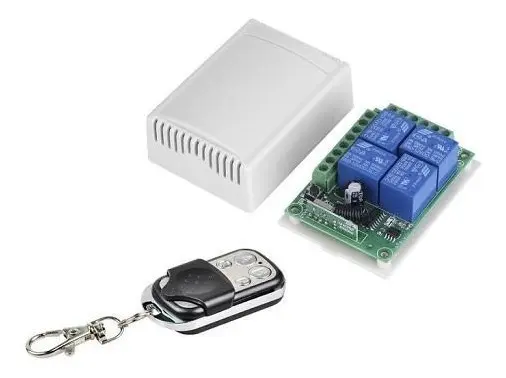

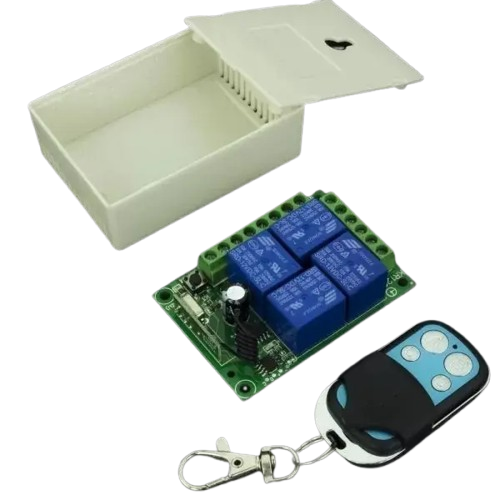

📦 Contenido del paquete
- 1 módulo receptor RF de 433 MHz y 12V con 4 relés.
- 1 control remoto RF de 4 botones.
- 1 carcasa plástica para el módulo receptor.
⚠️ IMPORTANTE ANTES DE COMPRAR
- ALIMENTACIÓN: el módulo receptor requiere una fuente de 12V DC adecuada. No debe conectarse directamente a 110V o 220V en sus terminales de alimentación.
- FRECUENCIA: esta publicación corresponde a la versión de 433 MHz. No debe confundirse con versiones de 315 MHz.
- COMPATIBILIDAD: no todos los controles remotos de 433 MHz son compatibles. También debe coincidir el sistema de codificación o aprendizaje.
- CAPACIDAD DE LOS RELÉS: antes de conectar una carga, verifica la corriente, el voltaje y el tipo de carga permitidos por los relés instalados.
- MOTORES: para controlar motores puede ser necesario utilizar contactores, protecciones y circuitos adicionales. El módulo no es un controlador de velocidad ni un inversor de giro por sí solo.

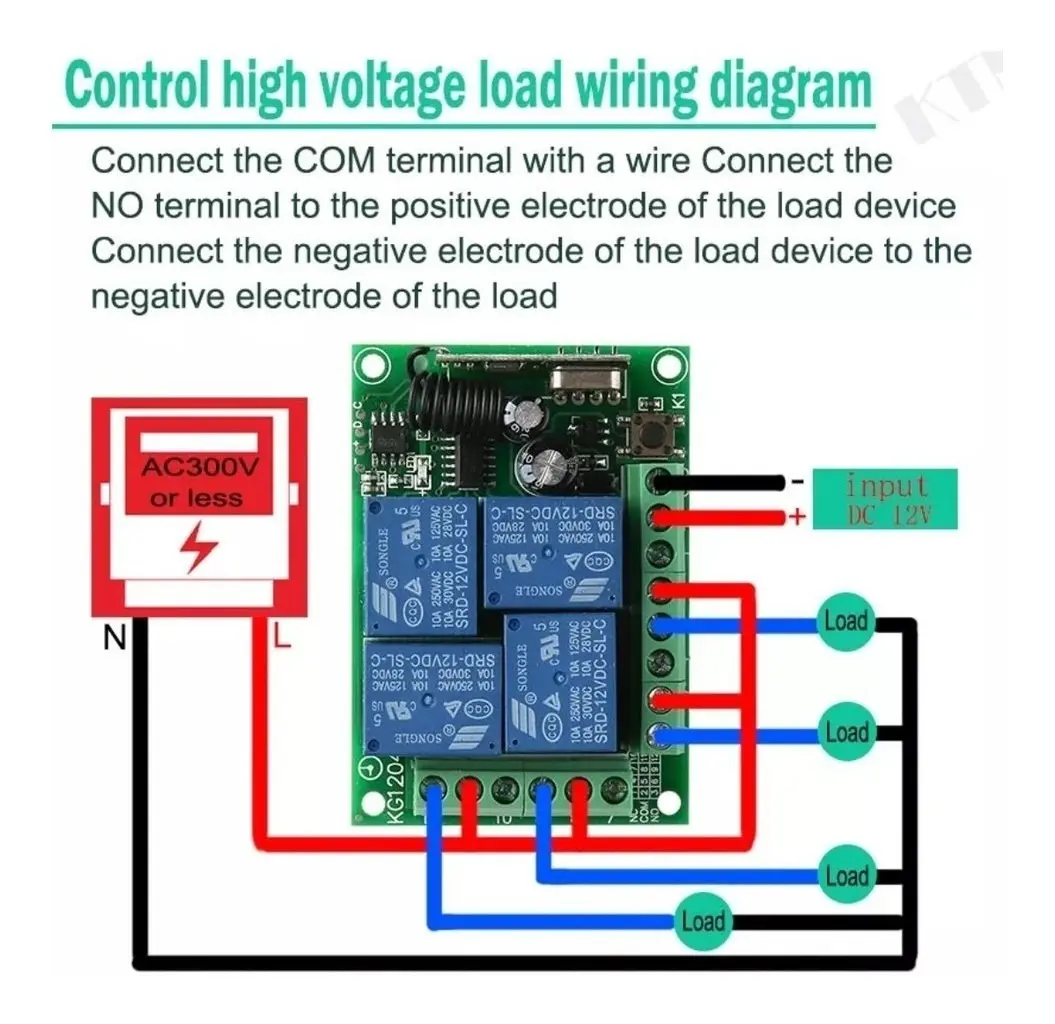

- INSTALACIÓN: si se van a controlar circuitos de tensión de red, la instalación debe realizarla personal con conocimientos eléctricos y con las protecciones correspondientes.
- NO ES WIFI NI ZIGBEE: funciona mediante radiofrecuencia RF con control remoto compatible.
📡 Controla hasta cuatro circuitos desde un solo receptor RF, con diferentes modos de activación y programación inalámbrica.
