💧 Módulo Humidificador Ultrasónico de 4 Vías 5V – Generador de Niebla con Control de Pulverización

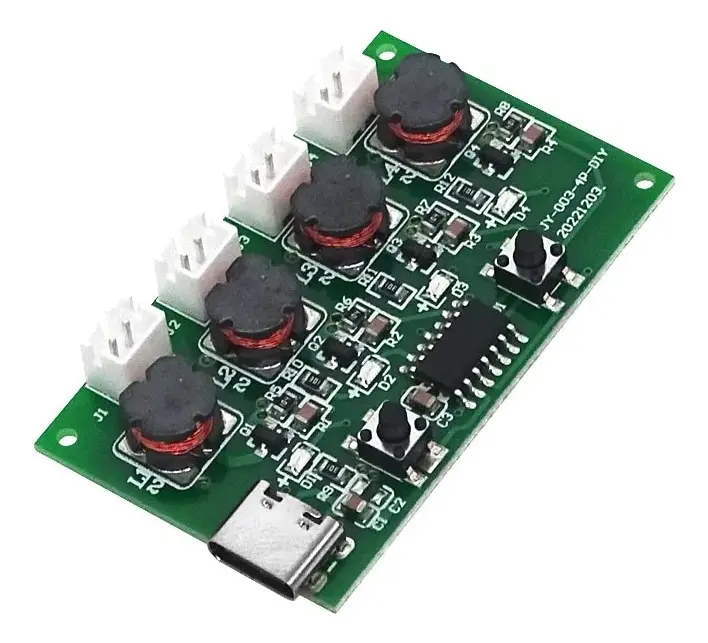

El módulo humidificador ultrasónico de 4 vías es una placa electrónica diseñada para controlar hasta cuatro elementos de atomización, permitiendo generar niebla fina mediante tecnología ultrasónica.
Funciona con una alimentación de 5V DC y dispone de diferentes modos de pulverización que permiten activar los cuatro nebulizadores simultáneamente, de manera secuencial o por grupos.
Gracias a su diseño compacto y sus opciones de control, es una excelente alternativa para proyectos de humidificación, efectos de niebla decorativa, sistemas electrónicos personalizados y aplicaciones de bricolaje.
⭐ Características principales
- 💧 Control de 4 vías: permite manejar hasta cuatro elementos nebulizadores compatibles.
- ⚡ Alimentación de 5V DC: funcionamiento con fuente de alimentación compatible.
- 🔌 Conector USB tipo C: facilita la conexión de alimentación del módulo.
- 🌫️ Atomización ultrasónica: frecuencia nominal de 108 kHz ± 2 kHz.
- 🎛️ Modos de funcionamiento: pulverización continua, secuencial y selección de salidas.
- 💡 Iluminación LED blanca: incorpora control de iluminación asociado a las vías de pulverización.
- ⏱️ Apagado automático: protección por tiempo de funcionamiento de aproximadamente 2 horas.
- 🔘 Control mediante botones: selección de funciones utilizando los interruptores S1 y S2.
- 📏 Diseño compacto: placa electrónica de aproximadamente 50 × 25 mm.
- 🛠️ Ideal para proyectos DIY: permite integrar efectos de niebla en diferentes desarrollos electrónicos.
⚙️ Especificaciones técnicas
- Producto: módulo controlador de atomización ultrasónica.
- Modelo: placa de conducción de atomización de cuatro pulverizadores.
- Número de vías: 4.
- Voltaje nominal: 5V DC.
- Frecuencia de atomización: 108 kHz ± 2 kHz.
- Corriente nominal indicada: 300 mA.
- Potencia indicada: 2,5 a 3 W.
- Material de la placa: FR-4.

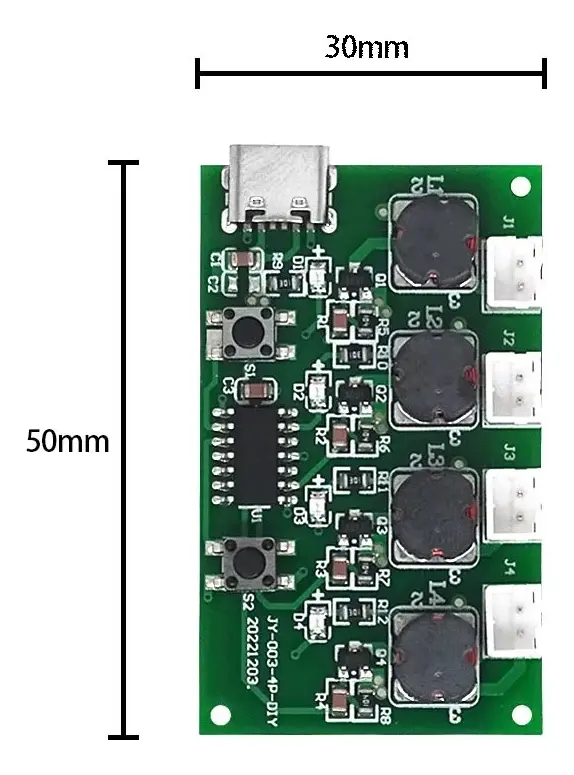

- Dimensiones del PCB: 50 × 25 × 1,2 mm.
- Color de iluminación: blanco.
- Interfaz de alimentación: USB tipo C.
- Control: interruptores S1 y S2.
- Protección por tiempo: apagado automático después de aproximadamente 2 horas de funcionamiento.
🌫️ Modos de funcionamiento
El módulo incorpora diferentes opciones para controlar la pulverización y adaptar el efecto de niebla a las necesidades del proyecto.
1. Pulverización continua de las 4 vías
Al presionar el botón S1, se activa el modo de funcionamiento continuo.
- Las cuatro vías de atomización funcionan simultáneamente.
- Las luces LED correspondientes permanecen encendidas.
- El sistema se apaga automáticamente después de aproximadamente 2 horas como medida de protección.
- Para detener el funcionamiento, se presiona nuevamente el botón S1.
2. Pulverización secuencial o dinámica
Con el módulo encendido mediante S1, el botón S2 permite seleccionar el funcionamiento dinámico.
En este modo, las salidas se activan de forma sucesiva:
- Vía 1: pulverización durante aproximadamente 3 segundos.
- Vía 2: pulverización durante aproximadamente 3 segundos.
- Vía 3: pulverización durante aproximadamente 3 segundos.
- Vía 4: pulverización durante aproximadamente 3 segundos.
Una vez completada la secuencia, el sistema vuelve a la primera vía y repite el ciclo.
La iluminación LED acompaña la activación de las salidas correspondientes.
3. Selección de vías de pulverización
El botón S2 también permite seleccionar diferentes combinaciones de funcionamiento:
- 1 vía: funciona únicamente el nebulizador número 1.
- 2 vías: funcionan los nebulizadores 1 y 2.
- 3 vías: funcionan los nebulizadores 1, 2 y 3.
- 4 vías: funcionan simultáneamente los cuatro nebulizadores.
Al continuar presionando S2, el sistema regresa al ciclo de selección de modos.
🏠 Aplicaciones recomendadas
- 💧 Proyectos de humidificadores ultrasónicos.
- 🌫️ Generadores de niebla decorativa.
- 🌱 Sistemas de humidificación para proyectos de cultivo.
- 🎨 Maquetas y efectos visuales con niebla.
- 🛠️ Proyectos electrónicos DIY.
- 💡 Dispositivos personalizados con iluminación y atomización.
- 🔬 Pruebas y prototipos de sistemas de nebulización.
🔌 Alimentación e instalación
El módulo funciona con una alimentación nominal de 5V DC y dispone de un conector USB tipo C.
Para utilizarlo correctamente, se deben conectar elementos atomizadores ultrasónicos compatibles con la frecuencia y las características eléctricas de la placa.
La alimentación debe ser estable y contar con capacidad suficiente para el funcionamiento del conjunto.
Los elementos nebulizadores deben instalarse de acuerdo con las condiciones de funcionamiento recomendadas para este tipo de dispositivos.
📦 Contenido del paquete

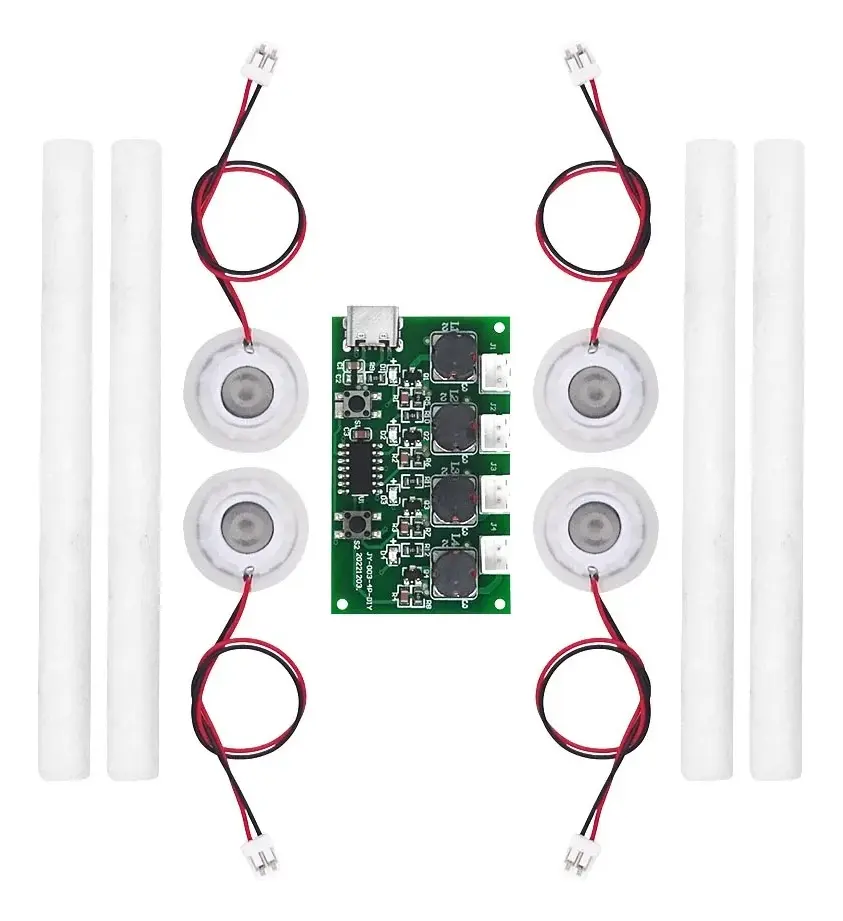

- ✅ 1 módulo controlador de atomización ultrasónica de 4 vías.
Nota: la inclusión de discos atomizadores, cables, soportes y otros accesorios debe verificarse según el contenido real del paquete.
⚠️ IMPORTANTE ANTES DE COMPRAR
- VOLTAJE: utilizar únicamente alimentación de 5V DC compatible.
- COMPATIBILIDAD: verificar que los discos o elementos nebulizadores sean adecuados para una frecuencia de 108 kHz.
- CONTROLADOR: este producto es una placa electrónica de control y requiere elementos atomizadores compatibles para generar niebla.
- HUMEDAD: proteger la placa electrónica contra contacto directo con agua y condensación.
- INSTALACIÓN: comprobar conexiones y polaridad antes de energizar el módulo.
- FUNCIONAMIENTO: no operar los elementos atomizadores en seco si su diseño requiere contacto con agua.
- POTENCIA: las cifras eléctricas corresponden a la información suministrada por el fabricante.
- CONTENIDO: revisar las fotografías y confirmar los accesorios incluidos antes de comprar.
💧 ¡Desarrolla tus proyectos de humidificación y efectos de niebla con un módulo compacto de cuatro vías y múltiples opciones de control!
