🌡️ Controlador de Temperatura Digital W1209 12V con Sonda NTC
El controlador digital de temperatura W1209 de 12V DC es un termostato electrónico programable que permite controlar automáticamente el encendido y apagado de dispositivos de calefacción o refrigeración, según la temperatura configurada por el usuario.

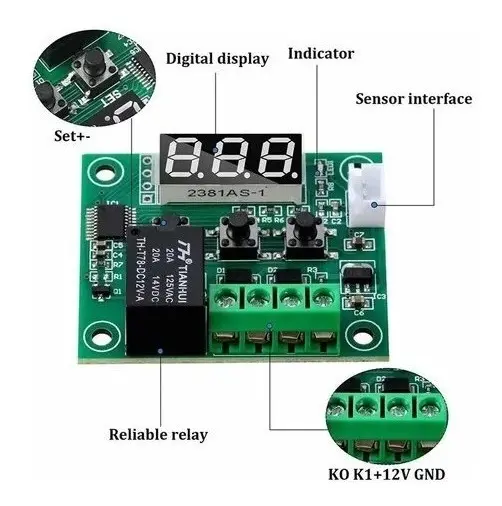

Cuenta con una pantalla LED de 3 dígitos, tres botones de configuración, sensor de temperatura NTC externo y un relé integrado para controlar cargas eléctricas compatibles.
Es una excelente opción para proyectos de electrónica, incubadoras, ventilación, refrigeración, pequeños sistemas de calefacción y automatización de temperatura.
⭐ Características principales
- 🌡️ Modelo: W1209.
- 🔋 Alimentación: 12V DC.
- 📟 Pantalla: LED digital de 3 dígitos.
- 🌡️ Sensor: sonda externa NTC de 10KΩ.
- 🔥 Modo calefacción: activa el relé cuando se necesita aumentar la temperatura.
- ❄️ Modo refrigeración: activa el relé cuando se necesita disminuir la temperatura.
- ⚙️ Configuración: mediante tres botones integrados.
- 🔄 Control: encendido y apagado automático mediante relé.
- 📏 Diseño: placa electrónica compacta con orificios de montaje.
- 💡 Indicador: visualización digital de temperatura y parámetros.
📋 Especificaciones técnicas
- Referencia: W1209.
- Tipo: termostato electrónico digital programable.
- Voltaje de alimentación: 12V DC.
- Rango de medición habitual: -50 °C a +110 °C.
- Sensor de temperatura: termistor NTC de 10KΩ.
- Resolución de visualización: 0,1 °C dentro del rango de visualización decimal.
- Salida de control: relé electromecánico.
- Capacidad nominal habitual del relé: hasta 10A para cargas resistivas, según las características del relé instalado.
- Modos de trabajo: calefacción y refrigeración.
- Configuración de histéresis: ajustable.
- Calibración de temperatura: disponible mediante parámetros.

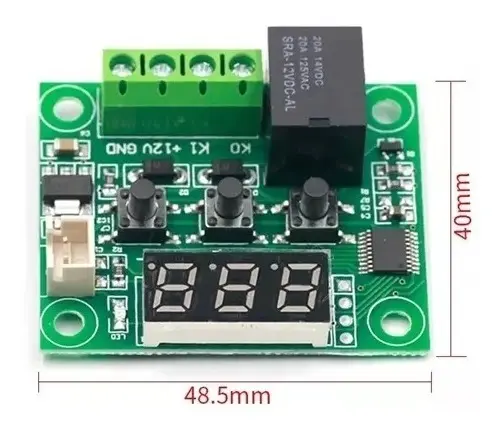

- Dimensiones aproximadas de la placa: 48,5 × 40 mm.
- Montaje: mediante cuatro orificios en la placa.
Nota técnica: estas son las especificaciones habituales de los módulos W1209. La capacidad exacta del relé y las características de la sonda deben comprobarse en la unidad suministrada.
🔥 Modo calefacción
En el modo de calefacción, el controlador puede activar un dispositivo calefactor cuando la temperatura medida desciende por debajo del valor configurado, teniendo en cuenta la diferencia de temperatura programada.
Cuando se alcanza la condición de apagado establecida, el relé desactiva el equipo.
Este modo puede utilizarse para controlar sistemas de calefacción compatibles, pequeños calentadores, incubadoras y otros proyectos de regulación térmica.
❄️ Modo refrigeración
En el modo de refrigeración, el controlador puede activar un ventilador, sistema de enfriamiento u otro dispositivo compatible cuando la temperatura supera el valor configurado.
El relé se desactiva cuando la temperatura disminuye hasta el umbral correspondiente.
Es útil para proyectos de ventilación automática, enfriamiento de gabinetes electrónicos y control térmico de equipos.

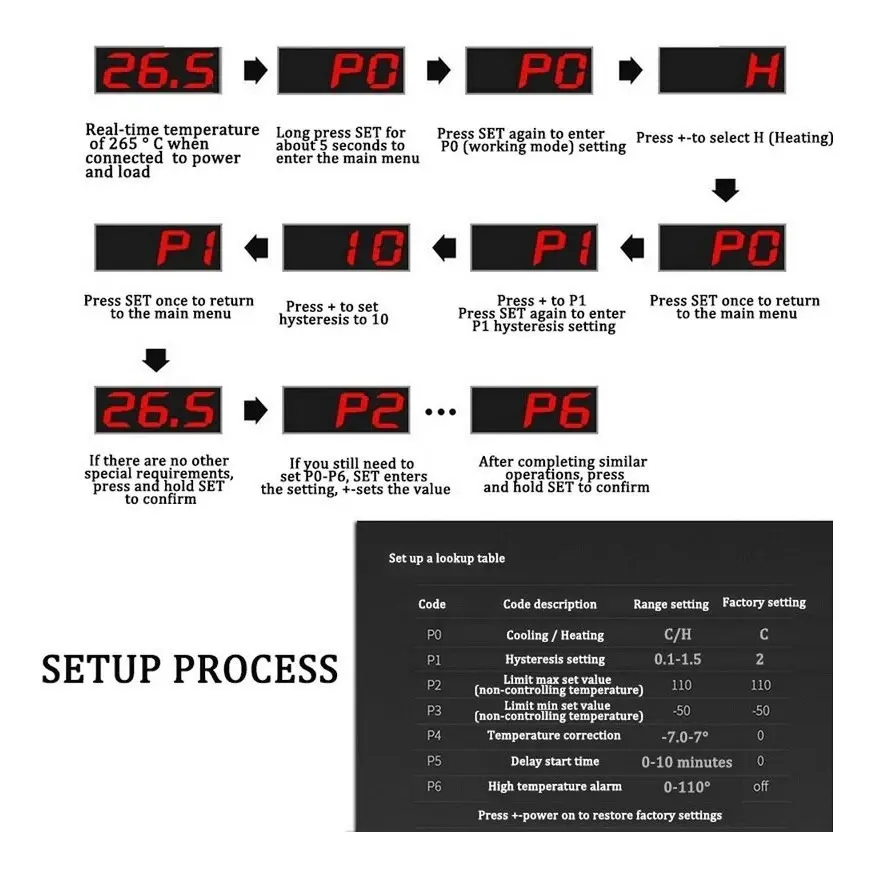

⚙️ Funciones de programación
El módulo W1209 dispone habitualmente de los siguientes parámetros:
- P0: selección del modo de calefacción o refrigeración.
- P1: ajuste de histéresis o diferencia de temperatura.
- P2: límite superior de temperatura configurable.
- P3: límite inferior de temperatura configurable.
- P4: calibración o corrección de la temperatura medida.
- P5: retardo de activación del relé.
- P6: función de alarma o protección por temperatura elevada, según la versión.
La disponibilidad y el funcionamiento exacto de los parámetros pueden variar según la versión del controlador.

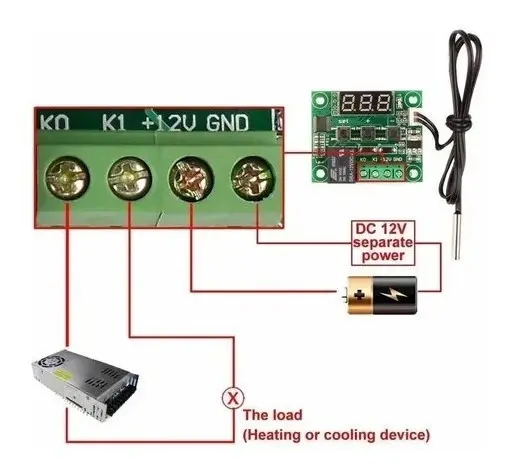

🔌 Conexiones del módulo
El controlador dispone de conexiones para alimentación eléctrica, sensor de temperatura y contactos del relé.
- Alimentación: conectar una fuente de 12V DC respetando la polaridad indicada en la placa.
- Sensor NTC: conectar la sonda al conector destinado para la medición de temperatura.
- Salida del relé: utilizar los contactos de conmutación para controlar una carga compatible.

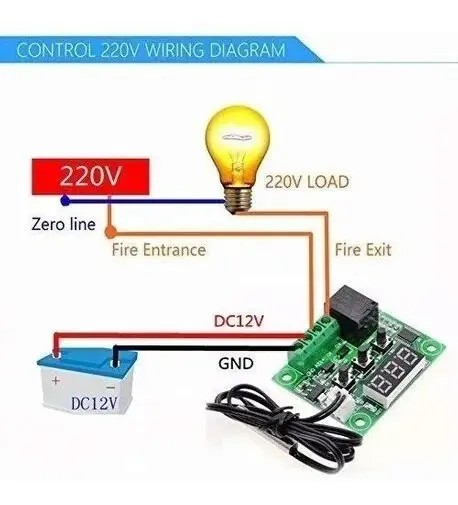

Importante: los contactos del relé no generan automáticamente una salida de 12V. Funcionan como un interruptor eléctrico y requieren un circuito de alimentación adecuado para la carga que se desea controlar.
🏠 Aplicaciones recomendadas
- 🐣 Incubadoras y proyectos de control de temperatura.
- ❄️ Sistemas de refrigeración y ventilación.
- 🔥 Control de pequeños equipos calefactores.
- 🖥️ Ventilación automática de gabinetes electrónicos.
- 🔧 Proyectos de automatización y electrónica.
- 🌱 Control térmico en proyectos de cultivo e invernaderos.
- 📚 Prácticas educativas y experimentos electrónicos.

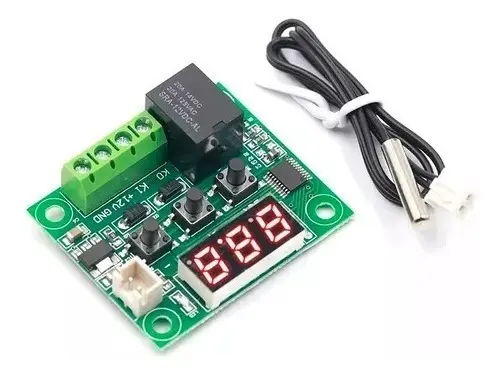

📦 Contenido del paquete
- ✅ 1 controlador digital de temperatura W1209 de 12V.
- ✅ 1 sonda externa de temperatura NTC con cable.
La fuente de alimentación de 12V y los equipos externos no están incluidos.
⚠️ Recomendaciones de instalación y seguridad
- Utilizar una fuente de alimentación regulada de 12V DC.
- Respetar la polaridad de alimentación indicada en la placa.
- No superar la capacidad nominal del relé.
- Para cargas inductivas, motores, compresores o equipos de alta potencia, utilizar una etapa de conmutación adecuada.
- Si se controlan dispositivos conectados a la red eléctrica, la instalación debe realizarla una persona capacitada.
- Proteger la placa contra humedad, salpicaduras y cortocircuitos.
- No introducir la placa electrónica directamente en líquidos.
- Comprobar que la sonda sea apta para el ambiente donde se instalará.
- Para aplicaciones críticas que requieran control térmico de seguridad, utilizar protecciones independientes.
🌡️ Controla la temperatura de tus proyectos de manera práctica con el termostato digital W1209 de 12V, disponible en La Tienda de Moncho.
