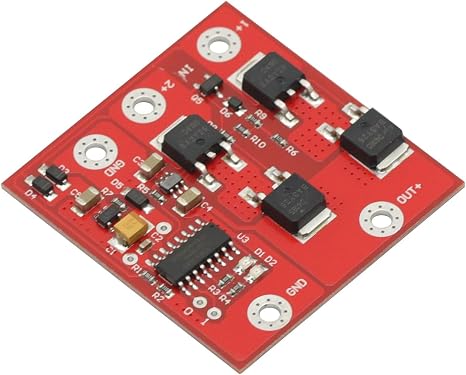

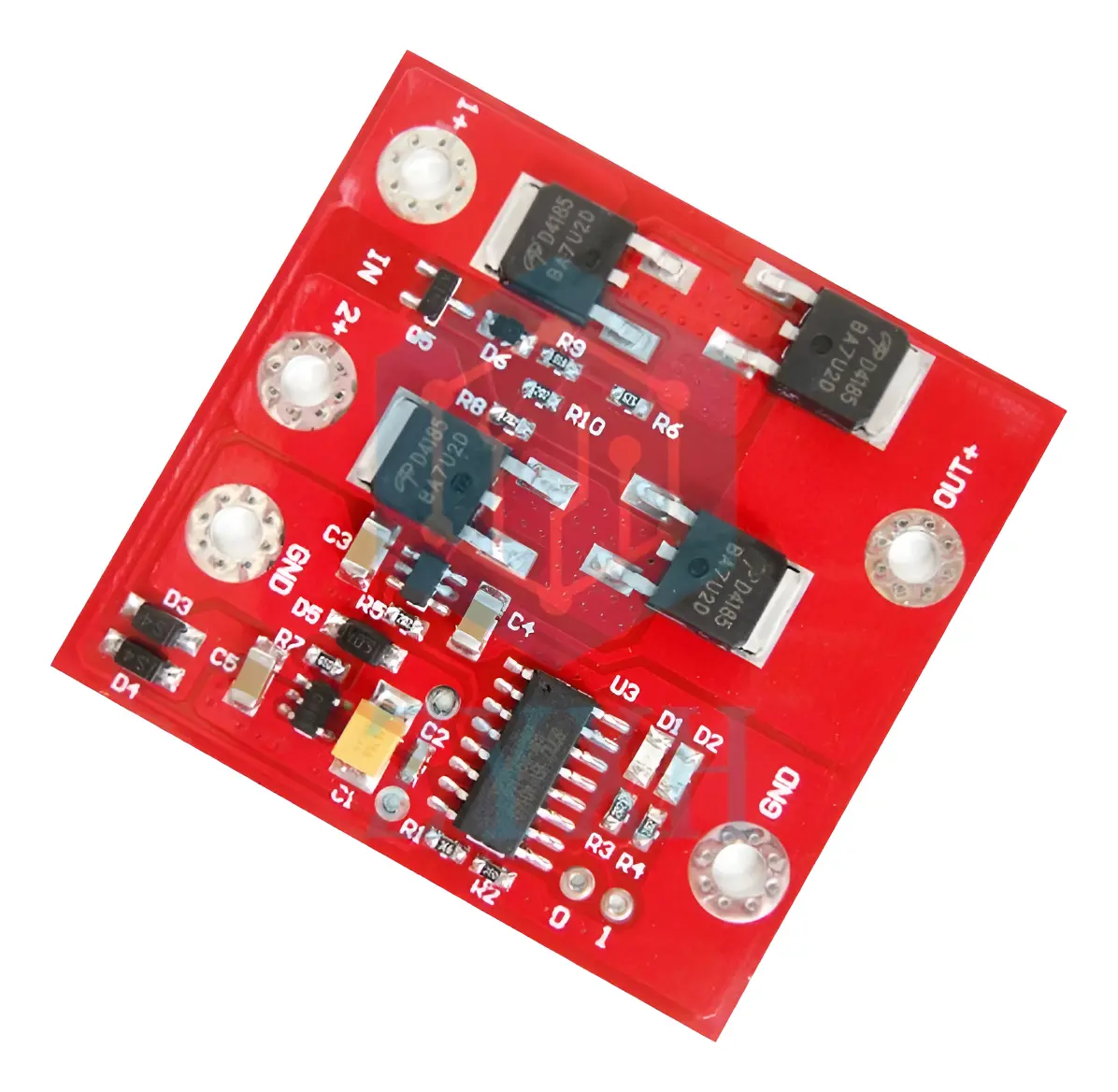

⚡ MÓDULO UPS CONMUTADOR AUTOMÁTICO 12V DC 8A MOSFET
¡Gestiona tus fuentes de energía de manera automática, eficiente e inteligente!
El Módulo de Conmutación Automática de Doble Alimentación 12V es una solución electrónica diseñada para seleccionar automáticamente entre dos fuentes de corriente continua, permitiendo utilizar una alimentación principal y otra auxiliar de respaldo.
Gracias a su tecnología de conmutación mediante transistores MOSFET, permite realizar el cambio de alimentación con una baja caída de voltaje, reduciendo las pérdidas de energía durante su funcionamiento.
Es ideal para proyectos electrónicos, sistemas de respaldo energético, automatización y equipos que necesitan disponer de una fuente alternativa cuando la alimentación principal disminuye.
⭐ CARACTERÍSTICAS PRINCIPALES
- ⚡ Conmutación automática: cambia entre dos fuentes de alimentación según el voltaje disponible.
- 🔋 Alimentación de respaldo: permite utilizar una segunda fuente cuando la principal presenta una caída de voltaje.
- 🔄 Retorno inteligente: vuelve automáticamente a la alimentación principal cuando recupera el voltaje establecido.
- 🔌 Tecnología MOSFET: proporciona una conmutación electrónica eficiente y de baja caída de tensión.
- ⚙️ Corriente máxima anunciada de 8A: permite trabajar con diferentes cargas electrónicas, respetando los límites del módulo.
- 📏 Tamaño compacto: su diseño de aproximadamente 41 x 43 mm facilita la integración en proyectos electrónicos.
- 💡 Indicadores LED: dispone de indicadores de estado para visualizar el funcionamiento.
- 🔧 Conexión mediante soldadura: cuenta con puntos de conexión identificados para las fuentes y la carga.
🔄 ¿CÓMO FUNCIONA?
Este módulo trabaja mediante un sistema de prioridad de alimentación.
1. FUNCIONAMIENTO NORMAL
Cuando la fuente principal entrega el voltaje adecuado, el módulo utiliza esta alimentación para suministrar energía al dispositivo conectado.
2. ACTIVACIÓN DEL RESPALDO
Cuando el voltaje de la fuente principal disminuye hasta aproximadamente 10V o menos, el módulo conmuta automáticamente hacia la segunda fuente de alimentación.
3. RECUPERACIÓN DE LA FUENTE PRINCIPAL
Cuando el voltaje principal aumenta nuevamente hasta aproximadamente 12V o más, el módulo retorna automáticamente a la fuente prioritaria.
4. GESTIÓN AUTOMÁTICA
El proceso se realiza electrónicamente, sin necesidad de cambiar manualmente las conexiones entre las dos fuentes.
🏠 APLICACIONES RECOMENDADAS
- ✅ Sistemas electrónicos con alimentación de respaldo.
- ✅ Proyectos de automatización de 12V.
- ✅ Sistemas de seguridad electrónica.
- ✅ Proyectos Arduino y ESP32 con alimentación adecuada.
- ✅ Equipos electrónicos alimentados mediante fuentes DC.
- ✅ Sistemas de respaldo con baterías compatibles.
- ✅ Proyectos de energía solar de baja tensión.
- ✅ Sistemas electrónicos de control y monitoreo.
- ✅ Proyectos DIY y prototipos electrónicos.
📋 ESPECIFICACIONES TÉCNICAS
- Producto: Módulo de conmutación automática.
- Tipo: Conmutador de doble fuente DC.
- Voltaje de funcionamiento: 6V a 15V DC.
- Voltaje de aplicación habitual: 12V DC.
- Corriente máxima anunciada: 8A.
- Tecnología: MOSFET.
- Fuentes de entrada: 2.
- Salida: 1.
- Conmutación a respaldo: aproximadamente 10V o menos en la fuente principal.
- Retorno a fuente principal: aproximadamente 12V o más.
- Indicadores de estado: LED rojo y verde.
- Tipo de conexión: Puntos de soldadura.
- Dimensiones: aproximadamente 41 x 43 mm.
- Color de la placa: Rojo.
- Montaje: PCB con orificios de fijación.

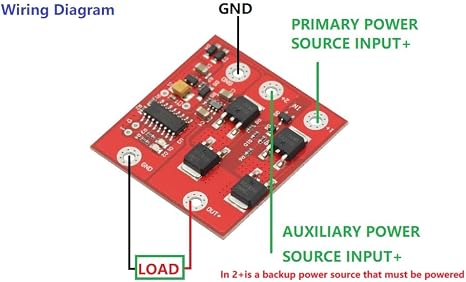

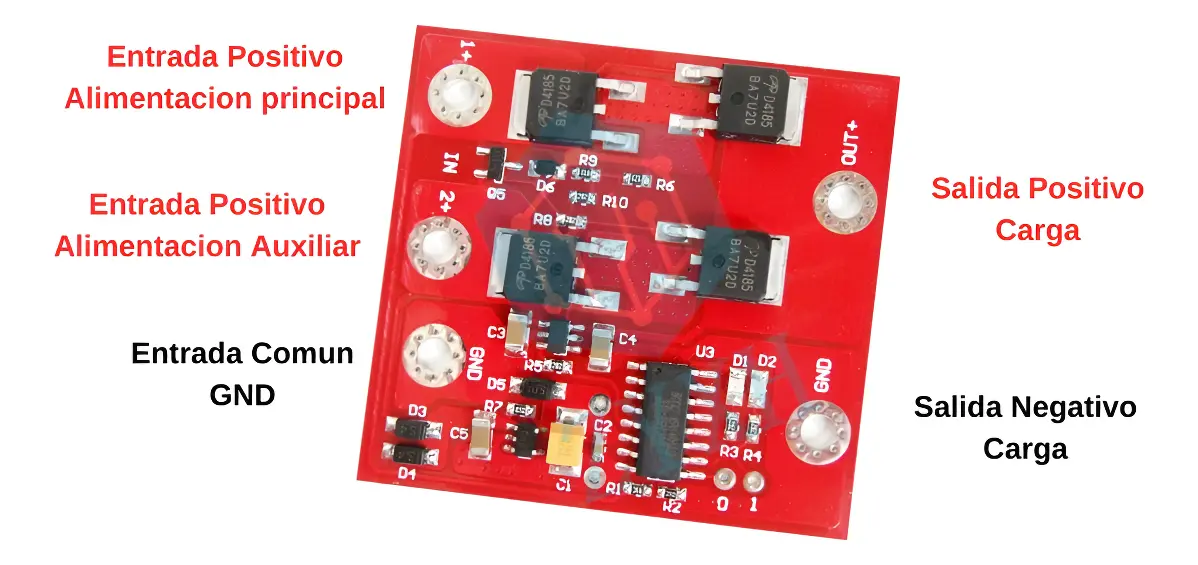

🔌 IDENTIFICACIÓN DE CONEXIONES

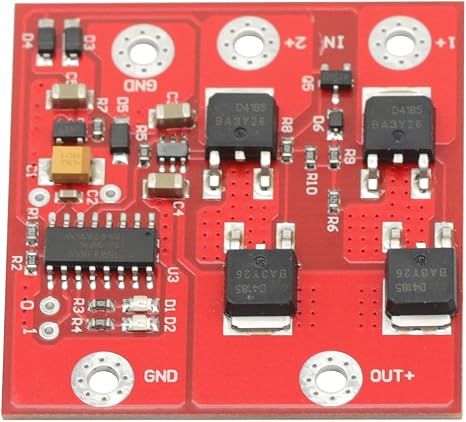

El módulo dispone de conexiones identificadas directamente sobre la placa electrónica:
- 1+: entrada positiva de la fuente principal.
- 2+: entrada positiva de la fuente auxiliar o respaldo.
- GND: conexión negativa común de alimentación.
- OUT+: salida positiva hacia el dispositivo.
- GND de salida: conexión negativa de la carga.
Las conexiones deben realizarse respetando la polaridad y las características eléctricas de las fuentes utilizadas.
🔋 VENTAJAS DE UTILIZAR DOS FUENTES
Este sistema permite dar prioridad a una fuente de alimentación y disponer de una segunda alternativa cuando el voltaje principal disminuye.
Por ejemplo, puede utilizarse una fuente DC de 12V como alimentación principal y una batería compatible como respaldo.
Cuando la fuente principal deja de cumplir las condiciones de voltaje, el módulo realiza el cambio hacia la alimentación auxiliar.
Esta funcionalidad resulta útil para proyectos que requieren gestionar automáticamente la disponibilidad de dos fuentes de energía.
📦 CONTENIDO DEL PAQUETE
- 1 x Módulo conmutador automático de doble alimentación 12V DC.
⚠️ INFORMACIÓN IMPORTANTE
- El módulo funciona únicamente con corriente continua (DC).
- No debe conectarse directamente a redes eléctricas de 110V o 220V AC.
- No incluye baterías ni fuentes de alimentación.
- No incorpora un cargador de baterías.
- No es un convertidor elevador o reductor de voltaje.
- Las fuentes deben ser compatibles con el voltaje requerido por la carga.
- La conmutación puede presentar un breve intervalo de transición.
- Se recomienda verificar el consumo de los dispositivos conectados antes de realizar la instalación.
🚀 AUTOMATIZA TU SISTEMA DE ALIMENTACIÓN
Con este Módulo Conmutador Automático 12V MOSFET podrás desarrollar proyectos de respaldo energético y sistemas electrónicos con selección automática de alimentación.
Su diseño compacto, conexión directa y funcionamiento inteligente lo convierten en una alternativa práctica para técnicos, instaladores, estudiantes y aficionados a la electrónica.
⚡ ¡Optimiza tus proyectos con una conmutación automática de energía!
